Как изготовить чудо-лопату своими руками?

Делаем чудо-лопату для ленивых своими руками

Вот как бы и огород вскопать и не переутомиться при этом? Чтобы спина не болела и руки не тряслись после работы? Существует ли лопата для ленивых? Да, такая чудо-лопата давно сконструирована и вовсю трудится на дачах народных умельцев. Конечно, по щучьему велению она землю не перевернет, силушку все равно приложить придется, но в гораздо меньших масштабах. Чтобы читатель мог соорудить этот дивный инвентарь своими руками, мы предлагаем фото, видео и чертежи.

Устройство и принцип действия чудо-лопаты

В основе конструкции лежит опорная рамка, к которой прикреплены два рыхлителя: основной и вспомогательный. Основной рыхлитель похож на вилы, к рамке он крепится шарнирно при помощи стальных ушек.

Прутья вспомогательного, или противорежущего, рыхлителя установлены на рамке жестко и на таком расстоянии, чтобы они входили точно посередине зазора между зубьями вил.

В задней части приспособления имеется упор, позволяющий перенести часть усилия по подъему почвы на саму почву.

Чудо-лопата представляет собой опорную рамку, на которой закреплены два рыхлителя

При работе опорную рамку ставят на землю и фиксируют ногой упор, чтобы чудо-лопата не ехала в сторону.

Вилы вонзают в грунт и, нажимая на черенок, поднимают их. Почва ломается на крупные комья и разбивается о зубья вспомогательного рыхлителя.

Затем делается шаг назад, рамка подтягивается ближе, и операция повторяется.

Вилы вонзают в грунт и, нажимая на черенок, поднимают их

Почему стоит пользоваться чудо-лопатой

Это несложное приспособление позволяет быстро, качественно и без валящей с ног усталости обработать значительную по меркам частного огородничества площадь. Вот неполный список достижений чудо-инвентаря:

• человеку не приходится сгибаться, как при работе с обычной лопатой, что очень полезно для страдающих заболеваниями позвоночника;
• не требуется поднимать на штыке лопаты тяжелую влажную землю, поэтому руки тоже не устают;
• ширина обрабатываемой полосы – до 40 см, а это значит, что грядки будут вскопаны в 2 раза быстрее;
• если на участке много злостных сорняков, то борьба с ними станет эффективнее за счет того, что зубья не режут корневища, а вынимают их на поверхность;
• если гумусовый слой невелик, то он не будет заделан вглубь, а весь останется на поверхности.

Внимание! Не пытайтесь вскапывать чудо-лопатой тяжелую почву во время засухи. Инструмент будет сломан, а земля останется неразрыхленной

Смекалка народных изобретателей не знает предела, поэтому не исключено, что этот список будет пополнен в ближайшем будущем.

Как сделать чудо-лопату для своего огорода

В магазине чудо-лопата стоит в несколько раз больше своей штыковой сестры, поэтому при наличии мало-мальского опыта работы со сварочным оборудованием можно изготовить этот передовой инструмент самостоятельно.

Для работы понадобятся:

• пила и дрель по металлу;
• сварочный аппарат;
• измерительный инструмент (угольник, рулетка, линейка);
• стальной уголок или труба для опорной рамки;
• арматура для зубьев;
• черенок от шанцевого инструмента, лучше металлический.

Совет. Поскольку у рачительного хозяина все идет в дело, то и здесь можно воспользоваться старыми вещами: спинка от советской металлической кровати вполне может стать рамкой, а ненужная рыболовная острога – вилами.Чудо-лопата своими руками

1. Изгибаем уголок или трубу для опорной рамки буквой «П». Длина ножек – 80 см, длина перекладины – 35-40 см.
2. Изготавливаем поперечную планку. Для этого в ней через каждые 50 мм просверливаем отверстия, в которые вставляем отрезки арматуры по 200 мм каждый. Привариваем. При использовании уголка вместо трубы привариваем без сверления. Затем привариваем к рамке поперечину и Т-образный упор.
3. Отрезаем кусок трубы на 50 мм короче поперечины и аналогичным образом привариваем к ней зубья основного рыхлителя.
4. Из отрезка трубы и стальных ушек изготавливаем шарнирное соединение.
5. Вставляем в этот отрезок черенок и закрепляем его.

Совет. Чтобы лопата работала еще лучше, заточите стержни для основного рыхлителя перед сваркой.

Когда полезна чудо-лопата

Чтобы ваш новый инструмент радовал своей производительностью, следует помнить, что он не всемогущ, и давать ему только такую работу, которую он действительно может сделать. Чудо-лопата не способна вырыть яму.

Не стоит поручать ей фигурную копку вокруг клумб или других криволинейных элементов дачного обустройства. Поскольку для подъема вил нужно надавить на черенок своим весом, такая лопата не подойдет хрупкому подростку.

Но если речь идет о быстрой, «с огоньком», вскопке 10-20 соток под картошку, то здесь чудо-лопате нет равных. А самое главное – садовод даже не вспомнит о своей пояснице.

Чудо-лопата своими руками — видео

Этапы изготовления инструмента

1. перед тем, как начать сборку прибора, необходимо подготовить все детали. Вначале берем заранее приготовленные стальные прутья и нарезаем их по длине. Из них делаем штыки, а затем затачиваем их концы.
2. отрезают несущую планку из квадратной трубы.
3. Металлическая труба понадобится для изготовления основания черенка.
4. Из трубы также изготавливают упорную планку. Ей необходимо придать дугообразную форму и прикрепить к несущей планкой. Сборка всех частей изделия производится с помощью сварки.

К ней можно дополнительно смонтировать рыхлитель, с помощью которого можно будет разбивать большие комки земли. Схема создания рыхлителя такая же, как и у основных вил. Крепятся два приспособления на подвижный механизм. В этом случае чудо лопата сможет копать грунт на участках с уклоном. Кроме того, она сможет качественно дробить даже мелкие комочки почвы.

В завершении создания удивительного прибора, необходимо подобрать подходящий черенок. Если изделие получилось слишком громоздким, то черенок можно заменить двумя металлическими трубами, которые приваривают к инструменту, сверху их соединяют поперечной, образующей две ручки, что значительно облегчит работу с такой чудо лопатой.

Посмотрите видео! Чудо лопата своими руками (чертежи). Испытания чудо лопаты на практике

Вилы с наконечником от лопаты

Этот инструмент буквально незаменим при перекапывании тяжелых разновидностей грунта, поскольку его конструкция даёт возможность не прилагать слишком много усилий во время работы. Вилы-лопата имеет, кроме обычных зубьев вил, один штык, расположенный с краю. Этот выступ отличается от других большей остротой и шириной. Штык данного приспособления без особых усилий входит в пласт грунта, а за ним туда легко помещаются и оставшиеся зубья.

В ходе выкапывания, к примеру, картофеля, плод останется на вилах, а земля проскользнет назад. При этом можно не наклоняться и подбирать клубни вручную. Их легко сразу с агрегата перебросить на тачку одним движением. Помимо этого, овощи не повреждаются, как это происходит при работе с помощью лопаты.

Как правило, на загородных участках работают пенсионеры, то есть люди немолодые и не всегда обладающие крепким здоровьем, по этой причине вопрос, чем лучше перекапывать землю встает остро.

При эксплуатации таких вил нет надобности многократно наклоняться и поворачиваться. В работе задействованы в основном мышцы плечей и рук, при этом поясница практически освобождена от нагрузки. Для людей пожилых это крайне важный момент. Чем меньше они устают, тем больший фронт работ можно будет осилить.

Правила эксплуатации

Лопата для копки проста в использовании. И основные положения в работе похожи на действия традиционным орудием. Начинают процесс с дальнего края плантации, но движение происходит не в бок, а спиной вперед. И после каждого копка конструкция подтягивается к себе на 10-20 см, в зависимости от плотности грунта.

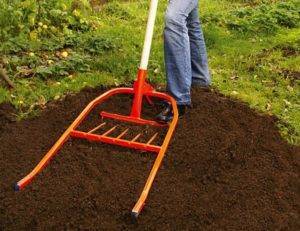

Перекопка огорода чудо лопатойИсточник beliashou.com

Пройдя весь ряд чудо лопатой до конца, нужно просто развернуться и продолжать движение задом наперед, захватывая обработанный край. Это позволит возделать всю площадь участка и грунт без остатка превратится в мягкий, готовый принять любые посевные культуры. А производительность труда при грамотном подходе составит в среднем до двух соток в час. Это значительно больше, чем при традиционной обработке.

Перекопка земли самодельной лопатойИсточник tehnomir32.ru

Пошагово процесс работы чудо-лопатой сводится к следующему:

• Основные вилы вертикально втыкают в землю.
• Для заглубления помогают ногой, становясь на задний упор.
• Как только последний коснется поверхности, тянут ручку на себя.
• Налегая на рычаг, поднимают захваченный пласт земли наверх.
• Грунт сразу начинает разрушаться и распадаться на мелкие части, проходя через вторые вилы, расположенные на переднем упоре.
• Когда основные вилы чудо лопаты полностью окажутся на поверхности, конструкцию подтягивают к себе на расстояние в 20 см.
• Весь процесс начинают с начала.

Вся обработка производится широкими рядами, но движения вбок не происходит. Только назад. Поскольку конструкция весит в среднем 5 кг, то с ней легко управляется любой мужчина. А вот для женщины работа на чудо-лопате может показаться тяжелей, чем на обычной.

Облегченный вариант чудо лопатыИсточник zen.yandex.ru

Но кроме этого существуют определенные сложности. Например, работа значительно усложняется, если земля мокрая. Поэтому начинать обработку участка сразу после дождя не рекомендуется. Также инструмент может не справиться с целиной. И убирать слой дерна придется обычным инструментом.

Электрические устройства

Человека неискушенного может удивить, как лопата может быть электрической, и что общего между электрическим и обычным приспособлением.

Если вести речь о внешнем виде, то общего между типичной снеговой лопатой и электроагрегатом практически нет, если не учитывать длинную телескопическую ручку (подобный вариант можно встретить и у ручного совка). Такой держатель позволяет работать, не сильно наклоняясь. Впрочем, разница большая.

Сложно отыскать совковую лопату, рабочая поверхность которой представляет из себя не плоскость, а шнек, который можно было бы заменить на щетку для чистки плиточных дорожек от пыли и грязи в теплое время. В какой-то степени ее тоже можно считать рабочей плоскостью лопаты, по крайней мере, назначение у него такое же — отбрасывать в сторону снег, однако производительность автоматики несравнима с мышечной силой.

Лопата с электрическим мотором способна кидать снег с частных дорожек на расстояние до десяти метров, при этом скорость очищения достигает 136 кг/мин. Как видим, даже самый ловкий и сильный человек не может принести такие результаты.

В заключение отметим, что на современном рынке присутствуют самые разные лопаты для копания земли, а также прочие решения для облегчения труда огородников и садоводов:

• электрические;
• механические;
• ручные;
• заводского изготовления;
• самодельные;
• дешевые;
• дорогие.

В любом случае наши современники — любители огородных земельных работ — ни в коем случае не останутся без инвентаря, который бы значительно облегчил им труд. Любой может подобрать для себя инструмент и по назначению, и по карману.

Какие у неё плюсы и что она из себя представляет

Назвать, конечно, лопатой не совсем будет правильно, более ей подходит название разрыхлитель почвы. Она представляет собой связку одной или двух своеобразных вилл, грамотно соединённых между собой с дополнительными упорами под ноги, для более удобной обработки земли и небольшой рукояткой. Рукоятку желательно делать (или покупать) таким образом, чтобы она была вам до плеч, иначе при работе на дачном участке вам будет неудобно, или же теряется смысл такого изобретения.

В её предназначение входят такие вещи, как:

Достаточно просто вскапывать различные корнеплоды Легко и без всяких проблем достаёт различного рода сорняк (не разрушая его на мелкие части что немаловажно) А также занимается разбивкой и рыхлением земли

Из минусов чудо лопаты является вес. Но не стоит беспокоиться о том что вы её будете постоянно таскать по дачному участку, вам всего лишь один раз её придётся достать на почву и уже по ходу передвигать небольшими потягиваниями при помощи рукоятки. Если же сравнивать с той нагрузкой, которую вы применяете при использовании простой лопаты, то сил вы потратите в 2 раза меньше на одинаковой площади. Однако этой лопатой невозможно вырыть яму.

Существует ещё один вид под названием «копалка»

При первом взгляде вам сразу кинется в глаза что вы видите очень большие вилы с крупной рукоятью, в какой-то степени это будет правдой. Они более широкие чем обычные вилы раза в три, их мощная рукоятка позволит легко выворачивать землю. Ножной упор у такого инструмента весьма удобен, так как на него можно встать двумя ногами, что облегчает загон в землю. При желании такую копалку можно будет вполне легко смастерить своими руками. Но если вы надумаете приобрести интструмент, то из плюсов можно отметить то что уровень рукоятки можно регулировать по человеческому росту. Для этого есть специальные болты, установленные на железном «черенке».

В том числе есть ещё один вариант чудо лопаты под названием «Легкокоп»

Её можно сравнить с предыдущей версией, так как они практически идентичны, на первый взгляд, похоже на большие вилы, но только с видоизменённой ручкой. Она выполнена в виде дуги и не имеет возможности менять высоту положение рукоятки, что можно отнести к отрицательным её чертам. Ну а как видно, по названию она вполне легка в использовании при работе на почве.

Принцип изготовления в домашних условиях чудо лопаты по чертежам или видео

Если вы надумаете изготовить чудо-лопату своими руками, то первым делом потребуется изготовить каркасное основание. Для этого необходимы трубы примерно диаметром около 30 мм и с толщиной стенки чтобы не были меньше 3 мм иначе каркас получиться не жёстким и будет постоянно прогибаться или ломаться. Вдобавок при изготовлении чудо лопаты вам понадобятся жёсткие уголки толщиной примерно такой же, как и трубы для прочности конструкции.

К приготовленной раме вам останется наварить зубья, которыми вы будете вспахивать свой участок. Многие самоучки используют для этого обычные вилы, которые сначала разрезают, а потом наваривают на готовую конструкцию. Главное при выборе опираться на то, чтобы штыри были довольно прочными и мощными, желательно диаметром не менее 8–10 мм. Большой разницы не будет, если штыри будут круглыми или же в виде другой геометрической формы. В среднем на них вам понадобится восемь или десять штук, в зависимости от ширины каркаса, который вы сделаете, опирайтесь на то, что между штырями должно быть примерное расстояние 65–75 миллиметров.

Первым делом при изготовленье чудо лопаты опирайтесь на свои возможности и габариты, подгоняйте все размеры в индивидуальном порядке. Не забывайте, что чудо-лопата для копки земли своими руками предназначена для облегчения времяпрепровождение на своём дачном участке, старайтесь сделать её своими руками максимально подходящую для ваших размеров.

Если вы не ленивый человек, то особой проблемой не станет для вас сделать её наиболее удобной для копки вашего приусадебного участка.

Пошаговая инструкция по сборке

Изготовление чудо-лопаты дело очень интересное и ответственное, так как от качества вашей сборки будет зависеть усилие, которое необходимо будет оказывать при работе с инструментом. Придерживайтесь инструкции, чтобы ваше творение радовало вас еще не один год.

Первым делом собираем ее в кучу. Если у нас будет квадратный профиль, тогда можно обойтись без усилений, просто свариваем его. В случае, если вы взяли на «вооружение» коляску, тогда нужно будет в углах сделать косые распорки из металлической полосы или квадратной профилированной трубы. Достаточно будет установить 8-10 сантиметровые вставки, чтобы они распределяли давление, оказываемое на рамку при копании.

Здесь нам понадобится П-образное крепление от колес стиральной машинки. Привариваем его вверх «тормашками» к рамке, сверлим элект рической дрелью в боковинах ровно по центру отверстие на 8 мм, можно 10 мм, чтобы наша супер лопата была прочной. Точно такое же крепление увариваем к держателю черенка, снова сверлим отверстия на 10 мм напротив. Теперь подводим 2 крепления так, чтобы 4 отверстия были в один ряд, забиваем ось на 10 мм внутрь. У нас получится рычажный механизм с усилием примерно ½. Этого будет вполне достаточно для работы в палисаднике и на огороде даже при плотной сухой почве. Можно дополнительно усилить боковины пластиной металла, но это лишнее – в большинстве случаев с лихвой хватает такого крепления.

Схема чудо-лопаты подразумевает использование косых противорежущих, направленных под углом 45 0 к земле. Такая схема позволяет значительно уменьшить усилие при разбивании комков земли. Можно установить их горизонтально, но при сильно плотной почве они могут загибаться вверх, поэтому экспериментировать ради красивого внешнего вида инструмента не стоит.

Актуальность ее нахождения на инструменте вообще стоит подставить под сомнение, так как ее основная роль – выравнивание глубины рыхления, что можно сделать легко «на глаз». Но, коль нам нужна качественная чудо лопата своими руками, чертежи менять здесь не будем. Привариваем Т-образное крепление посредине рамки сзади – ограничитель готов.

Сильно заморачивать голову не стоит над этой операцией. Покупаем самый простой сосновый черенок и надеемся, что он не прикажет долго жить. Сломался – покупаем новый и снова работаем. Можно попробовать купить дубовый черенок или из лиственницы без сучков, но его цена в 10 раз дороже, а вот прочность – уж как повезет.

Теперь у нас почти сделана лопата для ленивых своими руками. Осталось только окрасить ее в опрятный цвет, чтобы от нового инструмента ее отличали только оригинальные детали.

Из чего и как делать

Томат Чудо Света: характеристика и описание сорта

Если нет возможности купить подобное приспособление, не стоит расстраиваться. Его легко смастерить самостоятельно.

Важно! Как видно, все приспособления отличаются числом комплектующих и материалов, необходимых для выполнения сборочных работ. Сечение и характеристики у всех одинаковые

Материалы для изготовления

Прежде, чем заниматься изготовлением чудо-лопаты собственными руками, следует подготовить исходный материал.

Чудо лопата чертеж

Для создания каркаса необходимо использовать профилированную трубу, с диаметром 3х3 см, с толщиной стенки 3 мм и более. Для некоторых моделей может понадобиться уголок (ширина полки – 3 см, толщина стенок – 3 мм).

Ручку можно выполнить из аналогичной профилированной трубы. В некоторых моделях допускается использование ручек из дерева, как шнек для обычной лопаты.

Особое внимание следует уделить изготовлению вил. Здесь в обязательном порядке нужна крепкая конструктивная сталь

Прутки для изготовления зубьев рабочих вил должны быть в диаметре не менее 8 мм.

Интересный факт. Домашние умельцы очень легко подобрали решение, что помогает в подобной ситуации. Они отрезают зубья у простых вил, распиливают рессоры машины на узкие полоски или выпрямляют прочные пружины, например, подвески. Подобрать вариантов можно много, главное, чтобы исходная сталь была прочной.

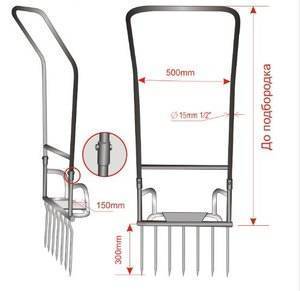

Размеры

Современные производители предлагают своим клиентам инструменты, которые смогут самокопать, рыхлить и ровнять, различных размеров. Это делается, чтобы человек смог подобрать по себе чудо-лопату, ведь каждый отличается ростом и комплектацией.

Чудо лопата рыхлитель

Чаще всего изготавливают конструкции со следующими размерами:

1. Ширина рабочей части – 45-60 см. Слишком большие конструкции тяжелее использовать, что может снизить производительность.
2. Штыки для рабочих вил могут иметь длину в 22-30 см.
3. Длину ручки следует выбирать на свое усмотрение. Это делается, в соответствии с ростом.
4. Оптимальным промежутком между штырями является расстояние 7-8 см.

Все остальные характеристики выбираются по ходу изготовления. В зависимости от выбранной конструкции, модели и используемого материала, параметры могут различаться.

Сборка

Набить черенок – это нехитрое дело, но стоит принять во внимание следующие тонкости:

очень важно, чтобы черенок полностью заполнил фаску (углубление) полотна, что придаст лопате дополнительный запас прочности, в ином случае даже при небольшом усилии лопата погнется;
прежде чем вставить черенок в посадочное место, его обработанный конец желательно смочить горячей смолой, что убережет находящееся в посадочной трубке дерево от влаги и гниения, а посадка будет прочнее;
вставьте держатель в посадочную трубку полотна и, перевернув лопату вверх ногами, постучите торцом черенка о твердую поверхность;
если вы убедились, что древесина полностью заняла посадочную фаску, можно закрепить полотно на черенке – для этого в посадочной трубке предусмотрено два отверстия; здесь надежнее использовать не гвозди, а шурупы.

На базе вам отрежут такую длину трубы, какую вы попросите. Обычно длина черенка лопаты для человека среднего роста составляет полтора метра. Посадочная трубка лопаты для такого черенка должна быть на несколько миллиметров больше и желательно – конусообразной.

Это может быть кусок рубероида, смоченный в горячем битуме, либо обычный бинт, пропитанный эпоксидной смолой. После насадки черенка в посадочную трубку полотна лопаты, его необходимо хорошо закрепить. В отличие от крепежа деревянного черенка, здесь шурупами не обойтись. Надежное крепление могут обеспечить болты, диаметром 5–6 миллиметров. В двух местах посадочной трубки электродрелью сверлится два подходящих по диаметру отверстия на расстоянии 10–12 сантиметров друг от друга. Посадочная трубка лопаты просверливается насквозь вместе с установленным в нее алюминиевым черенком. После этого в отверстия вставляем болты с шайбами и закручиваем гайки.

Подобным образом крепятся к полотну лопаты и пластиковые черенки. Для придания идеальной формы под конусообразные посадочные трубки пластик рекомендуется разогреть феном или газовой горелкой. Лопаты с алюминиевыми или пластиковыми держателями очень легкие и прочные. Однако обращаться с ними нужно очень бережно – такие держатели боятся ударов. Незначительная деформация в центре черенка приведет к тому, что он погнется (пластиковый – переломится) и восстановить его будет уже невозможно.

Это совсем необязательный фрагмент лопаты, но он значительно облегчает процесс работы, особенно если приходится иметь дело с глиной или жестким грунтом. Такие ручки выпускаются из разных материалов и разнообразной формы. Подходящий вариант вы найдете в любом хозяйственном магазине. Крепится ручка к черенку обычными шурупами.

Как сделать лопату своими руками, смотрите в видео ниже.

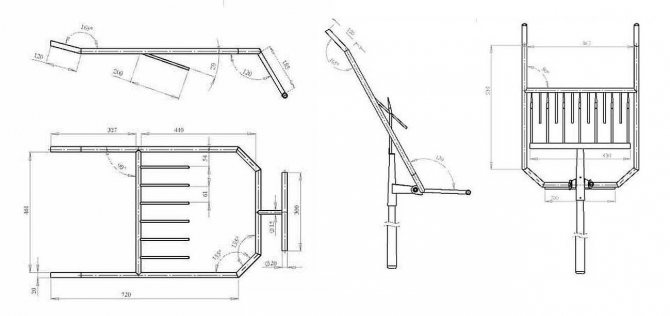

Чудо лопата своими руками чертежи и размеры

Двух сегментная самодельная чудо лопата является настоящим прорывом в малой дачной механизации. Конструкция десятилетиями совершенствовалась и модернизировалась. Есть особенности для работы мужчины или женщины, модели оптимизировались под разные грунты. Однако концепция осталась прежней. Две половинки с зубьями, между которых перемалывается грунт. Вскопка происходит с легкостью, доступной лишь вилам.

Общий вид конструкции и составные части:

• Общая ширина рамы не должна превышать 50 см. Ширина рабочей области 40 см. В противном случае эффективность не повысится (за счет захвата большей площади), а напротив, снизится по причине резкой потери темпа обработки. Длина рукояти (черенка) подбирается индивидуально. Верхний срез (который можно оснастить «Т» образной перекладиной) должен быть чуть ниже вашего подбородка;
• Передний упор (1) изготавливается из профтрубы, хотя можно использовать обычную водопроводную. Просто профиль при одинаковой прочности будет легче. После приваривания поперечины для крепления вторичных вил (2) этот элемент становится некой станиной, вокруг которой собрана вся конструкция;
• Под углом 100° — 110° к раме приваривается кронштейн для заднего упора (3). Упор можно приварить к станине без кронштейна, но тогда приспособление будет занимать больше места при транспортировке и хранении. «Т» образная форма экономит материал и облегчает конструкцию. Хотя многие самодельщики делают задний упор в форме перевернутой «П». Этот элемент должен быть прочным и жестким, поскольку во время работы именно на него ложится вся тяжесть перерабатываемого грунта. Ширина упора должна быть несколько больше рабочей зоны вил;
• Рабочие вилы (4) являются самостоятельным элементом, который крепится к станине с помощью кронштейна (5). Стыковочный узел надо изготовить из прочного швеллера или стального листа толщиной не менее 3 мм. Подшипники не обязательны, достаточно резьбовой шпильки. Эта деталь должна иметь класс прочности не ниже 9, поскольку испытывает высокую нагрузку на срез;
• Зубья рабочих вил (6) загибаются под углом 150° вверх, для эффективного дробления комлей земли. Расстояние между зубьями рабочих и вторичных вил одинаковое, количество рабочих – на один больше. Вторичные зубья проходят между рабочими посередине промежутка. Эта эффективная конструкция перемалывает землю не хуже культиватора;
• В отрезок трубы, составляющей раму для кронштейна, вставляется черенок от лопаты. Есть вариант «П» образной рукояти, с поперечной планкой, за которую вы держитесь обеими руками. Однако конструкция получается громоздкой, такую рукоять лучше оставить для односегментной чудо лопаты. При необходимости можно сварить из трубы «Т» образный переходник, и установить на торце черенка перекладину;

Такая лопата легко регулируется под разных пользователей. В зависимости от вашего роста, подбирается несколько черенков различной длины. Физическая сила «пахаря» также учтена. Длина заднего упора (3) регулирует усилие и скорость прохождения участка.

С коротким упором легче работать, но время прохождения делянки увеличивается. Длинная «нога» упора отнимет больше сил, но и скорость копания увеличится вдвое.

Все соединения элементов выполняются при помощи электросварки. Швы провариваются по всей длине, поскольку усилие при работе будет велико. Зубья после установки можно закалить. Для этого их раскаляют докрасна газовой горелкой, и окунают в ведро со щелочной водой.

При всех своих достоинствах, как и любой другой инструмент, наша супер лопата имеет и ряд существенных недостатков, о которых необходимо знать, прежде чем браться за ее изготовление. А именно:

• Чудо лопата не является абсолютно универсальным инструментом. Ей нельзя вскопать целину или каменистую почву. Однако если ваш огород много сезонов используется, с помощью этого приспособления вы сэкономите силы и время. А самые трудные участки доработаете обычной лопатой;
• Так же невозможно вскопать глинистую, известковую и сухую почву. Зубья лопаты просто придут в негодность;
• И поскольку для изготовления понадобится сварочный аппарат, уголки, металл и прочий инструмент, то можно считать, что изготовление подобного изделия не является быстрым и доступным, а значит это еще один недостаток этого изделия.

Модификаций и способов изготовления супер лопаты существует великое множество. Тут, как говорится, кто во что горазд. В этом видео подробный пример изготовления такой лопаты своими руками.

Поделиться с друзьями:

Самостоятельное изготовление лопаты из двух сегментов

Сложнее в изготовлении чудо-лопата своими руками из двух сегментов. Но такой инструмент эффективнее и им легче работать. Сварить конструкцию можно по схеме Пахаря или Крота. Это личное предпочтение хозяина. Ниже на фото представлены и пронумерованы все основные части лопаты. Руководствуясь этой схемой, мы рассмотрим, как сделать чудо-инструмент в домашних условиях:

• Начнем с рамы. По ширине ее не нужно делать более 50 см. За счет большого захвата площади грунта скорость перекопки снизится из-за быстрой утомляемости работника. Оптимальная ширина рабочих вил составляет 35–40 см. Раму лучше выгнуть из стальной трубы квадратного сечения.
• При сгибании рамы нужно помнить, что планки переднего упора являются ее продолжением. На схеме они обозначены цифрой 1. К боковым элементам приваривают поперечину. К ней будут закрепляться зубья второй стационарной части вил, обозначенные цифрой 2. В итоге получается основная рама, на которой будут собраны все узлы лопаты.
• Задний упор, обозначенный цифрой 3, приваривают к раме под углом примерно 100о. Его делают на пару сантиметров шире от рабочих вил. Упор должен быть прочным, так как на него припадает основная нагрузка при поднятии пласта земли вилами. Форма упора зависит от личных предпочтений. Можно сделать Т-образную конструкцию по принципу Крота, как показано на схеме. Такой вариант считается облегченным. Если нравится форма упора Пахаря, тогда из трубы выгибают дугу, напоминающую букву П.
• Для изготовления рабочих вил, обозначенных цифрой 4, берут отрезок квадратной трубы. По центру приваривают кусок круглой трубы диаметром 50 мм для деревянного черенка. Рабочие вилы являются подвижным элементом, поэтому к общей раме они крепятся кронштейном, обозначенным цифрой 5. Соединительный узел состоит из двух частей: одна приваривается к раме, а другая к гнезду для черенка. Для изготовления кронштейна используют листовую сталь толщиной около 5 мм. Два элемента соединяют обычным болтом, но не стягивают сильно, чтобы рабочие вилы могли двигаться.
• Для изготовления штырей рабочих вил, отмеченных цифрой 6, берут пруты из закаленной стали. Один конец зубьев затачивают под углом 30о, а другим краем приваривают к квадратной трубе с соединительным подвижным узлом. Для лучшего рыхления грунта штыри загибают под углом около 150о. Зубья вторых стационарных вил делают из арматуры. Затачивать края не нужно. Штыри приваривают к поперечине основной рамы. Зубьев рабочих вил должно получиться на 1 больше. Расстояние между штырями зависит от ширины рамы, но не менее 100 мм.
• После соединения двух элементов, в приваренный отрезок круглой трубы вставляют деревянный черенок. Его длина должна быть немного ниже подбородка работающего человека. Сверху к черенку крепят Т-образную перекладину. При желании рукоятку чудо-лопаты можно сделать П-образную. Тогда к планке рабочих вил по краям приваривают два куска круглой трубы. В них вставляют два черенка, а сверху соединяют перемычкой. На фото П-образная рукоятка показана под цифрой 3.

Чтобы самодельной чудо-лопатой удобно было работать разным людям, задний упор и рукоятку нужно сделать с регулировкой по длине. Здесь нужно проявить фантазию. Можно из трубы вырезать вставки, и просверлить отверстия для шплинтов.

Совет! Если при первых испытаниях чудо-лопаты наблюдается сгибание зубьев вил, их нужно докрасна прокалить на огне, а затем резко окунуть в металлическую емкость со щелочной водой.

На видео смотрите порядок изготовления чудо-лопаты:
