Как сооружается дренажная система вокруг дома своими руками?

Как самому сделать из канализационной перфорированной и уложить вокруг дома?

Приобрести дрену можно в любом строительном магазине, но если в хозяйстве имеется канализационная труба из поливинилхлорида (ПВХ), её вполне можно использовать для изготовления дренажной. Для этого поверхность изделия необходимо покрыть сетью мелких круглых либо щелеобразных отверстий при помощи соответствующего инструмента:

• дрели;
• дисковой пилы.

Как правильно работать с дрелью:

1. подобрать подходящее по размеру сверло (оптимальный диаметр отверстий — 5 мм);
2. равномерно разметить поверхность трубы, определив места для сверления на расстоянии около 10 см друг от друга;
3. взять инструмент и просверлить в пластике отверстия.

Работа с дисковой пилой:

1. взять инструмент, оснащённый диском из твёрдого сплава;
2. наметить места для пропилов на поверхности трубы, распределив их равномерно и выдержав расстояние между ними примерно 10 см;
3. выполнить пропилы длиной 10-12 мм.

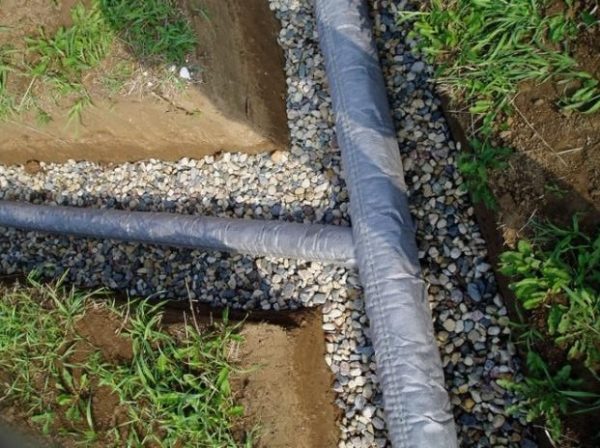

Готовую дрену оборачивают геотекстильным полотном.

Особенности закрытого варианта

Выяснив, как правильно сделать дренаж вокруг дома, и составив проект, следует подготовиться к дальнейшим работам. Следует запастись материалами, а также нужными инструментами.

В ходе работ могут понадобиться:

• бечевка для разметки и маркировки положения коммуникаций;
• строительный уровень и отвес, чтобы контролировать уклон труб;
• штыковая и совковая лопата;
• инструмент для трамбовки грунта;
• ведро и/или тачка для транспортировки ненужной земли;
• рулетка для выполнения измерений;
• ножовка по металлу и т. п.

Понадобится также определенное количество дренажных труб. Это специальные конструкции с перфорацией, обычно они выполнены из пластика. Вместо них можно использовать пластиковые трубы для наружной канализации, предварительно проделав на их поверхности дырочки обычной дрелью.

Дополнительно надо подготовить: геотекстиль, песок, щебень или другой подобный материал, смотровые колодцы по количеству поворотов и т.п.

В процессе монтажа дренажной системы вокруг дома используют геотекстиль – нетканый фильтрующий материал, а также щебень крупных фракций

Геотекстиль необходим для того, чтобы защитить наполнитель, окружающий дренажную трубу, от проникновения тонкодисперсных глинистых частиц и заиливания. Экономить на этом материале не стоит. Его должно быть достаточно, чтобы полностью покрыть стены и дно выкопанной траншеи, а также накрыть засыпанную трубу с солидным перехлестом.

Сначала рекомендуется выполнить разметку на грунте, а затем приступать к земляным работам. Начинают копать обычно от самой высокой точки системы, постепенно углубляя траншею.

При расчете уклона дренажной трубы можно ориентироваться на норматив в 1%. Если длина траншеи составляет 20 м, то перепад высоты между ее начальной и конечной точкой должен составлять 20 см. Необходимые измерения выполняют с помощью обычной рулетки.

После того, как траншея готова, ее дно необходимо тщательно утрамбовать. Затем на дно насыпают слой песка 10 см, который также тщательно трамбуют. После этого всю траншею рекомендуется застелить слоем геотекстиля таким образом, чтобы были покрыты и дно, и стены сооружения, а края материала выходили на поверхность и свободно лежали на земле.

В устройстве закрытой дренажной системы используются дренажные трубы с перфорацией, геотекстиль и засыпные материалы: песок, гравий, щебень (+)

Теперь на дно, скрытое геотекстилем, нужно насыпать слой гравия примерно 20 см. Приемлемым будет любой фильтрующий материал: щебень, керамзит, осколки кирпича и т.п. Главное, чтобы его фракция была больше, чем размеры отверстий в дренажных трубах, иначе засоров не избежать.

После укладки гравий нужно разровнять и обязательно проконтролировать уклон коммуникаций, он должен соответствовать проведенным ранее расчетам и замерам.

Если все в порядке, на гравий кладут дренажные трубы, соединяют их со смотровыми и дренажным колодцами. Затем систему засыпают еще одним слоем гравия (щебня, керамзита и т.п.) Высота этого слоя должна также составлять 20 см. Края геотекстиля, которые остались свободными, заворачивают поверх слоя засыпки.

В местах поворота дренажной трубы устанавливают смотровые колодцы, которые необходимы для контроля за состоянием системы. Сверху их закрывают крышками

Перехлест слоев нетканого материала должен составлять около 30 см. Иногда рекомендуют закрепить положение геотекстильного материала с помощью бечевки или пластиковых фиксаторов.

Теперь можно засыпать остаток траншеи песком (нужен слой 10 см) и грунтом. Песок снова необходимо утрамбовать, особенно в пространстве по бокам от дренажной трубы. Сверху укладывают срезанный ранее дерн или монтируют дорожки.

Можно придумать и собственный вариант декорирования места прокладки дренажных труб. Должен оставаться доступ к крышкам смотровых колодцев, а также к точке сброса отведенной влаги.

Смотровые колодцы представляют собой пластиковые вертикальные емкости, закрытые крышками. Их используют для периодической проверки состояния системы.

Дренажный колодец – это более широкая емкость, он может быть круглым или квадратным по конфигурации. Чаще всего для его обустройства используют старую пластиковую бочку.

Можно также использовать бетонные кольца подходящего диаметра или сделать стенки из монолитного бетона. В последнем случае обязательно следует выполнить армирование конструкции. Верх дренажного колодца следует закрыть прочной крышкой.

Дренажные системы

Назначение

Процесс укладки дренажных труб в траншеи.

Дренажные воды – это влага, которая скапливается на участке в результате обильных осадков, весенних паводков, близкозалегающих грунтовых вод, воды, стекающей с соседних участков. Если вы желаете, чтобы ваш участок выглядел красиво, а фундамент служил долго, эти воды необходимо удалять. Для этого применяют дренажные системы.

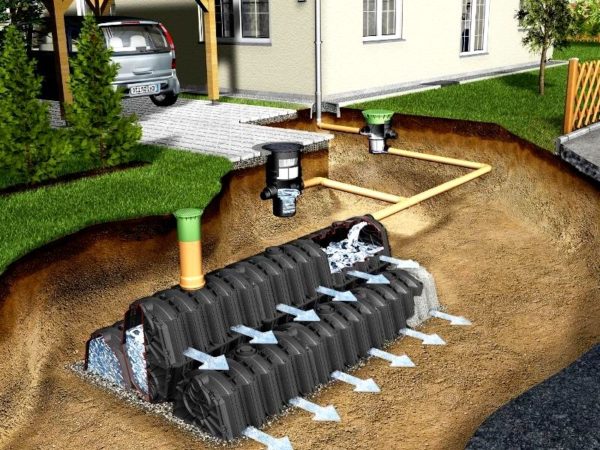

Схематическое изображение дренажной системы дома.

В результате правильного расчета и монтажа дренажных элементов можно добиться таких результатов:

Отсутствие лишней влаги на участке. На земле нет луж, мокрых пятен, грязи и прочих подобных мест, где размножаются комары, земноводные, прочие любители влаги, а сам участок приобретает опрятный вид.

Этому участку дренажная система не помешает

• Фундамент дома не подвергается воздействию напорной и капиллярной влаги. Это значительно продлевает срок его службы, исключает сдвиги основания, затопления подвальных помещений и повышенную влажность в них.
• Корневая система плодовых деревьев и кустарников не гниет от переизбытка воды и растения не погибают, меньше болеют, дают ощутимо больший урожай.

Качественный дренаж – красивое озеленение

Отдых или постоянная жизнь на сухом участке несравнимо приятнее. Вам не надо «месить» грязь, надевать резиновые сапоги или специальную обувь, чтобы добраться до удаленных или даже ближних частей владения.

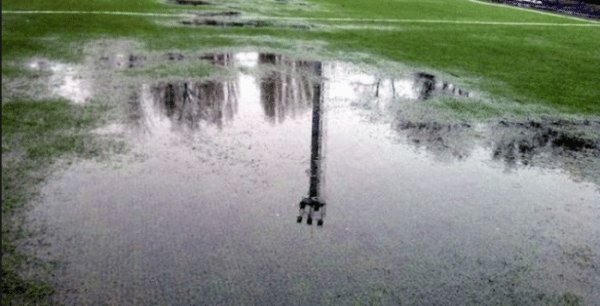

То, во что может превратиться газон без отведения дренажных вод.

Бывают и такие случаи.

Еще один пример необходимости дренажа.

И это, заметьте, не весенний паводок.

Особенно актуально наличие дренажных систем для тех, кто хочет облагородить свой участок зелеными насаждениями ландшафтного дизайна. Выполненный в сухую летнюю погоду, он будет просто смыт дождями или утоплен в паводковых лужах.

Последствия отсутствия дренажа для фундамента.

Разновидности

Глубинный дренаж – защита от высоких грунтовых вод.

Виды дренажей бывают разные, это зависит от назначения и решаемых задач:

1. Кольцевой дренаж. По названию можно понять, что этот вид представляет собой замкнутую систему, опоясывающую сооружение, которое нуждается в защите от подтопления. Чаще всего кольцевые дренажи сооружают вокруг жилых домов, хозяйственных построек и гаражей.

Схема кольцевого дренажа жилого дома.

1. Пристенная дренажная система. Если основание здания стоит на водоупорном грунте, то с внешней стороны его стен укладывают дренажные трубы с обсыпкой для фильтрования. Трубы пристенного дренажа укладывают на водоупорный слой грунта.

Схематическое устройство пристенной дренажной системы.

1. Пластовый дренаж. Эта разновидность отличается тем, что укладывается непосредственно на водоносный слой земли в основании дома, который необходимо защитить от подтопления. То есть дренажные трубы кладут под бетонный пол подвала внутри дома, а сборную трубу выводят наружу в коллекторный колодец, связанный с кольцевой системой.

Схема устройства пластового дренажа.

Виды дренажей различаются еще по особенностям конструкции:

Горизонтальная конструкция дренажа. Отличается системой горизонтально расположенных труб (дрен), канав, лотков и так далее. Это наиболее распространенный вид конструкции дренажной системы. Применяется в ливневой канализации, поверхностных и глубинных системах отвода воды.

Дренаж горизонтального типа.

Вертикальный дренаж. Отличается системой скважин. Это могут быть скважины, выкачивающие воду из водоносного слоя наверх, а могут быть такие, которые сбрасывают её под водоупорный слой в нижний водоносный пласт. Ввиду дороговизны редко используются частниками.

Схема работы скважин обоих типов.

Комбинированная конструкция. Состоит из вертикальной скважины первого типа (которая выбрасывает воду наверх) и системы горизонтальных труб, отводящих жидкость в коллекторы или водоемы.

Водоотводная канава вертикального дренажа.

Существует классификация дренажных систем по глубине залегания. Это может быть глубинный и поверхностный дренаж, но о них я расскажу отдельно.

Рассчитываем по толщине фундамента

В данном случае также поможет простое арифметическое действие. К значению глубины основания дома прибавить еще полметра. Этого достаточно, чтобы предотвратить подмывание фундамента. Например:

Глубина фундамента	Добавить	Глубина канавы
1 метр	0,5 метра	1,5 метра

Расчет поможет создать дренажную систему на правильной глубине.Заранее удалить влагу и предотвратить сырость в подвалах и подмывание основы здания.

Важно учитывать сезон проведения строительных работ. Весной подземные воды максимально приближаются к поверхности земли, а летом – удаляются вглубь

Самый низкий их уровень наблюдается зимой.

При расчете глубины заложения дрен на участке, можно обращать внимание на среднюю толщину снежного покрова в конкретной местности. Снег является неплохим естественным утеплителем

Профессионалы советуют сочетать оба способа расчета глубины закладки системы водоотведения, чтобы выбрать оптимальные параметры – те, что больше, с запасом.

Правильно рассчитанная схема дренажной системы обеспечит ее бесперебойную работу, позволит более рационально использовать силы и ресурсы.

Устройство дренажа вокруг дома – боремся с грунтовыми водами

Близко проходящие к поверхности земли воды могут сильно навредить строениям на участке. Поэтому в ряде случаев устройство дренажа является острой необходимостью.

Множество специализированных компаний предлагают свои услуги по обустройству систем дренирования. Однако, зная особенности своего участка и правила монтажа, вполне возможно обустроить систему собственноручно.

  Как сделать работы своими руками

Если принято решение об устройстве поверхностной системы, то вначале выкапываются канавы глубиной и шириной не менее 50 см. Далее внутреннюю поверхность канав можно:

• Укрепить камнем;
• Выстлать гидроизолирующим материалом;
• Забетонировать;
• Заложить распиленной вдоль пластиковой или асбоцементной трубой;
• Уложить специально предназначенными пластиковыми лотками.

Сверху канавы прикрывают декоративными решетками, что защищает их от скопления мусора и позволяет проводить чистку.

В случае устройства глубинной системы дренажа работы проводятся в определенной последовательности:

• Сначала выкапывают траншею. Глубина определяется максимальной точкой подъема грунтовых вод;
• Дно засыпают песком, далее поверхность траншеи выстилают геотекстилем так, чтобы края выходили за стенки траншеи;
• Поверх геотекстиля выкладывают щебенку или гравий, в середину которого размещают трубу с перфорацией;
• Далее трубу закрывают новым слоем щебенки;
• Края геотекстиля складывают наподобие обертки;
• Завершающий слой – песок и плодородная почва.

Только такая последовательность действие и использование именно этих материалов позволяет добиться высокой эффективности работы глубинной системы дренажа.

Порядок выполнения работ при строительстве дренажных систем

Для того, чтобы успешно построить дренаж на дачном участке, нужно руководствоваться следующими общими соображениями:

1. Строительство закрытой дренажной системы требует большого объема земляных работ. В связи с этим, строить дренаж нужно еще до того, как на участке будут посажены деревья, а еще лучше – до того, как будет заложен фундамент строений.
2. Прежде чем будут начаты работы, нужно составить детальный план системы. Для этого необходимо изучить рельеф местности, определить самую высокую и самую низкую точку на участке, установить значение необходимого уклона.
3. При проектировании закрытой системы следует внести в план ревизионные колодцы, обеспечивающие возможность обслуживания дренажной системы.
4. При прокладке дренажного трубопровода рекомендуемый уклон составляет от двух до десяти миллиметров на каждый метр трубы.

Как строить открытую дренажную систему

Строительство дренажной системы открытого типа является намного более легкой задачей, нежели прокладка закрытого дренажа, так как для этого не требуется копка глубоких траншей. При прокладке сети траншей вначале составляется план их расположения. Затем производится копка траншей. Обычно основные канавы прокладывают вдоль периметра участка, а вспомогательные – от мест наибольшего скопления воды. При этом глубина траншеи должна составлять от пятидесяти до семидесяти сантиметров, ширина – порядка полуметра. Вспомогательные траншеи должны идти под уклоном в направлении основных канав, а основные – под уклоном в сторону водосборника. Стенки траншеи должны быть не вертикальными, а скошенными. Угол наклона при этом должен составлять от двадцати пяти до тридцати градусов.

Дальнейший ход работы зависит от того, какая строится система, засыпная или лотковая. При строительстве засыпной системы канава вначале засыпается щебнем – на 2 трети глубины крупным, а далее мелким. Поверх щебенки укладывается дерн. Чтобы предотвратить заиливание щебня, его желательно покрыть геотекстилем.

Строительство лоткового дренажа включает в себя следующие шаги:

1. Прокладка траншей при соблюдении необходимого уклона.
2. Насыпка на дно канав десятисантиметрового слоя песка, который нужно затем плотно утрамбовать.
3. Установка лотков и пескоуловителей, представляющих собой пластиковые детали, препятствующие попаданию в дренаж песка и мусора, и тем самым предохраняющие систему от заиливания.
4. Закрытие канав сверху решетками, которые предотвращают засорение траншей опавшими листьями и различным мусором, а также выполняют эстетическую функцию.

Как выполняется строительство закрытого дренажа

Постройка дренажной системы закрытого типа состоит из следующих шагов:

1. Изучение рельефа территории участка с использованием нивелира и лазерного дальномера, и построение плана дренажной сети. Если геодезические инструменты отсутствуют, то следует дождаться сильного дождя и пронаблюдать за движением потоков дождевой воды.
2. Прокладка траншей под дренажный трубопровод.
3. Засыпка дна траншей слоем песка толщиной от семи до десяти сантиметров с последующей утрамбовкой.
4. Укладка в траншею геотекстиля, при этом края ткани должны выступать за бортики канавы.
5. Укладка поверх геотекстиля двадцатисантиметрового слоя щебенки, служащего фильтром. При этом нельзя применять известняковую щебенку, так как от этого может образоваться солончак.
6. Укладка труб на слой щебенки. При этом их отверстия должны быть направлены вниз.
7. Насыпка щебенки поверх труб и закрытие ее сверху краями геотекстильного полотна, которое будет отфильтровывать воду от взвешенных частиц, предотвращая тем самым заиливание системы.
8. Закапывание канав грунтом, поверх которого можно уложить дерн.

Дренажная система должна заканчиваться колодцем для сбора воды, который нужно выкопать в самой низкой точке участка. Из этого колодца вода может отводиться в природный водоем, в овраг либо в общую ливневку, если она есть в данном населенном пункте.

Правильно построенная дренажная система предотвратит проблемы, связанные с чрезмерной сыростью, потому ее строительство является обязательным на участках с влажной почвой

И тем владельцам дач, кто не уверен в том, что самостоятельно справится со строительством дренажа, стоит обратиться к специалистам и заплатить требуемую сумму, но не следует пытаться сэкономить на столь важном функциональном элементе дачного участка, как дренаж

Ну вот и все, ребята — надеюсь я смог дать вам ответ на вопрос: «Как сделать дренаж на участке своими руками«. Всем успехов!

Виды дренажа

Чтобы система дренажа под домом получилась эффективной, нужно знать, какой из вариантов подойдет лучшим образом.

• Открытая. Представляет собой небольшую канаву, глубина и ширина которой не превышает 50 см. Ее выкапывают по периметру дома, вокруг отмостки. В дальнейшем верх канавы закрепляют цементом, а поверх укладывают решетки. По ним потом удобно перемещаться, а эстетичность помещения не будет нарушена.
• Закрытая. Считается наиболее эффективной для отвода влаги от стен дома. Она устроена так, что все потоки воды попадают исключительно в углубление, поэтому ни у одной капли нет шансов проникнуть к основанию строения. Обычно это слив с решеткой, который устанавливается непосредственно под жёлобом. Такой вариант приемлем для организации, если в цокольном этаже дома планируется обустраивать гараж, баню или сделать подвальное помещение.
• Засыпная. Подразумевает подготовленную траншею, которую до верха засыпают крупным щебнем. Такая система дренажа считается самой простой и бюджетной. Но, есть риск слишком быстрого заиливания грунта. Соответственно, периодически придется чистить и заменять щебень для лучшего стекания воды. В идеале, это лучше делать раз в два-три года.

Дополнительно принято разделять дренажные системы для отмосток дома на поверхностные и глубинные, они в свою очередь, классифицируются следующим образом.

Устройство засыпного дренажа для отмостки в зоне фундаментаИсточник gidro-1.ru

Поверхностные:

• Пристенный. Данный тип дренирования строится вместе с фундаментом. Представляют собой траншеи, которые опоясывают основание дома. Глубина залегания 0,3-0,5 метров. Причем нужно обустраивать так, чтобы дрена укладывалась ниже залегания фундамента. Уклон такой траншеи должен быть 1,-1,5 см на 1 метр.
• Пластовый. Считается сложным и дорогостоящим способом дренирования. Тем не менее, отличается высокой эффективностью. Он способен не только снизить, но и полностью предотвратить разрушение основания. Хороший вариант для случаев, если под фундаментом находится водяной пласт. Обязательной составляющей в устройстве считается песчаная подушка толщиной 0,3 м. При этом периметр песчаного слоя должен быть больше, чем периметр фундамента.
• Кольцевой. Данный тип дренажа строится для того чтобы снизить уровень грунтовых вод, чтобы защитить дом от влаги. Кольцевая конструкция прокладывается вокруг фундамента на некотором отдалении. Обычно это не менее 5 метров, если сделать устройство ближе, то возможна усадка грунта, что приведет к разрушению фундамента. Глубина же системы дренирования 20-50 см, в зависимости от климата (чем больше осадков в регионе, тем глубже придется копать траншею). Данный тип конструкции можно сооружать уже после строительства дома и окончания работ по организацию отмостки.

Кольцевой дренаж вокруг дома для стекания сточных водИсточник s.onliner.by

Глубинный:

• Горизонтальный. Основными составляющими являются дрены, смотровые колодцы, водосборники. Такие конструкции уместны, если почвы, на которых поставлен фундамент глинистые или водянистые. Устройство предусматривает присоединение угловых стыков и самых низких точек дренов к смотровым колодцам. Это поможет в нужное время провести очистку. Вся поступающая вода уходит по трубам в водосборники, а некоторая ее часть просачивается в грунт. Воду в резервуаре потом можно использовать для полива.
• Вертикальный. Состоит из водоприемных колодцев и понижающих скважин. Глубина последних может достигать 20-50 метров. Для выкачивания скопившейся сточной воды используются глубинные насосы. Безопасная часть влаги уходит в почву.
• Комбинированный. Этот вариант включает в себя конструкцию, состоящую из двух предыдущих вариантов. Отмостка и дренаж вокруг дома такого типа будут выполнять двойную защиту от влаги.

Каждый вид водоотвода нужно конструировать грамотно, если сделать это не по правилам, то даже на первый взгляд самая эффективная дренажная система будет работать неправильно.

Как сделать дренаж вокруг дома своими руками используя дренажные трубы

Как сделать дренаж вокруг дома своими руками, назначение, способы устройства в зависимости от уровня грунтовых вод, как сэкономить.

Оптимальные показатели эффективности, пропускной способности и долговечности имеют системы, закладываемые из перфорированных на заводе или в домашних условиях труб с сечением от 75 мм и выше. Глубина их размещенияи расстояние от фундамента бывают разными, но общий порядок укладки неизменен:

Тип системы и эти параметры подбираются исходя из:

• Общего УГВ и его близости к подошве фундамента. При высоком УГВ вокруг фундамента закладывается понижающий дренаж, при низком – перехватывающий.

• Наличия или отсутствия в доме подвала. Для домов с цокольными этажами или подвалами оптимальной признана пристенная система с уложенными по периметру трубами с сильным уклоном и отступом от здания в пределах 0,5-1 м. При отсутствии в проекте подвала и заложении дома на пучинистых грунтах лучшие результаты достигаются при кольцевом дренировании с отступом от конструкций около 2-3 м и обязательным их заглублением ниже подошвы фундамента.

• Возможности упрощения или, наоборот, потребности в усложнении или комбинировании систем водоотвода. Так, на участках с сильным уклоном в защите и отводе может нуждаться только одна стена дома, в регионах с редкими, но обильными осадками качественный дренаж обеспечивают вертикальные длинные (10-50 м) трубы или скважины с диаметром от 90 см и глубиной от 1,5 м, засыпанные щебнем.

При особо неблагоприятных условиях вертикальная компоновка системы комбинируется со стандартной кольцевой или пристенной.при высоком уровне грунтовых вод

При УГВ выше подошвы фундамента единственно верным решением является заложение понижающего и в большинстве случаев – глубинного дренажа, рассчитанного на постоянные нагрузки вне зависимости от интенсивности осадков в регионе. При его монтаже выполняются обязательные правила:

при низком уровне грунтовых вод

Перехватывающий дренаж чаще всего работает в комплексе с системой ливневой канализации и располагается впритык к отмостке (но не под ней). Линия расположения дренов в таких схемах должна совпадать с нижним срезом фундамента (включая щебенчатую подсыпку). Летом и зимой такие системы обычно простаивают, весной или осенью – эксплуатируются в интенсивном режиме и чаще осматриваются. Из-за близкого расположения к нулевому уровню в северных широтах такие дрены могут нуждаться в дополнительном утеплении щебнем или консервации в зимнее время.

Итог

Качественно подготовленный дренаж вокруг дома сможет дать защиту для строения от подземных вод, которые несут за собой отрицательные последствия. Дренаж вокруг фундамента становится наиболее нужным, когда надо защитить подвальное помещение от потопа.

Дренажная система вокруг дома своими руками бывает различных видов, поэтому нужно выбрать подходящий тип, который подойдет именно для ваших условий и почвенного покрова. Подготовьте план для будущего монтажа.

Работа желательно должна выполняться еще на этапе строительства фундамента здания. Во время монтирования необходимо следовать четкому алгоритму действий. Для каждого типа дренажа используются свои материалы. Так, например, если система будет находиться под дорогой, где передвигается транспорт, понадобятся для монтажа металлические элементы.

Для садового участка можно использовать общедоступные строительные инструменты и материалы. В качестве теплоизолятора лучше всего применять геосинтетик, а именно геотекстиль. Если такой возможности нет, то можно воспользоваться обычными тряпками.

Специалисты выполнят работу без проблем и качественно, соблюдая каждое правило и нюансы, но если постараться можно все сделать самому. Результатом вы будете довольны, ваше помещение будет комфортным и защищенным от отрицательного влияния подземных вод. Теперь вы знаете, как сделать дренаж вокруг дома своими руками.
