Гидравлические дровоколы для любого бюджета

Пошаговая инструкция по сборке

После составления чертежа будущей конструкции и подготовки необходимых узлов и материалов, можно приступать к сборке механического колуна. Лучше всего воспользоваться готовой инструкцией и выполнять работу в чётком соответствии с планом.

1. При помощи угловой шлифмашины раскраивают металлические уголки и профильные трубы на отрезки, необходимые для изготовления станины.

2. Из металлического листа толщиной 4 – 5 мм вырезают прямоугольное перекрытие крышки стола и нижнюю полку.

3. Используя сварочный аппарат, соединяют детали верхней и нижней рамы, после чего к ним приваривают ножки.

4. В мобильной версии к станине приваривают оси, на которые устанавливают колёса.

5. Монтируют столешницу и полку.
6. Собирают опорную раму электродвигателя и крепят её к станине.
7. Монтируют электродвигатель, устанавливают на его валу ведущий шкив.

8. Собирают узел рабочего вала конуса, для чего подшипники запрессовывают в корпуса. После этого монтируют вал и устанавливают шкивы. Узел в сборе крепят к станине болтами с гайками, предварительно просверлив отверстия в столешнице. После сборки главный вал должен легко вращаться. Шкивы можно устанавливать на шпоночное соединение или крепить боковыми винтами, предварительно сделав на валу углубления.

9. Устанавливают ремни и проверяют прямолинейность их траектории. При необходимости вал с опорами сдвигают, просверлив по паре дополнительных отверстий. При вращении не должно быть радиальных и осевых биений, иначе ремни будут постоянно слетать и быстро изнашиваться.

10. Посредством шпоночного соединения на ведущий вал устанавливают винтовой конус, после чего крепят его винтами. Во время работы конус может застрять в древесине так, что извлечь его можно будет только обратным вращением. Поскольку реверс в данной конструкции организовать проблематично, то придётся проворачивать клин при помощи газового ключа. Избежать его проскальзывания можно, сделав лыски на выступающей части вала.

11. Устанавливают рассекатель.

12. Выполняют электрические подключения — монтируют магнитный пускатель, УЗО, проводку.

13. Запускают станок и проверяют его в действии.

После проведения испытаний все части дровокола очищают от ржавчины, обрабатывают преобразователем ржавчины, грунтуют и красят.

Дровоколы с электроприводом

Ручной дровокол, конечно, облегчает заготовку дров, но все равно требует солидных физических усилий. Не столько, сколько их расходуют махая обычным колуном, но все-таки… Сделать усилия еще меньшими помогает электромотор. На его основе делают дровоколы различных конструкций. Но сделать такой дровокол своими руками сложнее. Тут и устройство более сложное, и требуется хоть минимальные знания электрики -желательно подключать мотор через пускатель, причем с кнопками «старт» и «пуск».

Винтовой (конусный)

Одна из самых распространенных моделей — конусный или винтовой дровокол. Отличие между ними только в отсутствии/наличии резьбы на колющем элементе, который в данной модели выполнен в виде конуса.

Конусный дровокол ускоряет заготовку дров

Чурбаки раскалываются за счет того, что вращаемый мотором конус врезается в древесины, постепенно разрывая на части.  У больших чурбаков откалывают сначала края, затем разрывают середину.

Параметры конуса и резьбы

Сначала режущую часть вытачивали в виде гладкого конуса. Если использовать гладкий конус, при работе приходится довольно сильно налегать на чурбак, чтобы цилиндр «вгрызался» в древесину. Намного легче идет процесс, если на его поверхности нарезана резьба. В таком случае чурбак как-бы накручивается на винт, а потом раскалывается.

Чертеж с размерами конуса с резьбой для винтового дровокола

Основное — правильно сделать конус с резьбой. Если есть токарный станок и опыт работы  можно попытаться сделать самостоятельною. Если нет — придется заказывать. Резьбу делают разной, но оптимальными признаны такие параметры: шаг 7 мм, глубина 3 мм (минимум — 2 мм). Еще важный момент — глубина посадочного места на редуктор мотора — не менее 70 мм.

Винт для дровокола

Если есть конус с нарезанной резьбой, изготовить этот дровокол своими руками не составит особого труда.

Электромотор и редуктор

Нужен электромотор достаточно мощный (2 кВт и выше или 5-9 л/с), но с небольшой частотой вращения: 250-600 об/мин. При 250 оборотах и ниже колет очень медленно, а если обороты больше 500 — работать опасно, та как может вырвать полено из рук.

Дровокол с винтом, надетым непосредственно на коленвал

Если удалось найти движок с такими параметрами, можно сделанную пику (винт) насадить непосредственно на коленвал (на фото выше). Если оборотов больше, надо ставить понижающий редуктор или делать цепную или ременную передачу для снижения частоты вращения.

Соотношение высчитываете в зависимости от оборотов движка. Например, есть двигатель на 900 оборотов. Сделав редуктор 1:2 получим 450 оборотов/мин. Как раз оптимальный вариант.

Понижающий редуктор для винтового дровокола

Передачи могут быть ременные или цепные. Цепные работают в разы громче, требуют постоянной мазки, да и выточить звездочки с нужными параметрами стоит, обычно, дороже. Ременная передача желательна двойная (как на фото выше). В этом случае меньше будет проскальзываний.

Где расположить мотор

Если конструкция предусматривает наличие передачи, мотор лучше поставить внизу, а сам винт закрепить на рабочей поверхности. Высоту рабочей поверхности выбираете под свой рост, чтобы не пришлось работать в наклоне.

Более безопасная модель. Сделать такой дровокол своими руками — значительно облегчить себе жизнь

Есть еще такой параметр, как высота расположения винта над рабочей поверхностью. Зазор от стола до цилиндра должен быть в районе 8-20 см. Выше располагать не стоит — может повернуть чурбаки малого диаметра. Оптимальное расстояние — 8-12 см. Даже маломерные чурбаки не поворачиваются.

Гидравлический дровокол

Гидравлический дровокол — самый мощный, но и самый сложный и дорогой в изготовлении. Кроме станины, двигателя и режущих ножей, нужен гидравлический цилиндр достаточной мощности. Стоят они стоят недешево. К тому же нужны еще масляный бак и насос.

Устройство гидравлического колуна

Гидравлический колун для дров развивает солидные усилия, потому при его изготовлении используется металл значительной толщины — 6-10 мм в зависимости от мощности привода. Развиваемого усилия вполне хватает чтобы за один раз развалить чурку на 6-8 поленьев. Потому ножи изготавливают в виде «звездочки».

Колун с гидравлическим приводом оснащают сложным резаком, Который разваливает чурбак на несколько поленьев сразу

При изготовлении ножей их разносят друг от друга на несколько сантиметров. Так, чтобы в работе был только один. Например, сначала — горизонтальный, затем — вертикальный, потом — правый и в конце — левый. При этом каждый из ножей усиливайте, приваривая сзади усиливающие пластины. Сталь желательно использовать жесткую, предварительно ее заточив по тому же принципу, что и на колунах.

Дополнительно

Ход поршня – дистанция, которая преодолевается поршнем за один раз. Влияет на минимальную и максимальную длину полена.

Рабочий ход (раскол / возврат) – время, за которое подвижная деталь дровокола перемещается от одной крайней точки до другой. Указывает на скорость раскола одной заготовки. В бытовых колунах этот параметр составляет 4 см/с (раскол) и 7.5 см/с (возврат).

Объем бензинового двигателя – влияет на мощность дровокола и потребление горючего.

Объем топливного бака – определяет время непрерывной работы агрегата. Чем больше объем бака, тем выше габариты и вес колуна. Чаще всего эта характеристика находится в пределах 1.5-3 л.

Объем масла гидросистемы – позволяет оценить количество масла для одной заправки / перезаправки гидравлического дровокола. В разных моделях этот параметр составляет 2.4-10 л.

Важно: для нормального функционирования гидравлического дровокола требуется регулярная замена масла. Вес – зависит от класса дровокола

Бытовые устройства весят до 40-50 кг, что позволяет их перемещать. Профессиональные агрегаты гораздо массивнее – вес некоторых моделей достигает 200 кг. Такие дровоколы рассчитаны на стационарное использование

Вес – зависит от класса дровокола. Бытовые устройства весят до 40-50 кг, что позволяет их перемещать. Профессиональные агрегаты гораздо массивнее – вес некоторых моделей достигает 200 кг. Такие дровоколы рассчитаны на стационарное использование.

Подвижная часть

Далее идёт конструирование подвижной части дровокола. Сверху к основе на шарнире прикрепляется подвижная стальная балка. С одного конца балки внизу так же приваривается обрезок трубы. Обрезки труб на площадке внизу опоры и снизу балки в верхней части опоры должны находиться точно напротив друг друга.

Между ними устанавливается автомобильная рессора, которая удерживается в нужном положении обрезками труб, располагающимися сверху и снизу напротив друг друга.

С другого конца балки приваривается острый металлический клин, направленный вертикально вниз и горизонтально направленная ручка. Сверху над клином приваривается утяжелитель, в качестве которого можно использовать всё что угодно, например, обрезок ржавого рельса.

Технические характеристики

Самая простая конструкция дровокола – это топор колун. Чтобы работать с ним, нужен определенный практический опыт. Для дровосеков со стажем колун может быть главным инструментом при обработке деревянных массивных заготовок, размеры топорища у этого инструмента до одного метра. Последние годы колун делается из инновационных материалов, что позволяет более эффективно использовать его в трудовом процессе.

Чтобы заготавливать дрова в больших количествах, обычно используют дровоколы нажимного типа. В них присутствует реечный или гидравлический толкатель. Подобное устройство проталкивает массивную деревянную заготовку на колун, тот, в свою очередь, раскалывает ее на несколько небольших частей. Скорость подачи заготовки составляет около 5 сантиметров в секунду. Дровоколы вертикальной конструкции имеют больший запас прочности, и они более компактные. Недостаток этого устройства в том, что есть риск выброса заготовки, в которой присутствуют такие «сложности»:

• много слоев;
• много сучков;
• есть различные неправильные спилы.

Дровокол горизонтальный более безопасный. Работник не рискует попасть под разлетающуюся щепу, ведь скорость ее бывает иногда очень высокой. Вертикальный агрегат обладает круговым разлетом осколков, поэтому, с точки зрения безопасности, к этому агрегату есть вопросы. Гидравлический дровокол:

• производителен;
• тратит минимум энергии;
• безопасен в функционировании

У гидравлического дровокола нет возвратной пружины, а также довольно длительное время для переключения – около 0,55 секунды. Промежуток времени довольно значительный, потому что заготовка может расколоться и распасться на множество фрагментов. Подобные дровоколы имеют общий недостаток: двигатель у них работает через гидромуфту и иногда не справляется с нагрузками. Движок обычно работает в стандартном режиме, потребляя при этом немного топлива. К маховику присоединяется зацепление (оно обычно бывает гидравлическим, есть также фракционное). Рычаг этот представляет собой муфту с толкателем, который обеспечивает подачу чурки на нож колун.

Пример ножного гидроколуна

А теперь давайте рассмотрим пример, когда вы не хотите платить за свет и за бензин или другое топливо, но какой-то простейший гидроколун хочется. Как сделать так, чтобы все работало от человеческой силы? На самом деле просто.

Как это работает в жизни, можно посмотреть на видео:

Материалы и инструменты для сборки:

• гидравлический домкрат;
• профильная труба 40х50;
• уголки;
• стальные пластины толщиной 6-8 мм;
• резиновый жгут;
• кусок металла толщиной не менее 30 мм (для создания клина, который будет раскалывать древесину);
• болты М12;
• сварка, болгарка, измерительный инструмент, дрель и прочее.

Процесс изготовления

Шаг 1. Изготавливаем раму.

Основа служит профильная труба диаметром 40х50 мм. Но в одиночку она не справится и может согнуться. Тут варианта 2. Либо берем толще трубу, либо усиливаем существующую. С первым вариантом все понятно, а как сделать второй можно увидеть на фото. Делается простая ферма.

Как выбрать самодельный дровокол: общие положения

Выбор схемы и типа привода зависит от того, в каких условиях и на каких объемах будет использоваться дровокол.

Для неопытного дровосека, перерабатывающего незначительное количество древесины для личных нужд, подойдет ручной древокол. Его устройство обычно очень простое, не требуется подача энергии.

Для небольших хозяйств и частных домов, отапливаемых дровяными котлами и печами, а также для приготовления пищи на огне удобны электрические винтовые или компактные гидравлические модели. Выбор типа энергии – электричество или бензин – зависит от его доступности.

Мощные модели с гидравлическим приводом и большой производительностью подходят для лесозаготовительной промышленности, предприятий, поставляющих дрова в продажу. Здесь самодеятельность уместна мало, для стабильной работы необходима покупка профессионального оборудования.

Рассмотрим основные материалы и инструменты, необходимые для изготовления , а также технологию их изготовления.

Примерные затраты на самостоятельное изготовление

Стоит отметить, что все затраты индивидуальные, так как у всех разные конструкции и наличие первоначального материала. Поэтому приводим примерную смету, сколько будет стоить изготовление колуна. Все цифры представлены в российских рублях.

1. Двигатель Лифан 13 л. с. — 14 300;
2. Гидроцилиндр 100/40/61 — 10 420;
3. Гидрораспределитель — 3 510;
4. НШ32 — 1 610;
5. Привод НШ от МАЗа — 3 960;
6. Ступицы с колесами от ВАЗ — 1 500;
7. Шкив на двигатель — 1 000;
8. Ремни клиновидные — 830;
9. Масло гидравлическое 40л. — 2 600;
10. РВД + муфты — 2 500;
11. Фланцы к НШ — 440;
12. Металл для ножей — 1 000;
13. Металл для всего остального — 4 000;
14. Болты, гайки, шайбы и т. п. — 640;
15. Масло в движок — 380;
16. Шланг резиновый + хомутки —300;
17. Краска — 630;
18. Электроды ф4мм — 2 кг и ф3мм — 5 кг — 1 050;
19. Диски для болгарок 230-12 шт. 230- 1 зачистной 125- 1 зачистной + 3 обычных — 700;
20. Кисти для покраски — 100.

Итого: 51 470 руб.

К этому надо еще прибавить непредвиденные расходы (сломалось сверло или деталь бракованная и приходится новую покупать). Плюс еще ваше время, усилия, нервы.

В итоге цена выходит не маленькая, поэтому может стоить подумать и проще купить уже готовый гидроколун с гарантией?

При сборке или проектировании, кому-то могут пригодится данные из паспорта станка Logsplit 100.

Электрический винтовой дровокол

Данный дровокол является наиболее простым среди электрических дровоколов. Из-за этого он приобрел в последнее время популярность.

Принцип действия основан на раскалывании полена конусным винтом с крупной упорной резьбой. Данный винт ввинчиваясь в дерево раскалывает его.

Винтовой конус дровокола Чертеж винтового конуса дровокола.

У винтового дровокола есть существенные недостатки. Он энерго затратный. Требует наличия электроэнергии. По сравнению с лом-колуном и дровоколом на пружине сложный в изготовлении. Для его изготовления необходим конусный винт с резьбой, электродвигатель, редуктор, цепь со звездочками или ремни со шкивами. Очень травмоопасный

При неосторожной работе с ним может привести к сильным травмам. Существует вероятность заклинивая винта в полене из-за нехватки крутящего момента. Выбираем двигатель и увеличиваем крутящий момент

Выбираем двигатель и увеличиваем крутящий момент.

Данный вид дровокола можно изготовить с несколькими конструктивными решениями. Самое главное добиться большого крутящего момента на винте. Это можно сделать нескольким способами:

поставить мощный электродвигатель 5-7квт.

Использовать тяжелый маховик. Маховик затруднит пуск двигателя, но с ним меньше шансов, что винтовой конус заклинит в дереве. Так как при раскрутке маховика он набирает большую кинетическую энергию, и чтобы его остановить нужно создать большое усилие. В паре с маховиком можно использовать электродвигатели небольшой мощности 2-3квт. Маховик необходимо устанавливать на валу электродвигателя, а не на промежуточных валах цепной или ременной передачи. Только на электродвигателе обороты будут максимальные, а значит набранная кинетическая энергия маховика тоже будет максимальная.

Винтовой дровокол с маховиком.

Использовать редуктор, ременную или цепную передачу для снижения числа оборотов на конусном винте и увеличения крутящего момента. Цепная передача предпочтительнее ременной так как исключает пробуксовку цепи и звездочки. В данном случае можно использовать электродвигатели небольшой мощности, но с большими оборотами около 3000. Уменьшая обороты с помощью редуктора или цепной передачи в 5 раз тем самым, увеличиваем крутящий момент на винтовом конусе в столько же раз.

Цепную или ременную передачу нужно подобрать таким образом, чтобы число оборотов на конусном винте было примерно 500-700 об\мин. На слишком больших оборотах полено может вырвать из рук.

Высота от кончика конуса до стола должна быть 7-10см. Если сделать выше или ниже, то поленья будут тяжело колоться.

Под конусом необходимо приварить пластину, она предотвратит проворачивание полена.

Конусный дровокол с ременной передачей.

Техника безопасности при работе с электрическим винтовым дровоколом.

Работать с винтовым дровоколом необходимо без перчаток. В них работать нельзя, так как винт может зацепить перчатку и затянуть руку. С одежды не должно свисать никаких ремней и шнурков, которые могут попасть на винт.

Для аварийной остановки винтового дровокола нужно предусмотреть педаль экстренной остановки или большую аварийную кнопку. Причем недостаточно выключить питание с электродвигателя, так как вал после отключения питания будет еще крутиться по инерции. Особенно это заметно на станках с маховиком. Поэтому для быстрой аварийной остановки вала электродвигателя, на станке необходимо установить электромагнитный тормоз в нормально замкнутом состоянии. То есть без подачи электроэнергии тормоз находиться в сжатом состоянии, при подаче электроэнергии тормоз отпускает вал. Следовательно, если выключить электроэнергию тормоз сработает и остановит вал электродвигателя.

Поленья к конусному клину следует подавать только вертикально.

Схема демонстрирует почему поленья нельзя подавать горизонтально.

Колун гидравлический для дров своими руками, видео:

Также читайте: дровокол гидравлический своими руками с видео

Обзор гидравлического дровокола

Дровоколы серии GT-5 предназначены, в первую очередь, для заготовки дров в небольших объемах, а именно: для домохозяйств, небольших предприятий, учреждений, садов, школ и тому подобное. Производительность этих машин позволяет колоть до 20-30 м3 / день.

Дровоколы гидравлические этой серии есть в двух исполнениях:

• GT-5E — с электроприводом,
• GT-5D — с приводом от дизельного двигателя.

Модель колунов с гидравлическим механизмом колки GT-5E целесообразно применять в случаях когда нет необходимости перемещать колун на большие расстояния, то есть когда он используется в пределах одной территории (двор) и есть возможность подключения к электросети в нескольких точках этой территории или наличие удлинителя. Дровокол гидравлический GT-5E в электрическом исполнении требует подключения к трех-фазной сети. Именно трех-фазные двигатели позволяют, при небольшой мощности, получить высокую скорость перемещения толкающего поршня при значительном усилии покалывания, что в свою очередь обеспечивает высокие показатели производительности.

Модель гидроколуна GT-5D специально сконструирована для работы в местах, где нет возможности подключиться к электрической сети. Именно для этого дровокол создан в виде прицепа к легковому автомобилю. Торсионная колесная ось и сцепное приспособление с опорным колесом, позволяют с легкостью доставить и разместить Ваш дровокол в любом месте, где Вы планируете заготовку дров. Надежный дизельный двигатель с мощностью 12 л.с. обеспечивает высокую производительность при незначительном потреблении дизельного топлива. Также, с такой машиной с легкостью можно предоставлять услуги по заготовке дров.

При конструировании дровокола серии GT-5 особое внимание уделялось аспектам максимальной надежности и минимизации обслуживания. Мы понимаем, что наши гидроколуны основном эксплуатируются в частном секторе, где возможность квалифицированного обслуживания или ремонта практически отсутствует

Очень простая конструкция гидравлических колунов и в то же время использование качественных материалов и совершенной технологии сварки, сводит к минимуму возможность поломок.

Внешний вид уже готового гидроколуна

Фольга

Для второго рисунка мне понадобились:

• лист ватмана А3;
• акриловые краски;
• широкая кисть;
• фольга;
• тонкая кисть;
• вода;
• палитра.

Сначала выдавила цвета большими точками прямо на лист: белую в три ряда, зеленую — 2 ряда, черную — 1 нижний ряд, вверху справа — 5 точек синей краски. На поверхности получилось шесть рядов точек, которые заполнили весь лист, а синяя краска дополнила белую в верхнем ряду справа. Большой кистью размазала последовательно сверху вниз все точки, слегка смешала границы цвета, получился разноцветный фон. Стремилась нарисовать круглую зеленую полянку под чистым небом. После этого смяла фольгу в шарик и обмакнула в краску, смешав белую и чуть зеленой. Фольгой касалась рисунка, как будто промокая, начала с середины, потом вниз, по бокам, белой по небу. Так заполнила еще слоем весь фон. Взяла тонкую кисточку и справа нарисовала ствол дерева, шариком из фольги сформировала красноватую крону, большую, во всю ширину листа. В конце тонкой кисточкой, подчеркнула ствол, нарисовала качели и маленькую фигурку на них, добавила тень от огромного дерева. Пейзаж «Начало лета» был готов.

Виды гидравлического дровокола и популярные марки

Как уже говорилось выше, этот агрегат можно разделить на два типа, – дровокол гидравлический промышленный и бытовой вариант инструмента. Бытовой гидроколун используется, как правило, для заготовки дров для дачи или загородного дома, – его конструкция проста и не требует специальных навыков в эксплуатации.

Промышленный вариант инструмента имеет более сложную структуру, но принцип работы остается тем же, а благодаря дополнительным устройствам с его помощью можно не только колоть бревна, но и торцевать, а также осуществлять их погрузку и разгрузку.

По механизму и расположению полена гидроколуны можно разделить на три типа:

С горизонтальной укладкой – бревно располагается на желобе параллельно земле, нож же, в свою очередь, может быть закреплен двумя способами. В первом он зафиксирован и располагается на станине, а подвижным в этом варианте механизма является бревно, оно подается гидроприводом. Второй вид механизма устроен наоборот, – бревно неподвижно фиксируется, а гидропривод подает к нему нож;

Дровокол гидравлический вертикальный – полено фиксируется в вертикальном положении, острие ножа находится сверху и также при помощи гидропривода приводится в движение, опускаясь на бревно. Такой дровокол гидравлический занимает гораздо меньше места, а показатель производительности также имеет высокий, но имеет и недостаток – повышенный риск получения травм, так как бревно необходимо поддерживать руками;

Со смешанным механизмом – используются на деревообрабатывающих заводах и других промышленных предприятиях, бревно в данном случае можно расположить любым наиболее удобным способом.

1. Гидроколуны различаются по типу двигателей, и наибольшей популярностью пользуются такие модели:

• С электрическим двигателем – гидрокол такого типа применяется чаще в бытовой сфере, он имеет надежную конструкцию, прост в обслуживании и использовании, экологически чист, но имеет недостаток – ограниченный радиус из-за привязки к электросети;
• Дровокол гидравлический с бензиновым двигателем – обладает более высокой мощностью, подвижен, применяется в лесозаготовительной промышленности;
• Установки универсального типа, работающие от топлива или энергии в зависимости от внешних условий.

Стоимость гидроколуна во многом будет зависеть от его мощности, типа двигателя и других важных характеристик, но, как и скарификатор, – что это такое для газона, вы, наверняка, знаете, – такое устройство можно попробовать смастерить самостоятельно.

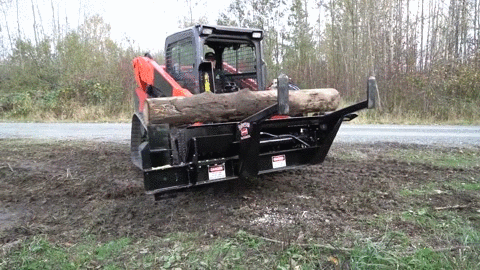

дровокол на производстве

Гидроколун Горыныч имеет высокие показатели производительности благодаря такой особенности, как быстрый ход поршня, устройство рассчитано на переработку большого объема древесины, поэтому подходит как для бытового, так и для промышленного использования.

Марка Добрыня имеет модели как с электрическим, так и с бензиновым двигателем, главными ее преимуществами являются простота эксплуатации, надежность конструкции, оптимальная скорость работы и привлекательная стоимость.

Среди импортных можно выделить китайскую марку Champion, – прочные и долговечные устройства, отличающиеся мобильностью за счет наличия колес, подходят для сезонной заготовки дров.

Марка AL-KO – электрические дровоколы, славящиеся немецкой долговечностью, не рекомендованы для раскалывания бревен большого размера.

Дополнить ряд наиболее востребованных брендов дровоколов можно такими марками, как Texas, Raptor, PROFI PLS, MTD и некоторыми другими.

Как сделать дровокол конусного типа своими руками

Основная сложность в этом устройстве – сама конусная деталь. Она должна иметь определенный шаг резьбы и форму.

В качестве привода можно использовать любой электродвигатель (в том числе бензиновый или на дизтопливе) подходящей мощности.

Принципиальная схема устройства достаточно проста.

Если винтовой колун насажен непосредственно на ось двигателя, то максимальная допустимая скорость вращения вала не должна превышать 500 об/мин. Мощность желательна от 3 кВт. Найти такой двигатель не просто, поэтому лучше использовать передаточные механизмы. Самый простой вариант – приводные ремни на шкивах. Большую продуктивность даст редуктор, например, от мотоцикла.

Последовательность изготовления:

• сварить стол с полкой, ориентируясь по высоте на свой рост (удобна столешница на высоте 70…85 см от пола). Положение полки зависит от длины приводного ремня. Ее лучше приварить уже ПОСЛЕ того, как установлен конус и определено место положения электродвигателя;
• с помощью распорок или опор автомобильного кардана установить на подшипниках конус;
• определить положение вала электродвигателя, приварить полку и установить на нее двигатель;
• вставить распорку из сгона гайки и трубы между двигателем и опорой конуса;
• натянуть цепь (приводной ремень) и проверить правильность движения конуса.

Важно: устанавливать чурки для раскола можно ТОЛЬКО ВЕРТИКАЛЬНО! В противном случае древесина может попасть под конус и заклинить его или изогнуть вал.

Для лучшего понимания принципа работы предлагаем посмотреть видео о винтовом дровоколе на основе двигателя стиральной машины.

Последовательность сборки и нюансы вытачивания, а также нарезки резьбы на конусе смотрите в видео ниже.

Как сделать дровокол гидравлический своими руками?

Основные этапы разработки станка своими руками:

1. Тип устройства (вертикальное, горизонтальное). Прежде чем приступать к проектированию самодельного дровокола нужно определится с функциями, которые он должен выполнять и схемой по которой он будет функционировать. Для частного сектора, подойдут станки вертикального устройства. Их производительность ниже но они занимаю намного меньше места, и их изготовление вполне доступно обычному человеку. Но это не значит, что самостоятельно нельзя сделать дырокол горизонтального типа.
2. Тип привода (бензиновый, электрический, ручной). Далее следует определиться с типом привода для дровокола. Бензиновый привод обеспечит самодельному гидравлическому колуну мобильность, и возможность применения прямо на делянке где производится рубка леса. Электрический мотор на много проще подключить к насосу, а также проще управлять им. Электромотор экологически чище бензинового, но сильно зависим от наличия электроэнергии, а значит весьма немобилен.
3. Устройство ножа (клин, нож, икс образный нож). Нож, раскалывает полено на две части. Икс образный нож, колет полено на 4 части. Конусообразный клин. Колет полено на несколько частей. Обязательно попадание клина в центр заготовки, иначе колка будет не эффективной.

Самый простой в устройстве и исполнении, самодельный дровокол на основе автомобильного домкрата. Такой станок вообще не требует внешнего привода. При таком устройстве чурка колется за счет усилия домкрата. Внизу рамы станка устанавливается домкрат, и при помощи его усилия чурка поднимается вверх. В верху рамы установлен нож, чурка давит на нож, за счет чего заготовка раскалывается на части.

Гидравлический дровокол на основе домкрата

Самодельные дровоколы на основе домкрата с ручным приводом обладают низкой производительностью, и колка дров икс образным ножом в таких устройствах весьма затруднительна. Также раскол одной заготовки занимает значительное время. Так что рассмотрим станки на основе бензинового или электропривода.

Схема дровокола гидравлического с приводом

Первым делом нужно сделать раму. Рама представляет собой балку, оптимальная ширина которой представляет 10-15 см.

На раму с одной стороны крепится нож, виды ножей описаны выше, но я рекомендую использовать икс образный нож для обеспечения максимальной производительности станка. Также следует предусмотреть перемещение ножа по раме, это обеспечит регулировку длинны заготовки, которую можно будет расколоть на самодельном дровоколе.

С другой стороны, на раму крепится гидроцилиндр, он закрепляется над рамой на высоте 6-7 см. На конце штока следует установить толкатель из листа метала, толщина которого находится в пределах 8-10 мм. Далее на раму крепится привод, управляющий блок и бак под масло. Все это соединяется шлангами высокого давления.

Разработка компоновочной схемы дровокола

Самодельный гидравлический дровокол выполняется по определенной схеме. В ней обязательно присутствуют основные элементы: 1 – нож с острым лезвием; 2 – толкатель; 3 – шток гидроцилиндра; 4 – бак; 5 – насос; 6 – распределитель; 7 – гидроцилиндр; 8 – станина.

Из бака 4 рабочая жидкость (масло) поступает насос 5. Гидрораспределитель 6 направляет потоки в разные полости гидроцилиндра 7. При подаче жидкости снаружи шток 3 цилиндра перемещает толкатель 2 в сторону лезвия 1.

Если на станине 8 в это время располагается фрагмент, который необходимо расколоть, то он будет двигаться на лезвие ножа 1 и раскалываться.

Чтобы самостоятельно начать изготовление установки для механической колки дров, необходимо скомпоновать основные элементы на станине.

Саму станину нужно изготавливать из прокатного профиля (двутавров или швеллеров). Так как усилие будет развиваться довольно значительное, то выбирается профильные элементы номеров от 14 до 20 (номер – это размер по высоте, выраженный в сантиметрах).

Станина устанавливается горизонтально на шасси. Подобное решение обосновано тем, что в будущем дровокол можно перемещать на небольшие расстояния во дворах. В период выпадения осадков установку можно перекатить под крышу.

Для удобного размещения бревен на станине монтируется ложе. Его изготавливают из листа металла. Задают профиль, чтобы происходило самостоятельное центрирование заготовки.

Разрубленные поленья выходят за пределы ножа. На выходе монтируют подставки. С них удобно брать дрова и переносить в поленницы.

Можно изготавливать машину с полуавтоматическим режимом работы. Оператор только подает заготовки и снимает расколотые фрагменты. Но подобные конструкции целесообразны при организации бесперебойной подачи заготовок на рубку. Нужны вспомогательные механизмы для подвоза напиленных чурбаков и ориентирования их перед подачей.

Автоматизированный дровокол оправдан при организации удаления разрубленных дров на место складирования.

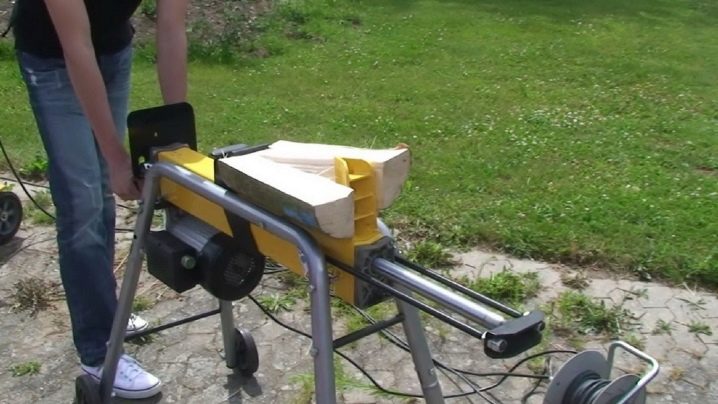

Значительно проще собрать конструкцию, в которой каждым движением толкателя управляет оператор. Производственный цикл производится в следующем порядке:

• Партия заготовок подвозится к дровоколу.
• Каждое бревно определенного размера укладывается на ложе.
• Переключается распределитель на подачу масла во внешнюю полость гидроцилиндра.
• Перемещаемый под давлением толкатель давить на заготовку. Она раскалывается, попадая на нож.
• Расколотые поленья перемещаются на подставки за пределами ножа.
• Оператор переключает гидрораспределитель для обратного перемещения толкателя.
• Пока исполнительный механизм возвращается к исходному положению, оператор выносит дрова за пределы установки.
• Далее цикл раскалывания бревен повторяется до полной переработки доставленной партии заготовок.
