Как выбрать картофелекопалку к мотоблоку

Картофелекопалка: самые ходовые модели и цена агрегата

Вполне понятно, что картофелекопалка является очень востребованным оборудованием. Поэтому-то промышленность и предлагает достаточно большой выбор вполне доступных и удобных в использовании моделей. О наиболее надежных и эффективных из них мы сейчас вам и расскажем.

Картофелекопатель ККМ-1

Данная модель относится к вибрационному типу. Подходит при работе на участках с влажностью до 27% и при облегченных грунтах. Вибрационная картофелекопалка также актуальна при сборе других разновидностей корнеплодов, в том числе свеклы, моркови и других. Обработка агрегатом ведется при глубине до 20 см, охват достигает 37 см. Само устройство весит 40 кг. При этом производительность довольно высока – можно обработать 0,2 га за час. В стандартный комплект включают лемех, а также просевную решетку. Купить картофелекопалку для мотоблока можно, если вы уже обзавелись мотоблоками «Салют», «Агат», «Каскад», «Фаворит», «МТЗ» или «Нева». Именно для них она и предназначена.

Картофелекопалка КВ М-3

Относится к оборудованию навесного типа. По конструкции является грохотной. Машина может работать с приводом от мотоблоков китайского, украинского и отечественного производства. Чаще всего купить картофелекопалку предпочитают для работы совместно с мотоблоками марок «Салют», «Заря», «Нева» или «Агат». Работа механизма возможна на сложных и сырых почвах. Для этой цели машина имеет специальный тип резаков. С их помощью создается больший уровень вибрационного воздействия в области решетки, благодаря чему земля перетряхивается значительно лучше. Модель захватывает 37 см по ширине, весит 39 кг, вглубь обработка производит в пределах 20 см. Почасовой уровень производительности составляет 0,1-0,2 га.

Картофелекопательный агрегат Полтавчанка

Данная картофелекопалка для мотоблока также работает по вибрационной технологии. Она идеальна при работе на небольших участках. Устройство массой в 35 кг может справиться с участками до 2 га. В течение часа обрабатывается 0,2 га, это примерно 2-3 км в течение часа. Картофелекопалка углубляется до 18 см, обрабатывая полосы до 39 см шириной.

Эта однорядная картофелекопалка комплектуется ремнем и штифтом. Они необходимы для надежного сопряжения с мотоблоками «Агат», «МТЗ», «Заря» и рядом других агрегатов отечественного производства. Устройство является навесным и подходит для обработки земли со средним уровнем тяжести, в пределах 30% влажности. Благодаря наличию опции регулировки по захвату, возможна корректировка величины заглубления.

Машина КТ-51

Картофелекопалка имеет массу в 47 кг. Ширина обрабатываемой ею полосы составляет 45 см. Опорные колеса позволяют корректировать глубину захвата в глубину. В агрегате также предусмотрена возможность изменения скорости транспортера, приводимого в движение мотоблоком. Подходит для мотоблоков тяжелого типа, в том числе марки «Кентавр», «Зубр». Минус лишь один – высокая стоимость.

Картофелекопалка КМ-2

Купить данную картофелекопалку стоит тем, кто хочет собрать урожай, не повредив картофель. Как правило, устройства этой марки используют на участках небольшого размера. Данный агрегат привлекателен тем, что обеспечивает качественное отделение клубней, не допуская пропусков.

Огромное достоинство агрегатов данной модели заключается в постоянном наличии запасных частей. Они предлагаются практическими всеми гипермаркетами, занимающимися садовой техникой. Стабильно работать машина может на любом типе почвы. Картофелекопалка обладает специальным узлом, позволяющим изменять уровень заглубления при обработке.

Российские предприятия торговли предлагают большой выбор разнообразных картофелекопательных агрегатов. Их стоимость составляет 6 тыс. рублей и более. Имеющаяся в магазинах ассортиментная линейка отличается достаточно большим разбросом эксплуатационных параметров. Это дает пользователям возможность выбрать именно ту машину, которая необходима.

Какую картофелекопалку выбрал бы я

Экспертом в области картофелекопания я себя не считаю. Однако, изучив технические характеристики перечисленных выше агрегатов, я бы отдал предпочтение агрегату КТ-51. Он обладает вполне достаточной шириной захвата, достаточно легок и, что самое главное, имеет большое число различных регулировок.

Конечно, кто-то с моим выбором может не согласиться. Но оно и понятно, каждый выбирает, руководствуясь своими личными соображениями.

Как присоединить к мотоблоку?

Для разных мотоблоков могут подходить разные агрегаты. Если мотоблок имеет массу до 150 кг, то его можно использовать наравне с обычными картофелекопалками. Картофелекопалка передвигается по участку с минимальной скоростью, поэтому агрегат должен иметь достаточную тяговую силу.

Не каждый движок сможет «держать» минимальные обороты – бензиновые силовые установки нередко глохнут на скорости 1-2 километра в час. Дизельные мотоблоки лучше справляются с подобными задачами – такие устройства подходят для вибрационных агрегатов средних параметров. Тяжелые мотоблоки могут работать с агрегатами любого типа. Исходя из параметров мотоблока, можно подобрать нужный агрегат.

Мотоблок может иметь как универсальное крепление, так и присоединяться только к определенному виду механизма. Обычно применяются вибрационные копалки.

При создании картофелекопалки (или ее покупки) следует учитывать ширину полосы обрабатываемой почвы и глубину. Скорость движения устройства не превышает обычно двух километров в час – это максимальное значение.

Стоит также учитывать качество и характер грунта на участке. Например, картофелекопалка ККМ может работать только с почвами, влажность которых не превышает 30%. Обычно производительность картофелекопалки составляет не более 0,21 гектара в час.

О том, как сделать картофелекопалку своими руками, смотрите в следующем видео.

Как выбрать агрегат

Популярных моделей много. Все они предназначены для огорода, дачи, для индивидуального или коллективного пользования. Но прежде, чем принять окончательное решение и не допустить ошибки при выборе, необходимо определиться с такими параметрами:

1. Площадь обрабатываемого участка. Чем она больше, тем мощнее должна на ней работать техника.
2. Качество почвы. При жестких грунтах самое простое оборудование не даст возможности добиться желаемого результата.
3. Влажность. Самые дешевые аппараты не в состоянии справиться с мокрой землей.
4. Материальное состояние пользователя.
5. Габариты рабочего механизма агрегата, которые оказывают влияние на его продуктивность. Узкие приспособления лучше всего использовать для сада. Они в состоянии справиться с одиночными грядками. Широкие виды стоит использовать на существенных плантациях.
6. Способ очистки клубней от земли. Разные модели по-разному реагируют на чернозем, глину, песчаники, суглинки.
7. Принцип работы устройства.
8. Наличие дополнительных аксессуаров (колес) в качестве дополнительной опоры для тяжелой техники.
9. Виды крепежных элементов. Есть винтовой способ или с использованием сварки.
10. Ценовая политика, надежность компании — производителя и рейтинг товара.
11. Состояние основного оборудования. Устаревшие модели могут не справиться с современными навесками.

По мнению покупателей, выбирать модель необходимо, исходя их индивидуальных критериев. Можно ознакомиться с советами и рекомендациями специалистов. Желательно посетить специализированные магазины и воочию увидеть представленный товар, пощупать его, проанализировать особенности, узнать, сколько что стоит. Для улучшения восприятия можно самостоятельно составить сравнительную таблицу. Хотите заказать товар онлайн, хотя бы просмотрите прилагаемые фото и убедитесь, что именно такой агрегат вам нужен.

Как сделать картофелекопалку для мотоблока своими руками

Перед тем как приступать к изготовлению устройства, облегчающего сбор урожая, необходимо понять его принцип. Самодельная картофелекопалка для мотоблока состоит из двух стальных ножей, использующихся для разрезания пластов грунта. Корнеплоды, собранные лемехом, вместе с землей поступают по решетке в специальный бункер для овощей.

В отличие от сварных швов болтовое соединение является несколько выигрышным вариантом, поскольку дает возможность в случае необходимости разобрать по частям копалку. Здесь не требуется специальных инструментов, достаточно воспользоваться дрелью со сверлом и парой ключей. Самодельная копалка для мини-трактора, мотокультиватора изготавливается из металлических листов толщиной 5-7 мм. Таких размеров вполне хватает для сборки высокопрочностной конструкции.

Подготовительный этап

Для небольших хозяйств лучше изготавливать устройства средних размеров. Их проще навешивать на мотоблок, они не создают трудностей в процессе эксплуатации. Чтобы сделать грохотную картофелекопалку своими руками, потребуется произвести необходимые расчеты и с их учетом создать чертеж, схему. Только при таком подходе можно изготовить агрегат для сбора корнеплодов.

Материалы и инструменты:

• Для изготовления основы устройства – рамы – понадобится несколько металлических уголков размером 63×40 мм. Их нужно приварить друг к другу.
• Железный швеллер №8 или трубы длиной 130 см.
• Листовой металл толщиной 7 мм для ножей и стенок.
• Арматура с сечением 10 мм.
• Метизы в случае крепления деталей при помощи болтов.
• Цепь, способствующая передаче вращательных движений.
• Металлические стойки (фрагменты труб, швеллера).
• Резиновые либо металлические колеса (зависит от типа грунта на участке).
• Барабан из арматуры либо металла.
• Болты №10 для крепления ножей.
• Сварочный агрегат для изготовления основы устройства и соединения его частей.
• Головки на трещотке или набор гаечных ключей.
• Молоток, кувалда.
• Ножовка по металлу, ножницы.
• Дрель и набор сверл для работы с металлом.

Технология изготовления

Чтобы понятнее и проще было изготовить картофелекопатель грохотного типа своими руками, рекомендуется четко придерживаться этапов сборки:

1. Первым делом при помощи сварочного аппарата соединить швеллер (трубу) и металлические уголки. В итоге получится основа самодельного агрегата – рама, на которой будет держаться вся конструкция. Длина основы 120 см.
2. Отступив от рамы вниз 30 см, нужно приварить еще одну трубу (швеллер), которая потребуется для монтажа регулирующих элементов картофелекопалки.
3. Начав с одного из краев, приваривают вертикально к земле металлические стойки, выдерживая шаг длины стоек в 10 см (первая, самая длинная, – 50 см, а потом 40 см, 30 см). К этим стойкам сваркой присоединяют основание, на котором будет крепиться решетка из прутьев.
4. После всех манипуляций необходимо соединить металлические стойки между собой, используя остатки швеллера. В итоге они должны напоминать треугольник.
5. К одному из таких треугольников следует приварить металлическую пластину шириной 30 см. Когда сварочные швы полностью остынут, нужно согнуть ее, используя для этих целей кувалду, затем зафиксировать у второго треугольника. Нож можно изготовить из хорошо заточенных металлических пластин (двух штук), ненужного плуга либо фрагмента трубы (200 мм), изогнутой по форме плуга. Обязательно следует произвести заточку лемеха. Крепить его лучше к элеватору болтами, размер которых 10.
6. Следующим этапом следует приварить арматуру к раме, приступая со стороны металлической пластины. Другая ее сторона должна оставаться в свободном положении. Между арматурой необходимо выдерживать расстояние в 4-4,5 см. Чтобы поднятые клубни из земли не вываливались из решетки, можно по бокам прутьев присоединить сваркой лист толстого металла. Как вариант, вместо элеватора можно использовать барабан-очиститель, выполненный из арматуры с сечением 10 мм в виде полуцилиндра. Его крепят к основанию копалки.
7. На решетку или элеватор нужно установить валы, которые будут реагировать на вращение колес, создавая вибрацию.
8. При помощи подшипников крепят редукционный блок к стержню.
9. В завершение собирается опорно-транспортный узел, в который входят роликовые цепи, колеса, металлические диски, стержень. Благодаря цепям происходит передача вращательных движений на валы. В качестве соединяющего моста выступает стержень, который крепится звездочками. К нему сваркой присоединяются диски, необходимые для установки колес.

Крепление для мини-трактора, мотоблока аналогично крепежу к ним других устройств.

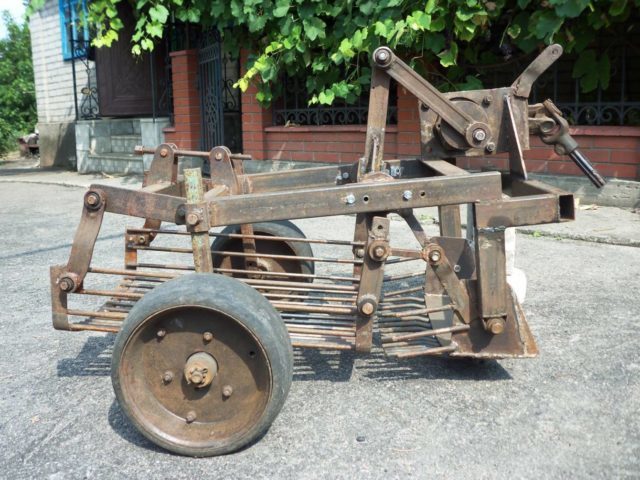

Грохотная

Этот агрегат для копки картофеля также называют вибрационной картофелекопалкой, копалкой-трясучкой. Грохотная картофелекопалка состоит из трех частей — ножа, движущейся решетки с механизмами, обеспечивающими ее вибрацию, и металлического каркаса (рамы).

Картофелекопалка изготавливается в течение нескольких часов, работа требует опыта и навыка работы с сельхозтехникой. Для изготовления агрегата понадобятся:

• болгарка;
• сварочный аппарат;
• дрель, сверла по металлу;
• металлический профиль со стороной квадрата 2,5 см;
• стальной лист толщиной 3-5 мм;
• проволока стальная диаметром 8 мм (или арматура не рифленая того же диаметра);
• колеса;
• болты, шарниры, рычаги, эксцентрик, мерная лента, расходные материалы.

Также понадобится линейка и карандаш для разметки. Порядок работы при изготовлении грохотной картофелекопалки:

• отмеряют и нарезают металлический профиль для рамы (каркаса);
• сваривают каркас;
• в нижней части каркаса приваривают стойки для колес;
• внутри каркаса приваривают держатели для шарниров, на которые будет подвешиваться грохот;
• приваривают к каркасу кронштейны для установки редуктора и механизмов, которые будут создавать в агрегате возвратно-поступательные движения (вибрацию);
• из металлических прутьев сваривают короб-просеиватель (грохот);
• грохот на шарнирах подвешивают внутри каркаса;
• на кронштейны крепят редуктор, другое оборудование для создания вибрации, соединяют их с грохотом. При работе вращение вала мотоблока передается через механизмы (рычаг и шатун) на грохот, колебания создают вращение эксцентрика;
• из стального листа вырезается и изгибается до нужной формы нож картофелекопалки;
• нож-лемех на шарнирах крепится к нижней части рамы и грохоту;
• на агрегат надевают и закрепляют колеса.

Лемех-нож для гравитационной картофелекопалки делают разной формы. Он может быть согнутым и заостренным, выпуклым и вогнутым.

Копка картофеля происходит следующим образом:

• Лемех заглубляется в грунт и срезает его вместе с клубнями.
• Нож постоянно колеблется в соответствии с колебаниями грохота, срезает грунт с картофелем и немного подкидывает клубни вверх, в грохот. Грохот совершает вибрационные, возвратно-поступательные движения в раме.
• Очищенные клубни скатываются с решетки и падают на пашню за картофелекопалкой (или сбоку от полосы, в зависимости от конструкции агрегата).

Вибрационная картофелекопалка используется для уборки картофеля на больших площадях. Этот агрегат имеет ряд достоинств:

• Захват полосы составляет 38-40 см.
• Глубина проникновения ножа в почву — 20-25 см.
• Потеря урожая составляет, в зависимости от сорта картофеля и сыпучести грунта, от 2 до 10%.
• Вибрационная картофелекопалка имеет и ряд недостатков. Они обусловлены особенностями конструкции.
• Вибрации грохота-просеивателя передаются на рычаги управления мотоблоком, что делает длительную работу утомительной.

При копке участок нужно полностью очищать от сорняков и картофельной ботвы. В противном случае трава и ботва будут набиваться под решетку грохота и в крепления колес.

В улучшенных картофелекопалках грохотного типа вибрацию гасят, устанавливая два эксцентрика вместо одного.

Как окучивать картошку мотоблоком

При выборе мотоблока для личного подсобного хозяйства предпочтение следует отдавать тем моделям, которые рассчитаны на эксплуатацию с дополнительным оборудованием разных типов. А сами прицепные агрегаты (плуг, окучник, картофелекопалка, косилка) можно изготовить в домашней мастерской.

Уборка картофеля мотоблоком проводится не только на больших площадях, механизированный помощник будет востребован и на дачном участке. Надо только оснастить его навесным оборудованием (купленным или изготовленным самостоятельно). Принцип действия у всех агрегатов похож. Лемех вонзается в грядку, поднимает пласт земли вместе с корнеплодами, оставляя их на поверхности. Человеку остается только собрать выкорчеванный картофель в мешки.

При выборе мотоблока учитывают мощность агрегата и тип почвы, на которой он будет применяться. С помощью мотоблока средней мощности за час можно собрать урожай с 20 соток земли. Для уборки урожая с большого картофельного участка подойдет мотоблок, мощность которого больше 5 л. с., для меньших участков можно выбрать агрегат полегче и с меньшей мощностью.

Окучивание картофеля — важный для развития клубней процесс. Если не приваливать землей кусты, то расти будут корни, а картофелины будут мелкими и деформированными. Под толщей земли плоды будут защищены от вредителей, к тому же в процессе параллельно происходит очищение земли от сорняков. Проведение такой работы требует немалых физических усилий, а если участок большой, то и временных затрат.

Обработка картофеля мотоблоком имеет ряд преимуществ перед ручным окучиванием. Правила обработки почвы механизированным способом при этом обязательны для соблюдения. Окучивать картошку мотоблоком надо после дождя, когда земля впитает влагу. Гребни сухой земли могут привести к пагубным последствиям, а из мокрой получатся вязкие комки.

Для работы понадобится листерный или дисковый самодельный окучник для картофеля. Если оборудовать окучник регулировочным механизмом, то можно будет подстраивать инструмент под ширину междурядий, меняя положение крыльев. Популярностью пользуются простые по конструкции дисковые окучники.

У навесного дискового устройства с узлом крепления к мотокультиватору может быть 1 пара дисков или несколько пар (количество зависит от мощности машины). Диски вогнутой формы — главный элемент конструкции, их изготавливают из листа стали толщиной 2 мм и скрепляют между собой под углом. Диски вращаются за счет скольжения во втулках.

Перед началом работы мотоблоком надо настроить угол наклона и глубину задела. Картофель окучивают на малой скорости, перемещая мотоблок и прицеп ряд за рядом. Первое окучивание опытные земледельцы рекомендуют проводить при появлении ростков. Картофель даст подземные побеги, и куст будет мощным, с крупными клубнями. Когда кусты вырастут до 30-40 см, окучивают картофель во второй раз. Если на участке почва тяжелая, плотная, то провести рыхление можно еще раз.

Как сделать самодельное приспособление своими руками

Сделать картофелекопалку для мотоблока своими руками сумеет даже начинающий мастер. Изготовление агрегата не требует значительных финансовых затрат. Агрегат получается простым, поэтому для его ремонта и обслуживания не потребуется привлекать специалистов.

Устройство для копки картофеля делают из гнутого металлического листа и прутьев. Детали сваривают и крепят к корпусу. Мотоблок перемещается, зубья выгребают картофель, а земля просыпается между прутьями.

Составляя чертёж для картофелекопалки своими руками, размеры и тип конструкции выбирают исходя из ширины междурядий и глубины посадки.

Необходимые инструменты и материалы

Мотоблок оснащают навесной картофелекопалкой собственноручного изготовления, если площадь участка измеряется в сотках, а не десятках гектаров. В промышленных масштабах уборку целесообразно проводить с применением покупного устройства.

Материалы, инструменты и составляющие конструкции:

• стальные или железные прутки (арматура);
• швеллер;
• уголок;
• сталь толщиной 5-8 мм;
• лазерный уровень или угольник;
• пластины для крепежа;
• гайки, болты;
• дрель, гравёр;
• сварочный аппарат;
• болгарка;
• регулировочная тяга;
• подвесная система;
• рама;
• грунтозацепы (колёса).

Не обязательно покупать все детали — сделать картофелекопалку для мотоблока своими руками несложно из тех, что были в употреблении.

Из трубы прямоугольного или квадратного сечения изготавливают основу

Пошаговый процесс сборки и монтажа

Особенность отечественного климата такова, что во время уборки картофеля грунт бывает влажным. Простейшая копалка здесь не поможет — потребуется более эффективное устройство. Сборку выполняют в определённой последовательности.

Основу изготавливают из трубы прямоугольного или квадратного сечения со сторонами 4 см или более. Опорные балки делают из 4-метровой металлической заготовки. Её разрезают на отрезки длиной 80 и 120 см, из которых сваривают прямоугольную раму. Углы соединяют газо- или электросваркой.

Тяги и их крепления

Перемычки приваривают к раме, но не посередине сторон, а на расстоянии четверти длины от края. С обратной стороны рамы вертикально приваривают опорные трубки, а к ним крепят основу для оси.

Для крепления используют гайки и болты, отверстия проделывают дрелью или гравёром. На ось устанавливают колёса.

Вертикальные стойки

Всего делают 3 вертикальных стойки с каждой стороны рамы. Первая — длиной 50 см, на расстоянии 5 см от края прямоугольника. Вторая имеет размер 40 см и отстоит от первого профиля на 40 см. Третья стойка — на расстоянии 40 см от второй, длиной 30 см. В результате получается убывающая лесенка.

Для того, чтобы агрегат не разрушился от сильных нагрузок, нужна жёсткость для стоек

Усиление жёсткости

Стойки усиливают полосой металла толщиной 0,5 мм. В нижней части элементы соединяют между собой под углом 45 градусов. Жёсткость для стоек нужна для того, чтобы агрегат не разрушился от сильных нагрузок.

Лемех или рало

Рало делают из металлического листа толщиной 0,3 мм. По чертежу вырезают лопасти, а к ним с помощью сварки присоединяют плуг. Чтобы лопасти лучше захватывали землю, нужно придать им выпуклую форму.

Изготовление скатной доски

Доска, по которой клубни будут скатываться, очищаясь от грунта, тоже входит в конструкцию агрегата. Чтобы не утяжелять конструкцию, скат делают из тонких металлических прутьев. Подойдёт арматура длиной 1,2 м и диаметром 1 см. Отрезки приваривают на расстоянии 4-5 см друг от друга.

Тяги для регулировки

Тяги не относятся к обязательным элементам, но они облегчают использование картофелекопалки для мотоблока на сыром и тяжёлом грунте. Как вариант, регулируемую конструкцию крепят к отдельной раме, а её присоединяют к основной. Крепления затягивают болтами и гайками.

Легкость передвижения по рядам зависит от ширины шин

Опорные колёса

Колёса — обязательная часть картофелекопалки. От ширины шин зависит легкость передвижения по рядам: узкие колёса при движении проваливаются в грунт, особенно если он сырой. Подойдут шины от садовой тачки или другого ненужного устройства.

Транспортёр для лучшей очистки

Копалка вибрационная упрощает подрезку слоя почвы с картофелем. Однако очистка клубней от остатков земли не всегда проходит успешно, поскольку срезанный пласт передвигается по прутьям под напором. Дополнительного воздействия нет, а прутья часто забиваются, что создаёт неудобства в процессе копки — приходится делать остановки для очистки.

Транспортёр — это движущаяся часть в картофелекопалке, куда поступает грунт с клубнями. Этот механизм позволяет сепарировать срезанный слой. В результате клубни получаются чистыми, практически без налипшего грунта. Транспортёр можно направить в приёмный бункер, что избавит от ручного труда на поле.

В целом конструкция аналогична вибрационной копалке, только вместо прутьев стоит транспортёр. Его выполняют из металлических прутьев или трубок, которые расположены параллельно друг другу. Они устанавливаются в подвижный обод или цепь. Можно изготовить транспортёр из стальной сетки или резиновой ткани.

Механизм приводится в действие от вала сельхозтехники через редуктор. Далее крутящий момент передаётся через цепь или зубчатую передачу. Перед изготовлением подобного устройства лучше изучить заводские схемы. Народными умельцами представлено множество конструкций, и каждый стремится предложить что-то оригинальное, что усовершенствует механизм.

Шаги по созданию транспортёрной копалки:

1. Изготовление рамы. Для этого используют стальной профиль с прямоугольным сечением.
2. Нож-лемех делают из листовой стали.
3. К каркасу крепят валики для ленты транспортёра.
4. Собирают ленту транспортёра и устанавливают.
5. Устанавливают кронштейны для редуктора и цепной или зубчатой передачи, после чего крепят сами устройства.
6. Ставят колёса.

Самодельная копалка для мини-трактора при установке приёмного бункера позволит механизировать весь процесс сборки урожая. Главное, что для создания подобного устройства не нужно тратить много денег. Необходимый материал найдётся дома или на свалке. В крайнем случае можно воспользоваться старыми механизмами.

Вибрационные картофелекопалки

ККМ-1

В конструкции вибрационной картофелекопалки ККМ-1 для мотоблока Нева есть активный лемех и грохот-решетка, приводимая в движение ремнем. С помощью лемеха подрезается пласт земли на нужную глубину, далее он поступает на решетку, где за счет вибрации земля просеивается и остается собственно сам картофель и крупные куски земли, после чего все это сбрасывается по ходу движения мотоблока. Картофелекопалки такого типа работают при ширине междурядий 60-70 см. Так же с помощью такой конструкции собирают лук, чеснок, свеклу и т.п.

Технические характеристики

• Габаритные размеры: 70*70*60 см.
• Масса: 45 кг.
• Ширинка захвата: 39 см.
• Производительность: до 0,2 га/час.
• Глубина выкапывания: 20 см.
• Привод от мотоблока: шкив, клиновидный ремень.
• Совместима с мотоблоками: Нева, Каскад, Ока, Фаворит.
• Цена: 12000 руб.

Модели ККМ-2 и ККМ-3 характеристиками особо не отличаются, единственное, привод от мотоблока идет через ВОМ, а не через ремень и устанавливаются они на мотоблоки МТЗ, Агро и минитрактор МТЗ 132Н соответственно.

Плюсы

• Может работать на тяжелых грунтах,
• Хорошие ширина захвата и глубина выкапывания,
• Хорошо очищает картофель от земли,
• Удобна в использовании,
• Эффективность на больших участках земли,
• Небольшой расход топлива у мотоблока.

Минусы

• Цена,
• Нет смысла использовать на небольших дачных участках.

КВМ-3

Еще одна вибрационная, грохотная картофелекопалка. Универсальная навеска, которая подойдет для мотоблока, как с правым, так и с левым шкивом. Выкапывает картошку даже на тяжелых грунтах. Для этого к ней цепляется дополнительный нож. Минимальная требуемая мощность – 6 л.с. Совместима со всеми типами мотоблоков, как с китайскими и российскими, так и с японскими.

Технические характеристики

• Габаритные размеры: 90*67*56 см.
• Масса: 34 кг.
• Ширинка захвата: 39 см.
• Производительность: до 0,2 га/час.
• Глубина выкапывания: 20 см.
• Привод от мотоблока: шкив, клиновидный ремень.
• Совместима с мотоблоками: Нева, МТЗ, Агат, Салют.
• Цена: 9000 руб.

Плюсы

• Подойдет практически к любому мотоблоку,
• Работает на тяжелом грунте,
• Стоимость.

Минусы

Эффективность несколько ниже чем у ККМ-1.

Полтавчанка

Картофелекопалка для мотоблока вибрационного (грохотного) типа. Может работать как от приводного ремня (с левым и правым расположением) так и от заднего вала отбора мощности. Заглубление можно регулировать с помощью пневматических колес. Отличная универсальность и высокая производительность делают эту картофелекопалку одной из лучших для эффективного сбора урожая картофели и других корнеплодов.

Технические характеристики

• Габаритные размеры: 95*79*80 см.
• Масса: 34 кг.
• Ширинка захвата: 40 см.
• Производительность: до 0,25 га/час.
• Глубина выкапывания: 25 см.
• Привод от мотоблока: шкив, клиновидный ремень, ВОМ.
• Совместима с мотоблоками: Нева, МТЗ, Вейма, Салют, Булат, Мотор Сич, Форте, Зубра, Фаворит, Кентавр, Каскад.
• Цена: 9600 руб.

Плюсы

• Агрегируется с любым мотоблоком с ременным приводом или ВОМ,
• Отличная производительность,
• Высокое качество изготовления,
• Работает, в том числе и на тяжелых почвах.

Минусы

Громоздкая.

КМ-1 для мотоблока МТЗ

Вибрационная картофелекопалка КМ-1 агрегируется с мотоблоком МТЗ-09Н через его задний вал отбора мощности. Штатный колеса металлические. Все шарнирные соединения выполнены через сайлент блоки (резиновые втулки).

Технические характеристики

• Габаритные размеры: 85*68*58 см.
• Масса: 35 кг.
• Ширинка захвата: 38 см.
• Производительность: до 0,2 га/час.
• Глубина выкапывания: 18 см.
• Привод от мотоблока: ВОМ.
• Совместима с мотоблоками: МТЗ.
• Цена: 14500 руб.

3 Советы по выбору

К покупке картофелекопалки нужно подходить со всей ответственностью. Во-первых, оборудование стоит недешево, во-вторых, оно приобретается не на один год. Выбирая подходящую модель, следует учитывать следующее:

• площадь территории, с которой требуется убирать урожай;
• тип грунта и степень его засоренности;
• характеристики тягловой техники и вспомогательного устройства;
• условия эксплуатации;
• финансовые ресурсы, имеющиеся в наличии.

Только после тщательного изучения предоставленной информации, сравнения цен и основных параметров предлагаемых картофелекопалок можно приобрести ту модель, которая подходит в данном индивидуальном случае.

Виды картофелекопалок

Такие агрегаты различаются размерами, шириной рабочей полосы и особенностями конструкции. Если вас интересует самодельная картофелекопалка, то для начала рассмотрите особенности каждого вида такого приспособления. Самыми популярными являются грохотные и веерные агрегаты, но более опытные мастера способны изготавливать барабанные и транспортерные копалки для картофеля. Подробнее о видах конструкции:

• Веерные (стрельчатые). Из-за характерной формы плуга производители часто называют агрегат такого типа «Дельфином». Это самый простой вариант картофелекопалки, который стоит недорого. Он с легкостью приспосабливается под любую модель мини-трактора или мотоблока. В конструкции нет движимых узлов. Принцип действия заключается в том, что грунт с клубнями подрезается ножом, после чего срез попадает на поверхность прутьев, где земля ссыпается обратно. При этом клубни в чистом виде ложатся сверху почвы. Такая копалка хороша на земле с невысокой плотностью, но она имеет относительно низкую эффективность – поднимает наверх около 85% урожая.
• Вибрационные (грохотные). По сравнению с предыдущими более эффективные – извлекают из почвы до 98% клубней. Механизм работы такой: верхние слои вместе с картошкой подхватывается и помещается на вибрационный стол. Затем под воздействием вибрации почва начинает отслаиваться и уходить через щели. Картофель при этом выпадет с другой стороны приспособления. Такая картофелекопался подходит и для сбора других овощей. Минусом является сложность изготовления.
• Транспортерные. Могут свободно работать на базе таких мотоблоков, как «Нева». По конструкции очень схожи с вибрационными устройствами – они состоят из лемеха и движущегося транспортера. Последний имеет специальное зацепное устройство, которое поддерживает клубни на платформе и очищает от грунта. Транспортерный агрегат имеет большую практичность по сравнению с вибрационным. Минусом является то, что его нецелесообразно использовать на почве с легкой степенью плотности. Он стоит дороже веерного аналога.
• Барабанные. Картофелекопалка, оснащенная барабаном, используется для обработки полей с применением минитрактора. Механизм действия предполагает вращение решетчатой конструкции, за счет которой клубни картофеля очищаются от грунта. Но пользователи барабанной картофелекопалки отмечают, что в барабане повреждается кожура картофеля. Самодельные приспособления такого типа встречаются редко, т. к. их изготовление является непростым делом, ведь оно предполагает изучение схем, чертежей.

Картофелекопалка барабанного типа

Картофелекопалки с барабаном хорошо показали себя при сборе урожая на больших площадях. Этот агрегат состоит из трех частей:

• рамы с колесами;
• ножа (лемеха);
• вращающегося барабана, сделанного из стальных прутьев.

Нож крепится к раме на шарнирах. Он подрезает грунт, который вместе с клубнями поступает в барабан. При вращении барабана комки почвы разбиваются и земля через решетку просыпается вниз. Картофель перемещается к торцу барабана и выпадает на пашню.

Барабан через зубчатые передачи, цепи и редуктор соединен с валом трактора, откуда на него передается крутящий момент. Широкий нож глубоко подсекает грунт, что снижает потери урожая до минимума, а прохождение клубней по полости барабана не наносит им повреждений. Этот агрегат оправдывает затраты и время на его изготовление высокой производительностью.
