Как сделать откатные ворота своими руками: материалы и монтаж

Типы конструкций

Основное отличие типов раздвижных конструкций между собой заключается в способе перемещения роликов при открывании и закрывании ворот. В каждой из разновидностей используются специальные роликовые механизмы, но устанавливаются они по-разному.

Подвесной тип конструкции

Створка ворот передвигается на роликовых тележках расположенных на опорной балке, которая крепится на столбах в верхней части проезда. Это самый долговечный и износостойкий вариант. Балка выдерживает довольно большой вес, поэтому для облицовки ворот можно использовать любые материалы, а ширина створки практически не ограничена. В качестве недостатка выступает то, что проезд высокого автомобиля может быть ограничен несущей балкой.

Подвесные конструкции чаще всего устанавливают на производственных площадях. Чтобы увеличить пространство для проезда, балку крепят на высоких опорных столбах. Это намного увеличивает металлоемкость и стоимость всей конструкции, поэтому для частного сектора такой вариант рассматривается крайне редко.

Но если высота въезда на территорию частного дома изначально ограничена декоративными или другими конструктивными элементами, подвесные ворота подойдут как нельзя лучше.

Рельсовый тип конструкции

Этот вид раздвижных ворот самый простой в производстве и установке. Опорной частью является так называемый рельс, по которому на специальном ролике передвигается створка. Устанавливается рельс по линии движения ворот на одном уровне с дорожным полотном, чтобы не создавать помех для проезда транспорта. Максимальный пролет между столбами забора может составлять 6 метров.

В рельс может забиваться снег и образовываться наледь, препятствующие правильной работе всей конструкции. Кроме того, требуется его постоянная очистка от песка и грязи.

Фундамент удерживающий главный рельс должен быть устойчивым, без сколов и трещин, иначе ворота могут деформироваться и быстро прийти в негодность. Рельсовый тип ворот обычно используют на дачах и домах, которые посещаются только в летний период.

Консольный тип конструкции

Данный вид — самый распространенный вариант откатных ворот, представляющий собой створку с противовесом, установленным на консольных блоках. Отсутствие контакта нижней несущей балки с дорожным полотном является основным достоинством такой конструкции. Благодаря этому почти полностью исключены проблемы из-за непогоды.

Из недостатков можно выделить долгий процесс заливки фундамента под закладную и сложность установки консоли. Общая длина конструкции на 50% больше створки ворот, что делает невозможной ее установку при большом проеме и недостаточной ширине участка.

Удобнее в использовании и эстетичнее на вид будет отдельная калитка, которая обустраивается вплотную к воротам – в месте, где не предусмотрен откат створки.

Все три вида выкатных конструкций можно сделать механическими или автоматическими. Механические ворота открываются и закрываются вручную, тогда как автоматические управляются пультом и приходят в движение с помощью специального мотора. Автоматику при желании можно установить чуть позже, в период эксплуатации, воспользовавшись услугами специалистов.

Основные трудозатраты приходятся на изготовление и установку полотна ворот. Обшивка бывает односторонней и двухсторонней. Внешний вид со стороны въезда ничем не отличается.

Виды ворот

Ворота со встроенной калиткой бывают нескольких видов. Они отличаются между собой в зависимости от способа открывания и применяемых материалов для их изготовления и могут быть:

1. Откатные с внутренней калиткой.
2. Автоматизированные.
3. Распашные.
4. С калиткой из древесины.
5. Конструкция из профнастила.

Это интересно: откатные, распашные и автоматические въездные ворота.

Наиболее популярным уличным вариантом являются откатные ворота с калиткой внутри. Он применяется довольно часто, так как является удобным в использовании и забирает немного пространства. Тем не менее, для обеспечения нормального функционирования необходима ровная поверхность. Одной из составляющих таких ворот выступают направляющие полозья для роликовых кареток, предусмотренные для облегчения процесса открывания и закрывания.

Следующий вариант — ворота с автоматизацией. Эта система состоит из 1 или 2 электроприводов, антенны, сигнальной лампы и электромагнитного замка. Чтобы конструкция работала, к ней необходимо подвести электричество.

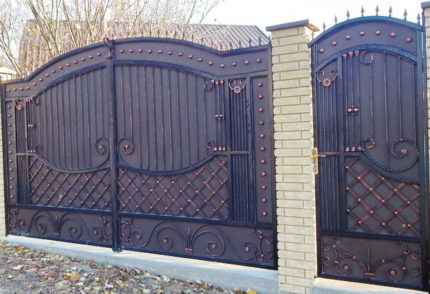

Распашные ворота — один из видов ворот с калиткой во двор, который обладает своими привилегиями:

1. Удобство в использовании.
2. Легкость монтажа.
3. Возможность оборудования защитного устройства для повышения безопасности.

Однако наряду с этими достоинствами существует один недостаток: необходимо много пространства для обеспечения правильного функционирования. Также могут возникнуть некоторые сложности эксплуатации в зимний период, если рядом находятся сугробы. В связи с этим возникает необходимость расчистки снега.

Калитки и ворота из дерева имеют эстетичный внешний вид и массивность. Срок использования таких конструкций не очень длительный, так как древесина страдает от негативных факторов окружающей среды. Вода — главный враг дерева, в связи с чем нужно перед изготовлением такой конструкции предварительно защитить ее, обработав поверхность специальным средством.

Порода дерева также имеет очень важное значение. К примеру, дуб очень устойчив к воздействию природных явлений

Конструкции из профнастила имеют много достоинств, к которым можно отнести:

1. Широкий цветовой спектр.
2. Устойчивость к воздействию погодных условий, защита от коррозии.
3. Относительно легкий вес.
4. Отсутствие надобности делать крепкий каркас.

Ворота могут быть сделаны из различных материалов
Это полезно: основные параметры профлиста и нюансы при выборе профнастила.

Виды и способ открывания ворот

Различаются ворота способом открывания и конструкцией. Бывают распашные, раздвижные, комбинированные, откатные, подъемные.

Также разделяются воротные системы по типу привода – механические или автоматические.

Для ограждения частных домов или коттеджей чаще всего используются распашные и раздвижные варианты с калиткой.

№1: Распашные ворота с калиткой

Распашные типы ворот могут быть двухстворчатыми или же одностворчатыми. Наиболее распространенная конструкция: калитка и две створки. Они могут открываться вручную или автоматически. Полотно к раме крепится посредством петель.

Каркас ворот должен быть прочным. Особенно это касается моделей со встроенной калиткой, ведь ее установка в одну из секций существенно утяжеляет конструкцию.

Створки распашных ворот могут распахиваться на 90-110˚. В высоту они бывают до 4-5 м. Конструкции подходят для установки даже в очень широкие проемы – до 15 м

При проектировании воротных систем распашного типа нужно сначала определиться с вариантом открытия створок. Если створки будут распахиваться наружу, тогда внутри двора будет больше свободного места для размещения каких-либо элементов украшений. Однако нужно следить, чтобы было соблюдено расстояние и в открытом состоянии ворота с калиткой не выходили на проезжую часть или соседский участок.

К достоинствам распашных конструкций относят простой монтаж, длительный срок службы и доступную стоимость. Такие воротные системы можно создать из любого материала: профнастил, дерево, сетка и т. д.

Есть у распашных вариантов также ряд недостатков. Жесткие требования выдвигаются к установке опор – монтировать их нужно на большую глубину и обязательно бетонировать основание. В ветреную погоду створки тяжело закрывать/открывать.

Об установке распашных ворот и монтаже автоматики мы подробно рассказали в другой нашей статье.

№2: Раздвижная или откатная конструкция

Раздвижные ворота часто называют откатными. Их полотно сдвигается параллельно забору.

Раздвижные воротные системы могут быть автоматическими или механическими. Модели с автоматической системой управления контролируются дистанционно. В плохую погоду для открытия ворот даже не нужно выходить из автомобиля

Передвигаются ворота по горизонтали. В конструкции системы имеется роликовое основание, а также направляющие. Ролики, как правило, производятся из прочного капролона или металла.

Выпускается несколько вариаций раздвижных ворот, отличающихся принципом работы:

• Консольные – в этих моделях полотно прикреплено к консольной балке, движение створки осуществляется посредством роликов. Консольный узел может быть установлен внизу опоры, сверху или посредине.
• Подвесные – роликовые механизмы крепят к металлопрофилю, который монтируется над проемом. Такие конструкции используются довольно редко, потому что есть ограничение по высоте въезжающего транспорта.
• Откатные (рельсовые) – движение полотна осуществляется по рельсе, размещенной внизу проема. К достоинствам модели относят компактность. Среди недостатков отмечают лишь необходимость чистки рельсы от мусора, а также снега и льда.

Калитку в раздвижных воротах можно врезать в полотно или же расположить рядом. Чаще всего такие воротные системы изготавливают из металла. Монтаж сложный, лучше его доверить специалистам.

Как сделать откатные ворота своими руками

Требующиеся материалы и оборудование

Для сооружения откатных ворот потребуются:

• Сварочный агрегат;
• Пила-болгарка;
• Заклепочное устройство и заклепки;
• Перфоратор;
• Саморезы;
• Рельсы и ролики.

Конструкция ворот

Длина должна соответствовать ширине необходимого проема исходя из габаритов транспортных средств, которые буду въезжать во двор. Также при расчете ширины необходимо учесть, чтобы максимально откатившаяся створка не упиралась в какую-либо преграду.

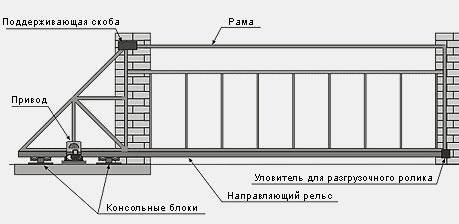

Чертеж конструкции откатных ворот

• Рельсы навесные и нижние;
• Ролики;
• Полотно створки.

Если планируется устройство ворот с автоматическим приводом, то конструкцию необходимо дополнить электрическим двигателем с ременной либо роликовой передачей. Если конструкцией откатных ворот предусматривается их расположение на рельсе, то для их сооружения понадобится планка из металла в форме буквы «П». Длину такой планки необходимо принимать равной двойной длине ворот с добавлением 30 см для запаса.

Лучше всего покупать рельсы в специализированных магазинах материалов для стройки. Также можно купить их и в маркетах, специализирующихся на торговле откатными дверями. В таких дверях применяется схожий механизм.

Процесс монтажа рельс для откатных ворот

Сооружение ворот откатного типа необходимо выполнять в такой последовательности: сначала устанавливаются механические элементы, а затем — электрические. Это означает, что в первую очередь нужно уложить рельсы, осуществить монтаж роликов и консолей, электрический привод установить лишь по завершении монтажа ворот на подвижной механизм. Нужно помнить и об устройстве защиты рельсов.

Если запланировано использование рельсового подвижного механизма, то его необходимо обеспечить надежной защитой от приложения нагрузок.

Изготовление откатных ворот

Монтаж ворот откатного типа необходимо начать с укладки и сборки рельсовых путей для них либо иного выбранного способа передвижения створок. Сначала укладываются рельсы, и оборудуется навесной каркас.

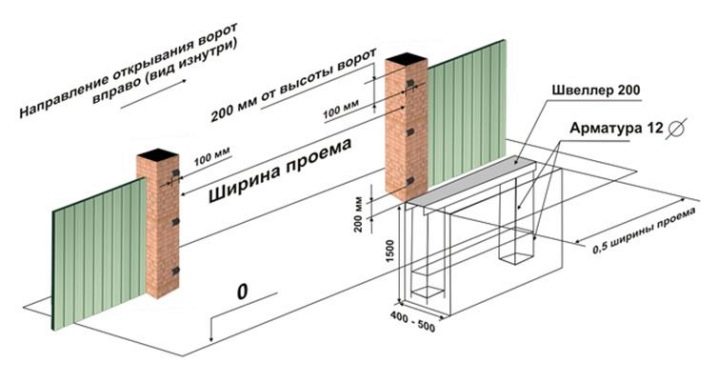

Рельсы следует закреплять прямо в фундаменте из бетона. Если его еще нет, то создается оно из особой цементной смеси. Для этого сухая смесь, состоящая из песка и цемента, насыпается в заранее подготовленное углубление и поливается водой. Теперь необходимо выждать некоторое время до полного застывания смеси. Для сооружения ворот откатного типа необходимо использовать утолщенный металлопрофиль, он продается практически во всех магазинах, занимающихся реализацией материалов для стройки.

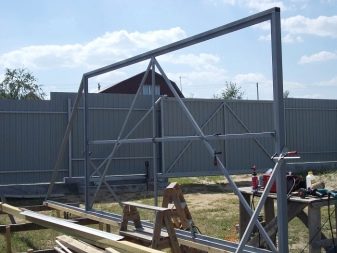

Изготовление каркаса для откатных ворот

Заклепки необходимо выбирать самые лучшие из имеющихся в продаже, ведь от их качества зависит устойчивость и надежность будущей конструкции. Самостоятельную сборку откатных ворот нужно осуществлять непосредственно перед монтажом всей конструкции. Не рекомендуется их хранить продолжительное время, тем более на открытом воздухе.

Если для изготовления ворот решено применять «низкий» металлопрофиль, то вокруг него нужно устроить дополнительную раму, способную удержать на весу конструкцию и предотвратить возможное перекашивание. Ширину рамы необходимо принимать равной ширине выбранного профиля с добавлением двух дополнительных сантиметров.Все материалы лучше всего закупать сразу в одном месте, своеобразным комплектом.

Вариант устройства откатных ворот

Устанавливаются опоры

Для установки опор используются либо деревянные брусы, либо бревна. Они обрезаются до требуемых размеров. Концы столбов, которые будут находиться в земле, обрабатываются мастикой, обматываются двойным (тройным) слоем рубероида и так опускаются в землю. Это обеспечит продолжительный срок их службы. Столбы закрепляются посредством цементного раствора.

1. Делаются воротные створки и калитка:
   • 1) создается каркас из сосновых досок толщиной от 40 до 50 мм и шириной в 150 мм;
   • 2) на концах досок создаются стыки, по принципу, в половину доски;
   • 3) части соединяют и закрепляются металлическими уголками (последние крепятся к доскам посредством саморезов или болтов);
   • 4) производиться усиление конструкции с помощью досок толщиной в 25 – 30 мм.
2. Производиться монтаж створок и калитки:
   • 1) к полотнам ворот и калитки крепятся петли;
   • 2) каркас воротных полотен и калитки крепится к опорам после их выравнивания через установленные петли посредством саморезов.
3. Полотно и калитка облицовываются доской.
4. Готовое изделие обрабатывается антисептиком (это позволит увеличить срок его службы).
5. После полного высыхания антисептического состава производиться покраска.

Конструкция и механизм

Все конструкции раздвижных систем являются достаточно простыми. Они состоят из следующих необходимых элементов:

• Щита.
• Рамы, скрытой в бетоне.
• Направляющих и роликовых систем.
• Электропривода.

Как правило, в верхней половине конструкции откатных ворот присутствуют специальные рамы, а на противоположной стороне – верхний и нижний ловители (расположение данных деталей может различаться в зависимости от модели). Что касается роликов, то они в подобных экземплярах располагаются на одинаковом расстоянии в двух местах всей конструкции.

Незамысловатый механизм, необходимый для передвижения створки, представляется электроприводом. Управлять им можно при помощи специальной кнопки или пульта дистанционного управления. Автоматические варианты являются более удобными и простыми в использовании, так как это ощутимо упрощает процесс открытия и закрытия полотна во время плохой погоды.

Рассмотрим детально, какие комплектующие детали присутствуют в автоматических механизмах современных откатных ворот:

Двигатель. Благодаря этой детали привод осуществляет открытие и закрытие створки. Для облегченных и более внушительных по весу конструкций предусмотрена разная мощность привода, которая беспроблемно выдержит возложенную на нее тяжесть. Именно поэтому, приобретая мотор для откатных ворот, необходимо посоветоваться на тему мощности с профессионалом.
Редуктор. Профессионалы советуют покупать особые червячные варианты. Они обеспечат воротам долгий и беспроблемный срок службы

При выборе этой детали обязательно обращайте внимание на его корпус. Он должен быть изготовлен из качественного алюминиевого сплава

С такой деталью механизм ворот будет более прочным и износостойким.

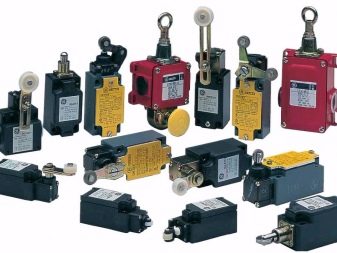

• Электрические концевые переключатели. В данном случае лучше отдавать предпочтение магнитным деталям – они выполняют свои основные функции практически в любых климатических условиях.
• Блок управления. Этот составляющий элемент не имеет сложных и хитрых функций, но со стандартными операциями, позволяющими легко пользоваться механизмом, справляются без проблем.

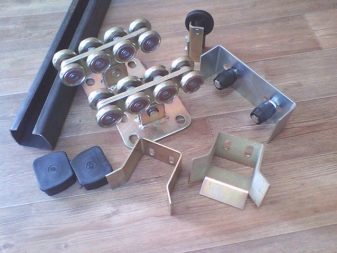

Что касается необходимой фурнитуры, то к ней относятся следующие важные детали:

• Направляющий профиль. Без данной детали невозможно передвижение створки для открытия или закрытия.
• Зубчатая рейка. Специалисты рекомендуют приобретать для откатных ворот исключительно оцинкованные металлические рейки. Они устанавливаются вдоль воротины, но при этом между шестерней и рейкой должно оставаться расстояние в 1-1,5 мм.

• Роликовые каретки. Как правило, в наборе идут две штуки. Изготавливаются такие элементы из надежного металла или полимерных материалов.
• Поддерживающие ролики. Эти элементы устанавливаются в верхней части. Они необходимы для того, чтобы предотвратить раскачку ворот.
• Улавливатель. Данная деталь нужна для надежной нижней фиксации накатного концевого ролика. С помощью улавливателя створка фиксируется и разгружается.

• Улавливатели створки на верхнем участке.
• Концевой ролик. Этот элемент устанавливается вместе с направляющей и заглушкой из металла.
• Резиновые заглушки. Такие детали защищают направляющую балку от неблагоприятных погодных условий, загрязнений и прочих аналогичных проблем.
• Фотоэлементы (по-другому – датчики). Эти предметы необходимы для обеспечения безопасной работы всей откатной системы. Именно они не дают створкам закрываться в момент, когда неподалеку от них находится автотранспорт или любой другой объект. В зависимости от технических характеристик данные приспособления могут действовать на дальность от 10 до 20 и более метров.

• Подшипник. Для откатных систем подойдут такие типы подшипников:
  1. 301 (открытый).
  2. 60201 (закрытый при помощи металлической шайбы с одной стороны).
  3. 80301 (закрыт шайбой из металла с обеих сторон).
  4. 180301 (закрыт резиновыми заглушками с двух сторон).

• Специальная антивандальная конструкция (короб).

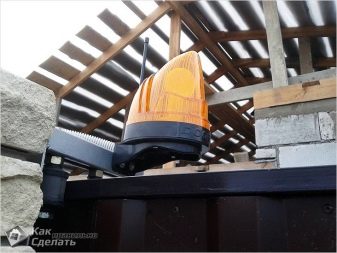

• Сигнальная лампа с ракетой и антенной. Такие элементы зачастую имеют режим мигания, чем привлекают к себе много внимания. Недорогие сигнальные лампы сегодня производят такие бренды как Came, DoorHan, AN-Motors, Nice.
• Дополнительная защита от снега.
• Щетка. Данная вставка необходима для обрамления калиточной панели. Как правило, она используется в комплексе с плоским порожком.

Для всех откатных систем существует два главных правила и принципа работы:

• Оптимальный баланс движущейся створки. Любые усилия при открытии и закрытии конструкции должна быть исключены.
• Верный набор элементов фурнитуры. Это касается как движущихся, так и статичных деталей.

Красивые примеры

Откатные ворота великолепно выглядят в экстерьере любой территории. Вы можете подобрать тот вариант, который подойдет по основным характеристикам именно вам. Воспользуйтесь интересными идеями, которые предложены опытными дизайнерами.

Это очень стильная конструкция, выполненная из древесины. Откатные ворота идеально вписались в экстерьер, поскольку они дополнены белым забором. Сам материал обработан специальными покрытиями, которые защищают его от негативных факторов. Древесина прослужит максимально долго, позволяя вам наслаждаться комфортом.

Откатные ворота являются наиболее востребованным и популярным видом конструкции. Это обусловлено тем, что пользоваться ими невероятно легко. Достаточно нажать на одну из кнопок на пульте, чтобы они открылись. Ширина этих ворот прекрасно подошла для установки на данном участке. Они созданы в строгом и лаконичном дизайне, что дает возможность украсить и дополнить любой экстерьер.

Выполнены подобные ворота могут быть в любом стиле. Эта конструкция выглядит очень современно и презентабельно. Для ее изготовления был выбран популярный и востребованный в наше время стиль хай-тек. Блестящий лист металла отражает все, что находится вокруг. Такая конструкция является отменным решением для современных участков, где воплощены последние модные тенденции.

Презентабельно и солидно выглядят кованые откатные вороты, верх которых декорирован разнообразными элементами. Выполнены заборы из высокопрочных материалов. Это может быть стандартная конструкция, которая отличается минимальным количеством декоративных элементов.

Но есть и более интересные варианты. В подобных конструкциях элементы ковки складываются в замысловатые узоры и интересные переплетения. Такой забор станет достойным украшением вашей территории, поскольку оставить его без внимания просто невозможно.

Среди основных видов откатных ворот особого внимания заслуживают подвесные конструкции. Они обеспечивают максимум комфорта и безопасности. Обычно управление такими воротами осуществляется с помощью специального дистанционного пульта. Достаточно нажать лишь на одну кнопку, чтобы ворота поднялись вверх. Их опора прочная, надежная и долговечная.

Если говорить об откатных воротах рельсового типа, то они тоже распространены. Яркие и нестандартные конструкции преображают территорию в лучшую сторону прямо на глазах. Вы сможете с легкостью их установить, не прибегая к помощи профессионалов.

Сложные и замысловатые конструкции выглядят невероятно презентабельно и солидно. В них прослеживаются уникальные решения дизайнеров. Можно дополнить свою территорию роскошным забором, который станет ее основной фишкой и изюминкой. Разнообразие конструкций поражает воображение, позволяя человеку воплотить в жизнь свои основные идеи.

Прочные металлические откатные ворота могут быть дополнительно декорированы интересными деталями. Это различные вкрапления, отверстия и прочие элементы, составляющие интересные композиции. Выглядят подобные изделия очень оригинально, поскольку их поверхность может быть декорирована различными способами.

Если у вас получится разобраться со всеми важными моментами и нюансами, то и проблемы в будущем полностью исключены. Вы можете обратиться за помощью к дизайнерам, которые помогут вам подобрать оптимальный вариант для конкретной территории. Они дадут вам возможность определиться с подходящим материалом для изготовления забора, с его декором и с прочими важными моментами, благодаря которым вы сможете создать уникальный и оригинальный экстерьер.

Можно выбрать простую конструкцию, а можно обратить внимание на замысловатый дизайн забора. Окончательный выбор зависит от ваших пожеланий и финансовых возможностей

Помните о том, что наиболее популярными и распространенными считаются кованые ворота. Их презентабельный и стильный вид покорит любое сердце, ведь такую роскошь невозможно оставить без внимания. Какие бы откатные ворота вы ни выбрали, они удачно дополнят экстерьер вашего участка. Разнообразие всевозможных конструкций поражает воображение, позволяя взглянуть на свою территорию другими глазами. Вы сможете установить ворота своими силами, не сталкиваясь с проблемами и сложностями.

Мастер-класс «Откатные ворота своими руками» смотрите в следующем видеоролике.

Материал

Современные сдвижные конструкции (механические и электрические) изготавливаются из разных материалов. Для изготовления каркаса таких моделей чаще всего используется крепкая профильная труба, оцинкованные стальные детали или прочное дерево. Деревянные детали многие люди стараются не использовать, так как считают их недостаточно долговечными, однако подобные элементы тоже служат долго и не доставляют серьезных проблем за время своей работы.

Что касается внутреннего наполнения створки, то для этого используются следующие популярные материалы:

• Стеновые листы профнастила. Они имеют небольшой вес и легко подвергаются любой обработке. Кроме того, подобное сырье является достаточно прочным и долговечным, а также выглядит эстетично.
• Металлические листы. Такие материалы имеют более внушительный вес, поэтому работать с ними не так-то просто. Зато они отличаются повышенной прочностью и долгим сроком службы.

• Дерево. Этот материал является требовательным в плане ухода. Его необходимо время от времени обрабатывать специальными защитными пропитками, иначе материал растрескается, высохнет и обзаведется древесными паразитами. Неоспоримый плюс такой отделки – презентабельный и красивый внешний вид.
• Ковка. Кованые детали могут без особого труда превратить простые раздвижные ворота в настоящее произведение искусства. Главным недостатком таких изделий является их высокая цена. Позволить себе такое «удовольствие» может не каждый потребитель.

Размеры

Главной составляющей частью всего раздвижного механизма является консольное оборудование. Его стоимость нередко составляет 30-40% от стоимости всей конструкции. Как правило, поставка этих деталей осуществляется в комплекте с балками по 6 м. Если же вы желаете сделать заказ деталей с шириной 4 м и «хвостом» в 1,5-2 м, то и балка будет соответствовать именно этим параметрам.

Чаще всего встречаются системы, размеры которых составляют:

• 3х2 м.
• 4х2 м.
• 4,2х2 м.
• 4х2,5 м.

Цвета

В любых откатных воротах присутствуют металлические элементы, которые рекомендуется подвергнуть покраске, чтобы их внешний вид был более аккуратным и эстетичным, а также не образовывались следы коррозии. Для этого необходимо обезжирить поверхности, которые вы будете красить. Их нужно зачистить и обработать специальным шлифовальным диском, установленном на болгарке.

Некоторые участки, к примеру, покрытые защитным средством, можно просто протереть ацетоном. После этих действий следует переходить к грунтовке основы. Она наносится аккуратно и равномерно по всей поверхности. Кроме того, грунтовку необходимо наносить так, чтобы не оставалось некрасивых капель или разводов.

Особенно эстетично и презентабельно выглядят откатные ворота, окрашенные в следующие цвета:

• Коричневый.
• Зеленый.
• Красный.

• Бордовый.
• Серый.
• Синий.
• Черный.

Крайне редко встречают раздвижные ворота белого цвета. Такие конструкции недолго остаются привлекательными, так как легко подвергаются различным загрязнениям. Их придется регулярно чистить.

Что касается черных вариантов, то их можно использовать далеко не всегда. Выглядят такие варианты мрачновато, поэтому их рекомендуется использовать на фоне более светлого фасада дома или забора. В противном случае внешний вид придомовой территории будет чересчур негостеприимным.

Преимущества и недостатки

Откатные ворота, как и любые другие конструкции, имеют свои сильные и слабые стороны, о которых обязательно нужно знать, если вы планируете произвести установку таких систем.

Раздвижные системы абсолютно не мешают въезду и выезду автомобилей на маленькой площади, поскольку они не занимают лишнее пространство в момент открывания/закрывания, как простые распашные конструкции. В подобных изделиях присутствуют специальные нижние крепления, позволяющие обустраивать такие ворота даже в суровых климатических условиях.

Откатные ворота можно дополнять различными отделочными материалами. К примеру, это может быть аккуратная вертикальная обрешетка, аккуратный профнастил, эффектная художественная ковка и многие другие элементы. Перед современными потребителями стоит богатый выбор конструкций. Это могут быть традиционные варианты из сэндвич-панелей или профлиста разных цветов.

Главным преимуществом, о котором говорят и специалисты, является то, что в откатных воротах исключено провисание петель. Такие проблемы нередко возникают в распашных системах. Вся автоматика и механизмы в высокотехнологичных конструкциях рассчитаны на длительную эксплуатацию.

Если все монтажные работы были произведены правильно, то ход таких ворот будет мягким и плавным, и справиться с ними сможет даже хрупкая девушка. Многих людей порадовало и то, что в зимнее время не нужно чистить снег в проеме откатных ворот.

Несмотря на столь внушительный список преимуществ, у современных откатных ворот есть и слабые стороны:

Чтобы вся конструкция была более надежной и устойчивой, столбы и ворота необходимо бетонировать.
Откат таких конструкций требует свободного пространства, чтобы не пришлось каждый раз запирать калитку.
Специалисты рекомендуют особое внимание уделять роликовым системам откатных ворот. Они всегда должны находиться в хорошем состоянии

Их необходимо очищать от любых загрязнений, уличной пыли, листьев и снега.
Стоит отметить, что стоят подобные конструкции дороже, чем классические распашные (на 10-20%).

Цены на откатные ворота с калиткой

Высота, мм / Ширина, мм	3000	3500	4000	4500	5000	5500	6000
1900	Рама (без обшивки)	31000 руб.	32500 руб.	34000 руб.	36000 руб.	38500 руб.	41000 руб.	44500 руб.
Решетка #	37000 руб.	40500 руб.	43000 руб.	46000 руб.	49500 руб.	53000 руб.	57500 руб.
Профлист 1- ст. обшивка	32500 руб.	34500 руб.	36000 руб.	38500 руб.	41000 руб.	44000 руб.	47500 руб.
Профлист 2- ст. обшивка	34000 руб.	37000 руб.	38000 руб.	40500 руб.	43500 руб.	47000 руб.	50500 руб.
2100	Рама (без обшивки)	32300 руб.	35200 руб.	36900 руб.	39800 руб.	42700 руб.	45600 руб.	49500 руб.
Решетка #	38300 руб.	43200 руб.	45900 руб.	49800 руб.	53700 руб.	57600 руб.	62500 руб.
Профлист 1- ст. обшивка	33800 руб.	37200 руб.	38900 руб.	42300 руб.	45200 руб.	48600 руб.	52500 руб.
Профлист 2- ст. обшивка	35300 руб.	39700 руб.	40900 руб.	44300 руб.	47700 руб.	51600 руб.	55500 руб.
2300	Рама (без обшивки)	33600 руб.	37200 руб.	39400 руб.	42800 руб.	45900 руб.	49100 руб.	53200 руб.
Решетка #	39600 руб.	45200 руб.	48400 руб.	52800 руб.	56900 руб.	61100 руб.	66200 руб.
Профлист 1- ст. обшивка	35100 руб.	39200 руб.	41400 руб.	45300 руб.	48400 руб.	52100 руб.	56200 руб.
Профлист 2- ст. обшивка	36600 руб.	41700 руб.	43400 руб.	47300 руб.	50900 руб.	55100 руб.	59200 руб.
2500	Рама (без обшивки)	34900 руб.	38700 руб.	41400 руб.	45300 руб.	48900 руб.	52600 руб.	57200 руб.
Решетка #	40900 руб.	46700 руб.	50400 руб.	53300 руб.	59900 руб.	64600 руб.	70200 руб.
Профлист 1- ст. обшивка	36300 руб.	40700 руб.	43400 руб.	47800 руб.	51400 руб.	55600 руб.	60200 руб.
Профлист 2- ст. обшивка	37900 руб.	43200 руб.	45400 руб.	49800 руб.	53900 руб.	58600 руб.	63200 руб.

*цены приведены без учета автоматики

Варианты наполнения полотна

Сэндвич-панели

Весьма популярное решение, купить которое следует в целях экономии на самой конструкции и её монтаже.

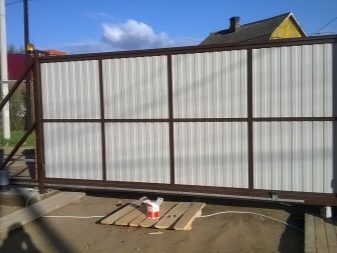

Профнастил

Данный вариант привлекателен эстетически, гофрированный металл способен украсить архитектуру любой постройки.

Решетка

Бюджетный тип, открывающий перспективы по художественной ковке и накладным элементам, украшающим изделие.

Оригинальное решение, заключающееся не в том, сколько стоит конструкция, а сколько весит. Небольшой вес – главное преимущество.

Вагонка

Классический вариант, который предпочитают размещать на даче, потому как он идеально вписывается в загородный ландшафт.

Стальной лист

В основе данного предпочтения – свойства материала, отличающегося прочностью и производительностью.

Комбинированные наполнители

Органичное сочетание материалов, позволяющее придать конструкции современный и привлекательный дизайн.

Особенности расчетов

Прежде, чем приступить к проектированию чертежа, нужно сделать все необходимые расчеты. В первую очередь вычисляется высота и ширина ворот. Если известна высота забора на участке, то определить высоту будущего полотна можно следующим образом: верхняя часть должна быть одного уровня с забором, а нижняя часть на 8-10 см выше дорожного полотна. Ширина ворот равна расстоянию между опорными балками, рекомендуемое значение 4 метра.

Сделать расчет противовеса тоже довольно просто – его длина должна равняться 50% от длины проема. Это значение можно уменьшить до 40% только в тех случаях, когда не хватает пространства забора для полного открывания створки и полотно обшито облегченными материалами.

Длины профиля противовеса, соединяющего верх полотна и край нижнего профиля, должно хватить на образование треугольника.

Значение вычисляется в соответствии с размерами по следующей формуле:

sqrt{ func a^{2} + func b^{2} }

Или в более привычной форме, знакомой со школы

Где a – длина противовеса, b – высота полотна, c – искомая длина.

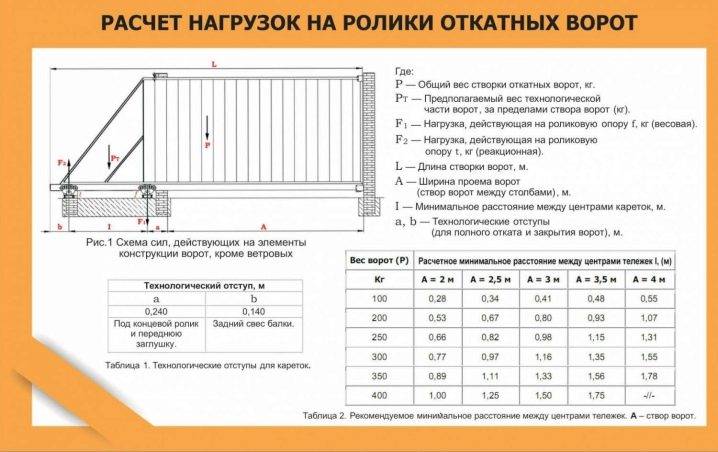

Расчет веса конструкции нужен для правильного подбора направляющей балки, фурнитуры и автоматики. В основном вес зависит от материала, которым будет выполнена обшивка, от веса рамы, каркаса и несущей балки и от ветровой нагрузки.

Для ворот весом до 300 кг подойдет несущая балка размерами 9х5 см и толщиной металла 3,5 мм. Фурнитура должна выдерживать полный вес конструкции. Ее можно приобрести готовым комплектом либо приобретать все комплектующие по отдельности. При покупке желательно иметь при себе чертеж со всеми расчетами, чтобы можно было проконсультироваться со специалистом.
