Виды электропроводок: монтаж и способы прокладки

Скрытая проводка по стенам

Подготовительные работы важно проводить в пустом помещении, на этапе подготовительных или демонтажных работ. Даже в случае применения промышленных пылесосов и дорогостоящих штроборезов, при порезке бетонных и блочных стен возможно определенное количество пыли и мусора!. Штроба в бетонной поверхности прорезается по предварительной разметке закладки кабеля и размещения выключателей, розеток, монтажных отверстий для терморегуляторов и мест установки электрических распределительных коробок

Для работы чаще применяют болгарку и перфоратор, благодаря чему образуется не только серьезное облако пыли, но и ровная канавка для последующей укладки кабеля. На заметку домашним мастерам скажем, что выбор кабеля также имеет серьезное значение. Нужно определиться с требованиями и нормами, а не только стоимостью;

Штроба в бетонной поверхности прорезается по предварительной разметке закладки кабеля и размещения выключателей, розеток, монтажных отверстий для терморегуляторов и мест установки электрических распределительных коробок. Для работы чаще применяют болгарку и перфоратор, благодаря чему образуется не только серьезное облако пыли, но и ровная канавка для последующей укладки кабеля. На заметку домашним мастерам скажем, что выбор кабеля также имеет серьезное значение. Нужно определиться с требованиями и нормами, а не только стоимостью;

• Укладка ведется в стены без специального защитного рукава, а потому ориентироваться стоит на медный многожильный провод без внутреннего пустотного заполнения. Кабель не должен поддаваться перекрутам или растяжениям. Не стоит оставлять и дополнительные витки;
• Для облегчения ремонта или обеспечения заменяемости кабеля, его можно закладывать в гофру. Но данное решение увеличит объем работ, а также их стоимость.

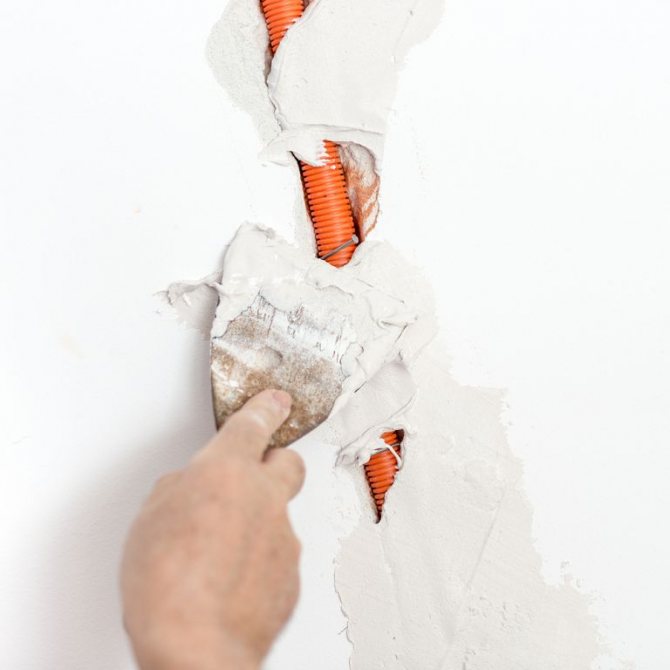

В подготовленнуюштробу укладывается кабель, который фиксируется гипсовой смесью или другими подобными материалами, точечно примораживается перед окончательной заделкой штукатурной смесью. Крепление кабеля в штробе может обеспечиваться на специальный пластикой крепеж – клипсы, замки, защелки, скобы;

Концы кабеля выводятся к распределительной коробке подключения, а также к месту установки розеток, выключателей и приборов освещения

Важно соблюдать требования запаса кабеля, что обеспечит нужную длину проводки даже при случае некоторых проблем с соединениями, подключением

Подключение электроэнергии

• Подключение 220 вольт к дому
• Подключение 380 вольт к дому
• Провести электричество в дом
• Трубостойка под ключ
• Подключение электричества к дому
• Трехфазный ввод электричества в дом
• Подключение электричества на даче
• Ввод электричества в дом
• Ввод электричества в квартиру
• Воздушный ввод электричества в дом
• Установка трубостойки для ввода электричества
• Выполнение техусловий МОЭСК
• Подземный ввод электричества
• Вынос электросчетчика на столб
• Замена электрического ввода
• Установка трансформатора в СНТ
• Строительство ВЛ электропередач
• Электричество в доме
• Электрический столб на участке
• Установка солнечных батарей
• Аренда автовышки

Правила для закрытой прокладки

Наиболее безопасный способ, при котором все провода спрятаны в негорючем материале и хорошо защищены от внешних металлических повреждений. Такой способ пожаробезопасен, поскольку в данном случае провода не окисляются.

1. В случае деревянных стен, закрытый монтаж, как и открытый, производить лучше всего по листам из асбеста. Если у вас стены из кирпича и железобетона, эти требования можно не соблюдать.
2. Если пересеклись плоские провода, усильте их тремя слоями изоленты. Но будет лучше, если таких пересечений вы не допустите.
3. Для закрепления проводов в штробах следует использовать алебастр либо хомутики из пластика. Для крепежа нельзя использовать гвозди.
4. Чтобы соединять и разветвлять провода, лучше использовать пайку, сварку или опрессовку.
5. Для прокладки проводов в стенах с гипсокартоном не нужно штробов в основании, она отлично пройдет под картоном. Чтобы протолкнуть под гипсокартон проволочную петлю, следует просверлить в нём отверстия диаметром 30-40 мм по всей трассе проводки.
6. Если гипсокартоном только будут обшивать стены, разумнее сначала проложить электропроводку.

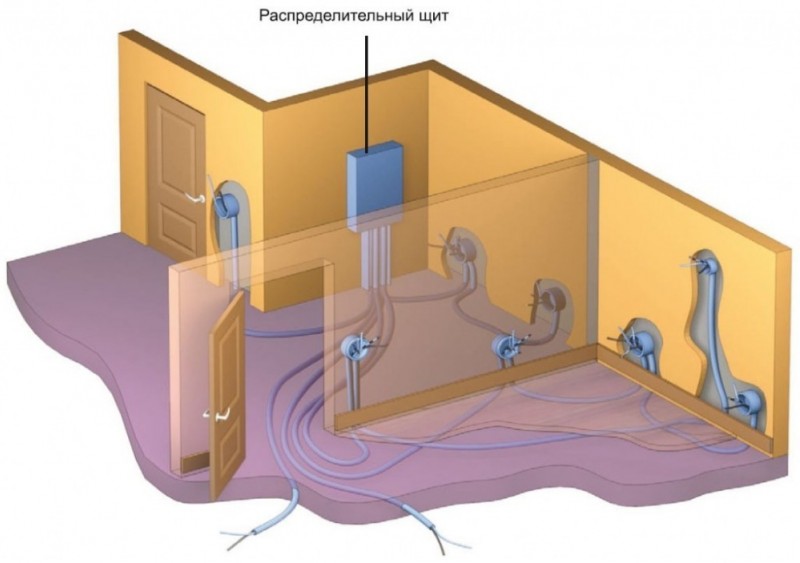

Схема прокладки проводки

Безопасную проводку невозможно получить без предварительного планирования в форме рабочей схемы.

Для домашнего использования можно обойтись планом на бумаге «от руки». Достаточно рулеткой измерить требуемые расстояния и нанести их на чертеж. Но для повышения надежности потребуются знания электрических схем и опыт работы электриком.

При отсутствии требуемых знаний всегда можно воспользоваться услугами специалистов. Наиболее часто они используют ПО «Электрик 7.8». Оно значительно облегчает проектирование проводки. За пользование программы плата не взимается. Специалист быстро построит и рассчитает сложные схемы благодаря продуманному алгоритму. Для оформления цепи освещения также применяют Visio.

После составления проекта на стенах отмечают места расположения розеток и выключателей. Стоит продумать целесообразность подобного месторасположения. На практике приходится часто отказываться от каких-то точек подключения.

№4. Создание схемы электропроводки

Монтаж электропроводки в деревянном доме начинается с создания схемы, которая согласовывается с Госэнергонадзором. На ней необходимо указать места, где будут расположены все розетки, выключатели, а также щиток и счетчик. На схеме показывают и места будущего расположения кабеля с указанием расстояния от пола, потолка, оконных и дверных проемов. За основу лучше взять план дома, где указаны точные параметры всех комнат.

Чтобы правильно составить схему, руководствуйтесь такими правилами:

• заранее необходимо продумать расположение крупной бытовой техники, а также схему освещения. Это избавит от проблем с удлинителями в будущем;
• определить максимальную мощность приборов;
• сформировать группы подключения. Правила диктуют предусматривать в каждую комнату по две ветви проводки: одна – для розеток, вторая – для освещения. В отдельную группу выделяют каждый мощный прибор (стиральная машинка, бойлер и т.д.) – для них необходимо прокладывать отдельный кабель. Освещение придомовой территории – это еще одна группа, но часто ее подключают к отдельному автоматическому выключателю, чтобы иметь возможность включить освещение, когда никого нет дома. Для каждой группы считаются максимальную нагрузку;
• розетки могут быть расположены на любой высоте. Главное, чтобы ими было удобно пользоваться, поэтому продумайте тип и количество электроприборов;
• выключатели, как правило, располагают на высоте 80 или 150 см. Желательно, чтобы все ни были на одной высоте;
• распределительный щиток монтируют на высоте 150 см, чтобы маленькие дети к нему не добрались;
• проводка может проходить только вертикально и горизонтально, поворачивать под прямым углом.

Когда схема согласована, а необходимая мощность выделена, можно двигаться дальше.

ПОИСК СКРЫТЫХ ЭЛЕКТРОПРОВОДОК

Для выявления мест расположения скрытой в штробах проводки используются особые приборы, представленные на рынке множеством моделей. По принципу выявления кабельных трасс поисковое оборудование делится на следующие виды

• электростатическое.
• электромагнитное.
• металлоискатели.

Рассмотрим каждое из представленных наименований более подробно.

Искатели проводок электростатического типа.

Эти приборы регистрируют электростатические поля, образующиеся в кабельных линиях при прохождении по ним переменного тока.

К преимуществам таких устройств относят сравнительно невысокую стоимость и простоту конструкции. С их помощью удается достаточно точно находить скрытую проводку, если она не обесточена. Еще одно условие допустимости их использования – сухость стен и отсутствие поблизости элементов металлоконструкций.

Примером этого типа искателей является прибор «Поиск». Это устройство имеет 4 градации чувствительности и способно находить кабель, проложенный на глубине до 7 см. Для сообщения о найденной проводке в нем предусмотрена световая индикация и звуковая сигнализация.

Электромагнитные искатели электропроводки.

Эти устройства работают по принципу обнаружения электромагнитного поля, которое должно быть достаточным по величине. Поэтому искомая проводка обязательно должна быть под нагрузкой не менее 1 кВт (по ней должен протекать ток величиной до 4,5-5,0 Ампер).

Для получения такого тока достаточно включить в проверяемую цепь электрический утюг и выставить его регулятор на максимум.

В крайнем случае для этих целей может быть использован электрочайник.

К представителям этого класса относят полупрофессиональный китайский прибор-детектор (трассоискатель) LA 1012. Он оснащается современным дисплеем и имеет целый ряд дополнительных функций. Стоит это прибор сравнительно дорого (до 16 тыс. руб.).

Металлоискатели для определения электропроводки.

К группе металлоискателей следует отнести многофункциональный комбинированный прибор марки «BOSH GMS 120» производства Германии. С его помощью удается определять не только глубину залегания электропроводки, но и материал, из которого изготовлены ее жилы.

Это устройство оснащается современным дисплеем, позволяющим представить результат в удобном для оператора виде. Стоит оно также недешево (порядка 6 тыс. руб.)

  *  *  *

2014-2021 г.г. Все права защищены.Материалы сайта имеют ознакомительный характер и не могут использоваться в качестве руководящих и нормативных документов.

Краткий обзор бюджетных моделей

Наиболее популярные бюджетные модели поискового оборудования:

Bosch Truvo.

Пользоваться прибором очень просто. Индикаторная лампочка меняет цвет, если прибор приближается к металлу. Если свет зелёный – опасности для сверления нет, если красный – то в этом месте находятся электропровода. Когда красный свет горит постоянно, не моргая, то это обычный металл, а если красная лампочка мигает, то проводка находится под напряжением. Прибор обнаружит скрытую проводку на глубине до 5 см, цветной металл до 6 см, чёрный металл – до 7 см.


Детектор Bosch Truvo Источник umkv.co.ua

Зубр профессионал.

Прибор найдёт не только металл, но и дерево. Прибор обнаружит скрытую проводку на глубине до 5 см, цветной металл до 6 см, чёрный металл – до 10 см, дерево – до 2 см. Тип материала отображается на дисплее разными цветами. Указывает глубину залегания электропроводки.

Wall Condtrol.

Может определять не только металл, но и пластик. Имеет очень прочный корпус, который защищает от пыли, воды. Обладает хорошей точностью сканирования и точку подсвечивает лучом. Глубина обнаружения кабеля до 5 см, чермета – до 5 см, меди – до 4 см, дерева – до 2 см.

Mastech MS6906.

Применяется для поиска металла, напряжения, скрытых конструкций. Искатель скрытой проводки обнаружит линии связи до 7,5 см, чёрного металла – до 6 см, цветного металла – до 3 см.


Популярные модели

Безоговорочно утверждать, какой из индикаторов скрытой электропроводки является лучшим, весьма трудно. На выбор влияет множество факторов, начиная от цели применения, оканчивая производителем и ценой. Обзор нескольких моделей дает представление о том, какие индикаторы скрытой проводки пользуются наибольшим спросом.

Интерскол ЭД-0,2

Интерскол ЭД-0,2 (Рис. 9) — бюджетный вариант индикатора скрытой проводки, предназначенный для поиска обесточенных проводов и металлических крепежных элементов в деревянных конструкциях. Для индикации результата используется световая и звуковая сигнализация. Обнаруживая кабеля на глубине до 20 мм, прибор дает погрешность в 3 мм. Не требует калибровки, управляется при помощи всего одной кнопки.

Цена от 500 до 1000 рублей.*

При выборе индикатора скрытой проводки желательно отдавать предпочтение известным производителям, чья спецификация акцентируется на выпуске данных приборов.

DEFORT DMM-20D

С помощью четырехрежимного мультитестера DEFORT DMM-20D (Рис. 10) можно искать находящийся в стене кабель, который находится под напряжением. Кроме того, прибор служит для выявления деревянных опор, металлических элементов и пустот. Устройство обеспечивает идеальные условия для работ связанных со сверлением отверстий и монтажом навесного оборудования. Результаты поиска выводятся на дисплей и сопровождаются звуковым сигналом. Глубина обнаружения электропроводки — до 50 мм. При простаивании без манипуляций с управлением прибор самостоятельно отключается, что благотворно сказывается на ресурсе элементов питания.

Цена от 800 до 1200 рублей.*

KWB 0116-20

Индикатор KWB 0116-20 (Рис. 11) применяется при поиске спрятанных в стенах подключенных и обесточенных проводов. Прибор различает деревянные перекрытия, дает информацию об арматуре железобетонных стен. Устройство обнаруживает запитанную проводку на расстоянии до 38 мм. Устройство снабжено интеллектуальной системой калибровки, позволяющей получать результаты с большой точностью. Для управления сканером используется всего одна кнопка, что сводит эксплуатацию к максимальной простоте.

Недостаток: Откалиброванное устройство не рекомендуется отдалять от стены, которая подвергается исследованию.

Цена 1600–1800 рублей.*

ADA Wall Scanner 80 А00466

Прибор для определения скрытой проводки ADA Wall Scanner 80 А00466 (Рис.12) обеспечивает поиск находящихся под напряжением проводов, также предназначен для обнаружения деревянных перекрытий, черных и цветных металлов. Профессиональное устройство заключено в ударопрочный корпус, предохраняющий внутренние элементы от механических повреждений. Помимо ЖК-дисплея, на который выводятся результаты сканирования, в детекторе присутствует звуковая и световая сигнализация. Сканер, обнаруживающий проводку на глубине до 50 мм, прост в эксплуатации, содержит минимальное количество элементов управления. Визуализация режимов и результатов поиска производится с помощью доступных пониманию пиктограмм.

Цена девайса колеблется в пределах 2700–3000 рублей.*

Самый лучший детектор для поиска проходящих в стене проводов окажется бесполезным в неумелых руках. Поэтому для эффектного применения прибора необходимо обзавестись минимальными знаниями электротехники или воспользоваться услугами специалиста.

*Цены актуальны на октябрь 2019 г.

Выбор сечения провода и кабеля по току и мощности

Важнейший этап электрификации жилого дома — выбор провода по току. Чтобы установленная проводка прослужила долгие годы без сбоев и ремонта, провода и кабели нужно правильно выбрать и правильно уложить.

Осуществляя выбор проводов и кабелей необходимо учитывать следующие факторы.

Никогда не приближайте номинальную мощность проводки к потребляемой, делайте выбор сечения провода кабеля в соответствии с рекомендованным стандартом. Всегда помните, что эти показатели рассчитаны на работу проводника в идеальных условиях: без соединений, возможных отклонений в конструкции, изменения температуры и т. д.

Мощность всех энергопотребляющих устройств, которые будут установлены в доме, оказывает существенное влияние на выбор сечения провода по току. Для начала необходимо выяснить, какова максимальная мощность сети. Затем следует сложить показатели всех приборов, в том числе и тех, которые вы планируете установить в будущем и осуществить выбор провода по мощности .

Например, в доме есть холодильник, телевизор, стиральная машина и компьютер. Суммарная мощность данных электроприборов вместе с освещением составит не более 3,5 кВт. В будущем вы планируете установить кондиционер, электроплиту, а также еще один компьютер и улучшить схему освещения.

В результате потребление энергии возрастет и проводку понадобится менять. Чтобы избежать таких проблем, лучше сразу внести все желаемые изменения в проект и на его основе выбрать тип электропроводки.

Предположим, провод ПУГНП 3х1,5 используется на кухне, где суммарная мощность приборов составляет 3,5 — 4 кВт. Для провода такого сечения это предел возможностей. Если его проложить за холодильником, он может нагреться от радиаторной решетки, его температура и сопротивление возрастут, плохо скрученное соединение может заискрить, а при возросшей нагрузке перегореть. В лучшем случае вам придется искать место обрыва и соединять ПУГНП, в худшем — менять всю проводку и тянуть ее заново.

На данный момент для освещения принято использовать провода с сечением ТПЖ 1,5 мм2, для розеток — 2,5 мм2. Для электроприборов с повышенной энергоемкостью (электрических плит, мощных кондиционеров и т. д.) существуют особые виды проводников, сечение ТПЖ для них выбирают с учетом мощности прибора. Например, для электрической плиты рекомендуется провод с сечением жилы не менее 4 мм2, такой как ПВС 3х4 или 3х6. Лучше всего подводить к подобным приборам отдельные трехфазные линии.

Следует учитывать, что чем толще ТПЖ, тем выше цена кабеля. Однако ни в коем случае не экономьте на проводке. Если слабый провод перегорит, то его замена обойдется вам в десять раз дороже: придется вскрывать перегородки, менять кабель и заделывать все заново. Лучше потратить больше, но быть уверенным в том, что выбранный проводник прослужит не один десяток лет и справится с любой нагрузкой.

Способ прокладки: внутренний или наружный. Для внутреннего подойдут провода и кабели с монолитной жилой и плоским сечением (например, ПУНП или ВВГ), для наружного — гибкие провода или провода с круглым сечением (например, ПВС, ПУГНП или ШВВП). Это деление не строгое. Однако круглый кабель NYM потребует более глубокую штробу, нежели плоский ВВГ, что увеличит трудоемкость работы. К тому же гибкие провода ПУГНП отлично укладываются в кабель-канал и протаскиваются сквозь гофру, тогда как с монолитным кабелем придется повозиться, особенно если он большого сечения.

Перед началом работ необходимо выбрать цвет изоляции ТПЖ: заземляющей, фазовой и нулевой. Заземляющая жила всегда имеет желто-зеленую расцветку. Цвета фазовых и нулевых жил могут отличаться в зависимости от производителя кабельной продукции. Как правило, основные цвета фазового проводника — коричневый, красный и белый, нулевого — синий или черный.

Если все жилы в кабеле окрашены в один цвет, маркируйте ТПЖ изолентой. Это нужно делать и в том случае, если соединяются два кабеля с разной окраской изоляции жил. Лучше всего, когда провод имеет разную расцветку жил. В таком случае следует выбрать определенный цвет и твердо запомнить или записать, к чему он относится.

Материал проводника. В настоящее время старые алюминиевые провода повсеместно заменяют на медные, поскольку последние во много раз лучше по многим показателям. Негибкие хрупкие алюминиевые провода требуют больших усилий при монтаже. Работать с медью намного проще, и она более безопасна. Единственный недостаток — цена. Медные провода стоят примерно в полтора-два раза дороже, чем алюминиевые.

Требования ПУЭ к наружным электропроводкам

Требования ПУЭ к наружным электропроводкам на стенах и крышах зданий в значительной степени устарели. Прежде всего, это вызвано тем, что используемые в ПУЭ термины, касающиеся пожарной безопасности материалов и оболочек кабелей, не соответствуют терминологии действующих в настоящее время стандартов и Федеральных законов.

В ПУЭ, в частности в таблицах 2.1.2 и 2.1.3 требования к электропроводкам содержат не используемые в настоящее время характеристики пожарной безопасности оболочек кабелей и строительных материалов – несгораемые, трудносгораемые и сгораемые. Определения этих терминов сформулированы в середине 60-х годов прошлого века в ПУЭ 4-го издания. В действующих стандартах отсутствуют методы испытаний материалов и кабелей на соответствие этим характеристикам. Подробнее возникшая проблема описана в статье Пожарная безопасность кабелей и строительных материалов.

Кабели в соответствие с действующими стандартами могут быть: не распространяющие горение, огнестойкие, или не иметь указанных характеристик. Основные стандарты, по которым выполняют испытания кабелей приведены в разделе «Нормативные ссылки» стандарта ГОСТ 31565-2012.

Строительные материалы подразделяются на горючие (Г), негорючие (НГ), слабогорючие (Г1), умеренногорючие (Г2), нормальногорючие (ГЗ), сильногорючие (Г4) – характеристики приведены в частях 3-5 Статьи 13 Федерального закона 123-ФЗ.

Как видно из предыдущих абзацев, сопоставить характеристики пожарной безопасности, используемые в разных документах практически невозможно.

В ПУЭ 7 издания основные требования к электропроводкам на фасадах зданий содержатся в Главе 2.1. В Таблице 2.1.2 приведены общие указания по выбору видов электропроводок и способам прокладки кабелей. В Таблице 2.1.3 содержатся указания по правилам прокладки электропроводок в зависимости от условий пожарной безопасности.

Необходимо учитывать требования, содержащиеся как в главах «Общие требования» и «Выбор вида электропроводки», так и в главе «Наружные электропроводки».

В настоящее время (ноябрь 2019 г.) в значительной мере продолжают действовать требования к наружным электропроводкам, сформулированные в Правилах устройства электроустановок (ПУЭ) 3-го издания в 50-е годы прошлого века. Они были утверждены Техническим управлением МЭС и Государственной инспекцией по промэнергетике и энергонадзору МЭС и согласованы с ГУПО МВД СССР в апреле 1958 года. Раздел в неизменном виде присутствовал в ПУЭ 4 издания.

В ПУЭ 6 издания были внесены незначительные изменения. Например, если в ПУЭ 3-го издания (1958 год) запрещались наружные электропроводки только по крышам жилых зданий, то в ПУЭ 6 издания (1975-1977 г.) их запретили также по крышам общественных зданий и зрелищных предприятий. В действующем в настоящее время ПУЭ 7 издания термин «крыша» не определен. Судя по всему, имеется ввиду скатная крыша здания, покрытая шифером. В настоящее время стали широко использовать эксплуатируемые кровли, позволяющие устанавливать на них различное технологическое оборудование. На некоторых зданиях располагают вертолетные площадки. А ПУЭ до сих пор запрещает прокладывать электропроводки по крышам. Требования к наружным электропроводкам в ПУЭ требуют немедленной переработки.

Таблица из пункта 2.1.75 ПУЭ 7 издания, в которой установлены минимальные расстояния от незащищенных изолированных проводов до окон и балконов является руководством для проектировщиков уже на протяжении более 60 лет. Содержание таблицы практически не претерпело изменений за это время, не считая того, что если в ПУЭ 3 и 4 издания при горизонтальной прокладке провода допускалось прокладывать на расстоянии не менее 2,5 м над балконом и крыльцом, то в ПУЭ 6 и 7 издания – под балконом и крыльцом (верхняя строка таблицы).  При перепечатывании таблицы в одно из следующих изданий ПУЭ в таблицу внесена ошибка.

В последние годы появились совершенно новые материалы и изделия для электропроводок. Например, неметаллические трубы, в том числе для наружных электропроводок, которые по таким параметрам, как «Степень сопротивления сжатию» и «Степень сопротивления удару» практически не уступают металлическим трубам. Но, при прокладке кабелей в таких трубах по фасадам зданий, мы вынуждены соблюдать такие же расстояния до окон, как если бы это была проводка с применением незащищенных изолированных проводов. Других требований, которые бы учитывали современные реалии, пока нет (есть требования для провода СИП, но на них не всегда можно ориентироваться).

Лучшие премиальные детекторы скрытой проводки

Представленные ниже 2 прибора для определения скрытой проводки, выбраны из 5 самых популярных аппаратов премиум-класса. Данные устройства отличаются большим набором функций и часто используются для профессиональных работ.

Е121 Дятел

Сигнализатор Е121 Дятел – простой в использовании прибор, предназначенный для применения в профессиональных целях. Детектор работает по электростатическому принципу и позволяет не только обнаружить скрытую проводку, но также и выявить устройства с разрывом заземления, проверить исправность предохранителей, плавких вставок и определить обрыв в проводах, находящихся под напряжением. На передней панели аппарата предусмотрены 4 кнопки для выбора чувствительности, повышающие шансы на успешное обнаружение объектов.

Достоинства

• Понятен в управлении;
• Быстро находит провода;
• Наличие световых и звуковых индикаторов;
• Хорошая глубина поиска – до 50 мм;
• Возможность настройки уровня чувствительности.

Недостатки

Предназначен в основном для поиска проводов под напряжением.

Bosch GMS 120 Professional

Прибор для поиска скрытых проводок профессионального класса Bosch GMS 120 быстро и качественно обнаруживает их под напряжением и с частотой тока 50 Гц. Сканер также позволяет установить место расположения труб, арматуры, металлопрофиля, не обозначенных на чертежах деревянных частей. Корпус тестера выполнен из качественного пластика с прорезиненными участками, что делает его применение удобным и увеличивает срок службы.

Этот искатель скрытой проводки отличается от аналогов наличием сквозного отверстия для обозначения зоны безопасного сверления. Детектор имеет светодиодную подсветку, что значительно облегчает работу в условиях сумерек и плохой освещённости помещения.

Достоинства

• Компактные размеры;
• Хорошо «видит» провода;
• Многофункциональный;
• Простой и понятный в управлении;
• В комплект входит аккумулятор;
• Есть отверстие для нанесения разметки;
• Предусмотрена возможность отключения звукового сигнала.

Недостатки

Высокая стоимость.

Сигнализатор Bosch GMS 120 Professional пользуется заслуженной популярностью у покупателей и имеет преимущественно положительные отзывы. Лишь некоторые пользователи отмечают, что сканер может не совсем точно находить провода под кафельным покрытием. Однако данные условия поиска вызывают трудности практически у всех определителей проводки.

Классификация

Чаще всего неисправности возникают в местах соединения проводов в распределительных коробках, розетках, в местах подключения к контактам автоматов электрощита или выключателям осветительной сети. Такие неисправности относят к первому классу, они составляют более половины случаев неполадок электрической сети. Все они сравнительно легко обнаруживаются и устраняются.

Второй класс неисправностей – повреждения скрытой проводки во время ремонта при сверлении, долблении и прочих работ, связанных с необходимостью проникновения в толщу бетонной конструкции. Вследствие ремонта в проводку может быть вкручен шуруп или вбит гвоздь. В таких случаях высока вероятность короткого замыкания в стене.

Третий класс – обрыв провода непосредственно в стене без вмешательства извне. Это достаточно редкое явление и на долю неисправностей третьего класса приходится около 20% случаев неполадок. Обрыв может произойти вследствие сильного износа проводки, выполненной из алюминиевого провода, перегрузок в сети или неисправности УЗО.

Причиной обрыва могут быть и нарушения технологии монтажа, например, соединения скруткой, механические повреждения изоляции или неправильный расчет сечения провода для конкретной группы подключения.

Самое «безобидное» последствие обрыва провода – отсутствие напряжения в отдельно взятой точке подключения, всей группе подключения или в целом в квартире. При обрыве нулевого проводника кроме обесточивания отдельно взятой ветви или квартиры в целом возникает угроза перегрузки исправной части сети. Искрящая проводка или короткое замыкание могут привести к более серьезным последствиям, вплоть до возникновения пожара.
