Список посадочного материала

Важным приложением к составленному плану является ассортиментная ведомость. В ней перечисляются все виды зеленых насаждений, что будут высажены в пределах участка.

С помощью ассортиментной ведомости делается точный подсчет общей суммы затрат на покупку саженцев. В приложении отражается стоимость работы ландшафтного дизайнера. Все зеленые насаждения разбиваются на группы:

• Хвойные.
• Лиственные.
• Плодовые.
• Декоративные кустарники.
• Вьющиеся растения.

Этот список имеет внутренние подразделы, где последовательно указываются виды и сорта растений. В ведомость должны попасть все значимые растения, кроме самых мелких. Каждое из них получает свой номер. В хорошо составленном дендроплане к каждому растению добавляется небольшое описание внешнего вида и качества. Старые и молодые не разделяются в отдельные группы.

В ведомость заносится не только название растения, но и его вариант на латыни. В таблице указывается текущая высота. Важным ориентиром будет графа «Проекция кроны». В конце добавляют оптимальное время вызревания плодов и период цветения.

Ландшафтный дизайнер может добавить в ассортиментную ведомость советы по уходу за каждым растением. Этот документ будет выполнять роль помощника, с которым можно консультироваться по поводу режима полива, опрыскивания каждого дерева или кустарника.

Однолетние и многолетние цветы могут не отражаться в ведомости, но в дендроплане с масштабом 1:100 могут указываться даже цветы со своим порядковым номером. Чем точнее масштаб, тем план будет дороже.

В каких случаях необходим план

Планируя обустройство водопровода или других инженерных коммуникаций, мало иметь ландшафтный чертеж участка. Строителям нужно ориентироваться согласно готовому дендроплану. Часто прокладка труб невозможна без согласования с органами местного самоуправления. Чтобы сделать всю работу по закону, понадобится предварительно заказать составление дендроплана. Без проекта участка нельзя начинать вырубку имеющихся деревьев. Только после составления дендропроекта контролирующие органы выдают порубочный билет.

Вызывая специалиста по ландшафтному дизайну, можно заказать дендроплан в качестве главного ориентира. Второе название этого документа — посадочный план. По нему можно принимать итоговую работу по озеленению. Профессиональный дизайнер должен знать допустимые расстояния между разными типами зеленых насаждений и правильно располагать деревья относительно жилых построек.

Ландшафтный дизайнер может предложить различные стили, с преобладанием вьющихся или лиственных растений. Стиль определяет наличие доминирующего типа насаждений. Это могут быть хвойные кустарники или цветущие растения. Чаще всего заказчики выбирают стиль плодового сада.

Когда работа проходит в соответствии с четким планом, то результат получается дешевле и быстрее. Правильно составленный дендропроект помогает творческому человеку лучше представлять будущее расположение всех растений для придания своему саду художественного внешнего вида.

https://youtube.com/watch?v=GbYvLJggGSs

Тематика условных знаков

Условные знаки можно разделить на знаки общего применения, используемые для отображения ситуации на местности безотносительно целей и задач карты, и специальные или тематические, используемые для отображения объектов или явлений в какой-то отдельной профессиональной области. К первым можно отнести топографические условные знаки. К тематическим относятся очень большая группа знаков, фактически, отдельные виды знаков для каждой области человеческой деятельности: метеорологические, тактические, экономические, экологические, демографические и т. д.

Метеорологические условные знаки

Метеорологические условные знаки — картографические условные знаки, обозначающие метеорологические элементы обстановки, характеризующие физическое состояние атмосферы и процессов, происходящих в ней. Например: тёплый воздушный фронт, антициклон, область пониженного давления, граница облачности и т. д.

Условные знаки в военном деле

Условные знаки в военном деле — условные знаки на рабочих картах командиров , применяемые для обозначения на картах и других графических документах дислокации войск, пунктов управления, тыловых органов, подразделений, учреждений имеющих отношение к выполнению боевого приказа и т. п. Например: командный пункт, проволочные заграждения, танк и пр.

ГКИНП—02—121—79 — часть 31

7.11.32.   Древовидный   злак  бамбук  в   СССР   встречается   в   виде   культурных

насаждений   в   Причерноморье   и   естественных   зарослей   на   Сахалине   и   Курильскихостровах На аэроснимках чистые заросли бамбука по тону (серому или темно-серому) иструктуре   фоторисунка   носят   переходный   характер   между   камышом   и   высокимикустарниками.   Камерально   выделить   бамбуковые   рощи   среди   других   насажденийтрудно.

Кустарниковая, полукустарниковая и кустарничковая растительность

7.11.33.  На  топографических планах и картах условными знаками кустарников

показывают   невысокую   (обычно   от   0,5   до   6—8   м)   многолетнюю   деревянистуюрастительность,   ветвящуюся,   в   отличие   от   деревьев,   от   самого   основания,   т   е   отповерхности   земли,   и   не   имеющую   главных   стволов.   Кустарники   в   течение   всегоразвития имеют много стволиков, чем отличаются от молодой поросли ряда древесныхпород (дуба, липы, березы и др.).

7.11.34.   На   аэроснимках   сплошные   заросли   кустарников   характеризуются

мелкозернистой структурой фоторисунка и серым или темно-серым тоном, небольшимипадающими тенями. От молодой поросли леса заросли кустарников отличаются обычноболее   ровным   тоном,   что   часто   обусловлено   однопородностью   состава.   Прикамеральном   разграничении   кустарников   и   поросли   помогает   учет   особенностейпроизрастания и размещения тех и других. Так, кустарники чаще встречаются в поймахрек, в балках и оврагах, на опушках степных дубрав, на марях и т. п. На зарастающихвырубках   в   лесах   больше   возможностей   встретить   поросль.   Если   же   при   полевомобследовании   установлено,   что   на   таких   вырубках   кустарники   и   поросль   растутсовместно и соотношение их примерно равно, предпочтение следует отдавать молодойпоросли, так как она довольно быстро превратится в лес.

На   топографических   планах   масштаба   1:2000   сплошные   заросли   кустарников

оконтуривают, начиная с площади в 1 см

2

, на планах масштаба 1:5000 — с 0,5 см

2

Среднюю   высоту   кустарников   на   планах   указывают   с   точностью   до   десятых   долейметра.

7.11.35.   Прямые   дешифровочные   признаки  сплошных   зарослей   колючих

кустарников  (барбариса, ежевики, терна, боярышника, облепихи, шиповника, желтойакации и др.) обычно ничем не отличаются от признаков прочих кустарников. Поэтомупри изучении района съемки и натурном обследовании нужно выявлять особенностиприуроченности и размещения тех и других.

7.11.36.  Узкие   полосы   кустарников  на   аэроснимках   имеют   вид   серых   или

темных   полосок.   От   узких   полос   леса   и  защитных   лесонасаждений   они   отличаютсяболее   мелкой   зернистостью   фоторисунка,   заметно   меньшей   высотой   и   в   силу   этогонебольшими падающими тенями.

Тем же условным знаком узких полос кустарников на планах отображают живые

изгороди  —   сплошные   ограждения   из   часто   посаженных   кустарников,   нередкоколючих,   а   также   узкие   полосы  шириной  в  один  куст  в  парках   (вдоль  пешеходныхдорожек), на газонах и т. п. При оформлении на планах узких полое кустарников в ихобозначениях не должно быть менее двух кружков и одной точки.

7.11.37.  Отдельные   кусты  на   аэрофотоизображении   видны   в   виде   серых   или

темных   пятнышек.   Тени   от   этих   объектов   малы   или   совсем   не   заметны.

4.6 Технические знаки

Технические знаки являются существенными для любого типа карт.

	601 Линии магнитного меридиана Располагаются на картес интервалом 33,33 мм, что соответствует 500 метрамв масштабе 1: 15 000. На картахв других масштабах эти линии располагаются с интервалом кратным круглому количеству метров (50 м, 100 м,250 м)и наносятсяна картуна расстояниив промежутке между 20 и40 мм. Линии магнитного меридиана могут быть разорваны в местах пересечения с мелкими деталями карты (валуны, бугры, скалы, слияния ручьев, концы троп и т. п.) На картах с малым количеством объектов отображаемых голубым цветом, линии магнитного меридиана могут быть показаны голубыми линиями. Цвет: чёрный (голубой).
	602 Контрольные метки По меньшей мере, три контрольных метки должны быть показаны на полях карты. Причём места нанесения меток должны быть асимметричны. Кроме того, возможно нанесение рисунка для контроля совмещения цветов. Цвет: все цвета, используемые при печати данной карты.
	603 Отметки высот Отметки высот могут быть даны для облегчения грубой оценки перепада высот в районе карты. Значение отметок округляются до целых метров. Надписи ориентируются. Урезы воды даются на голубом фоне. Цвет: чёрный.

Особенности оформления топографических карт

Для топографических карт характерно цветовое и зарамочное оформление.

Цветом выделяют конкретные объекты:

• зеленым — кустарники, леса и другую зеленую массу;
• бирюзовым — водное пространство, ледники;
• оранжевым — рельеф, разнообразные разновидности почвогрунта;
• оранжевым — выделяют кварталы с плотной застройкой в населенных пунктах, где проживает более 50 тысяч человек;
• коричневым — пески, каменистые поверхности;
• черным — названия городов и другие обозначения.

На каждом листе топографической карты с внешней стороны рамки помещаются различные сведения, необходимые для работы

• номер и год издания карты под номенклатурой;
• данные о магнитном склонении, сближении меридианов и поправке направления под нижней стороной рамки слева;
• масштабы карты и его величина, высота сечения рельефа — посередине;
• шкала заложений для определения крутизны скатов — рядом с масштабом;
• данные о времени создания карты и использовании метода — справа;
• оцифровка вертикальных и горизонтальных линий километровой сетки и подписи географических координат — между внутренней и внешней линиями рамки;
• минутные и секундные деления по широте и долготе — по сторонам рамки;
• собственные названия населенных пунктов — внутри рамок;
• название ближайшего города, поселка или станции у выходов железных дорог и шоссе с указанием расстояния в километрах от рамки до этого пункта.

Топографические карты и планы

Топографические карты — разновидность географических. Они несут подробную информацию о плане местности, указывая расположение различных технических и природных объектов друг относительно друга.

Масштаб карты обозначается сбоку или снизу карты. Он показывает соотношение размеров: обозначенного на карте к натуральному. Таким образом, чем знаменатель больше, тем материал менее подробный. Допустим, карта 1:10 000 будет иметь в 1 сантиметре 100 метров. Чтобы узнать расстояние в метрах между объектами, с помощью линейки измеряется отрезок между двумя пунктами и умножается на второй показатель.

Самым детальным является топографический план местности, его масштаб 1:5 000 включительно

Он не считается картой и является не таким точным, так как не берёт во внимание положения о том, что земля круглая. Это несколько искажает его информативность, тем не менее план является незаменимым при изображении культурно-бытовых и хозяйственных объектов

Кроме того, план может показывать и микрообъекты, которые сложно найти на карте (допустим, растительность и грунты, контуры которых слишком малы для изображения в других материалах).
Топографические карты масштабом 1:10 000 и 1:25 000 считаются среди карт максимально подробными. Их используют для хозяйственных нужд. Они изображают населённые пункты, промышленные объекты и объекты сельского хозяйства, дороги, гидрографическую сеть, болота, ограждения, границы и т. д. Такие карты наиболее часто используются для получения информации об объектах на местности, которая не имеет значительного лесистого покрова. Наиболее достоверно в них изображены объекты хозяйствования.
Карты с масштабом 1: 50 000 и 1:100 000 менее подробны. Они схематично изображают контуры лесов и иных крупных объектов, изображение которых не требует большой детализации. Такие карты удобно использовать для аэронавигации, составляя маршруты дорог и так далее.
Менее подробные карты используются в военных целях для выполнения поставленных задач по планированию различных операций.
Карты с масштабом до 1:1 000 000 позволяют правильно оценить общую картину местности.

Определившись с поставленной задачей, выбор материала представляется абсолютно не сложной задачей. В зависимости от того, насколько нужна детальная информация о местности, выбирается и нужный масштаб карты.

Свойства зеленых насаждений

Перед мастером ландшафтного дизайна стоит сложная задача сочетания растений между собой. Желаемая красота не всегда соответствует гармонии, поскольку растения, посаженные слишком близко, способны угнетать рост соседей.

При составлении дендроплана нужно учитывать множество правил. Формировать посадки, держа в уме будущий образ участка. Каждое молодое растение вырастет, а значит, будет занимать больше места, чем во время посадки. Существуют компьютерные программы, которые показывают, как любое дерево будет выглядеть через год или пять лет. Это дает хорошую возможность увидеть будущее своего сада и внести коррективы в посадочный план.

Сажая деревья, нужно заранее представлять размер кроны и корневой системы. Подбор зеленых насаждений производится в зависимости от сезонов года, расчета климатических условий. Многие растения имеют различную потребность в воде, солнце и тени. Желательно не располагать вместе два вида растений, у которых разный температурный режим и потребность в поливе. Теплолюбивые виды желательно сажать к себе подобным, отправляя на солнце, а нежные — лучше прятать в тень от дома.

Если приложить к плану расчеты движения солнца, то можно определить места, где дольше всего отбрасывается тень. Нужно помнить, что молодое дерево не создает столько тени, сколько будет давать в будущем. Если оно закроет значительное пространство, в его тени многие растения будут расти хуже.

Зеленые насаждения нужно уметь сочетать между собой, потому что каждое дерево или куст оказывает разное влияние на живность вокруг себя. Правильно совмещенные растения помогают друг другу развиваться. У совместимости растений есть свои правила. Чтобы определить профессионала среди ландшафтных дизайнеров, можно задавать ему вопросы насчет совместимости. Мастер, который изучал глубоко этот вопрос, способен предупредить о плохой сочетаемости запланированных посадок.

Знание биологического симбиоза растений позволяет создать благоприятный микроклимат для растений за счет расположения дружелюбных соседей. Некоторые виды являются морозоустойчивыми, а другие — любят тепло. Нужно помнить, что экзотические растения могут не прижиться в умеренном климате, поэтому придется отказываться от многих видов из каталога растений для своего дендроплана.

Правила составления предусматривают размещение дорожек, чтобы иметь удобный доступ к каждому виду насаждений. Дорожки обозначаются одним цветом, чаще всего используется серый или розовый. Асфальтированные площадки выделяются своим цветом. Планируя посадки, желательно не допускать захламление самосевом на большой площади. Со временем скученный сектор будет требовать все больше усилий и внимания. Посаженные слишком близко кустарники не только мешают друг другу, но и портят внешний вид. Хорошо составленный графический замысел позволяет избежать лишнего труда в будущем, когда о зелени придется заботиться круглый год.

Профессионалы ландшафтного дизайна умеют составить план участка с учетом цветения всех групп растений. Мастера достигают гармонии в цветовой палитре цветущего сада, обеспечивая сменяемость увядающих растений теми, которые только распускаются. Такая сложная работа может оказаться дороже. При благоустройстве своего сада нужно не выйти за рамки своего бюджета.

4.4 Растительный покров

Отображение растительности важно для ориентирования, так как оказывает влияние на пробегаемость, видимость и читаемость карты. ЦВЕТ

ЦВЕТ

Основные принципы:

• белый используется для отображения нормального, хорошо пробегаемого леса,
• жёлтый используется для показа открытых пространств различных категорий,
• зелёный отображает плотность леса и подлескав зависимостиот пробегаемостии видимости, разделенных на несколько категорий.

ПРОБЕГАЕМОСТЬ

Пробегаемость растительности зависит от структуры леса, подлеска или кустарника. Наличия ежевики, вереска, крапивы, обрубленных веток и т. п. Состояние почв и грунтов, влияющее на проходимость, отображается отдельно.

Пробегаемость леса подразделяется на четыре категории, в зависимостиот снижения скорости бега, по сравнению со скоростью бега в нормальном лесу. Например, если скорость бега в нормальном лесу 5 минутна километр, то ниже приведены коэффициенты соответствующие каждой из таких категорий:
нормальный лес	80 — 100%	5:00 — 6:15 мин/км
медленно пробегаемая растительность	60 — 80%	6:15 — 8:20 мин/км
трудно пробегаемая растительность	20 — 60%	8:20 — 25:00 мин/км
трудно проходимая растительность	0 — 20%	> 25:00 мин/км

	401 Открытое пространство Поля, луга, пашни, покосы и т. п. без деревьев или кустарников, легко пробегаемые. Если жёлтый цвет становится доминирующим, возможна замена заливки на точечную сетку 75%. Цвет: жёлтый.
	402 Полуоткрытое пространство Луга с отдельно стоящими деревьями или кустами, легко пробегаемые. Площади, занимающие меньше 10 мм2 в масштабе карты, показываются . Отдельные деревья могут быть добавлены . Если жёлтый цвет становится доминирующим, возможна замена заливки на точечную сетку 75%. Цвет: жёлтый (20 линий/см).
	403 Неудобь Пустоши, вырубки, лесопосадки (высота деревьев до 1 метра) или другие открытые пространства с неудобной для бега поверхностью (растительностью), такой как вереск, высокая трава или мелкие сучки на вырубках.Знак может комбинироваться со  или  для отображения изменения условий пробегаемости. Цвет: жёлтый 50% (60 линий/см).
	404 Неудобь с редколесьем Редколесье по неудобице. В случаях когда группы растительности, показываемые белым или зелёным цветом, сливаются,— такие группы обобщаются и показываются регулярным рисунком, состоящим из больших белых точек на желтом фоне. Площади, занимающие меньше 10 мм2 в масштабе карты, показываются . Отдельные деревья могут быть добавлены . Цвет: жёлтый 70% (60 линий/см), белый 48,5% (14,3 лин/см).
	405 Лес: легко пробегаемый Типичный для данной местности лес, хорошо пробегаемый. Если в районе нет хорошо пробегаемого леса, то на картене должно быть белого цвета. Цвет: белый.
	Цвет: зелёный 30% (60 линий/см).
	407 Подлесок: медленно пробегаемый Густой подлесок, не ограничивающий видимость (ежевика, вереск, низкорослый кустарник), а также валежник или срубленные ветки, снижающие скорость бега до 60 — 80% от нормальной. Возможно использование этого знака в комбинации со  или . Цвет: зелёный 14,3% (11,9 линий/см).
	Цвет: зелёный 60% (60 линий/см).
	409 Подлесок: трудно пробегаемый Густой подлесок, не ограничивающий видимость (ежевика, вереск, низкорослый кустарник), а также валежник или срубленные ветки, снижающие скорость бега до 20 — 60% от нормальной. Возможно использование этого знака в комбинации со  или . Цвет: зелёный 28,6% (23,8 линий/см).
	Цвет: зелёный.
	411 Лес, пробегаемый в одном направлении В случаях, когда лес хорошо пробегается в одном направлении, но снижает скорость бега в других направлениях, белые полосы на зелёном фоне показывают направление, в которомбежать легко. Цвет: зелёный, белый.
	412 Сад Плантации плодовых деревьев или кустарников. Зелёные точки могут показывать направление рядов. Если жёлтый цвет становится доминирующим, возможна замена заливки на точечную сетку 75%. Цвет: жёлтый, зелёный 25% (12,5 линий/см).
413 Виноградник Зелёные линии могу быть ориентированы в направлении посадок. Если жёлтый цвет становится доминирующим, возможна замена заливки на точечную сетку 75%. Цвет: жёлтый, зелёный.
	414 Чёткая граница культивируемых участков Граница обрабатываемых участков, если она не совпадаетс другими знаками (ограда, дорога, насыпь и т. п.). Постоянная граница между двумя видами обрабатываемой земли также может быть показана этим знаком. Цвет: чёрный.
	Цвет: жёлтый 100%, чёрный 5% (12 линий/см).
	Цвет: чёрный
	Нечёткая граница между видами растительности показывается только сменой цвета без граничной линии.
	418, 419, 420 Специальные объекты растительности Использование этих знаков для показа внемасштабных объектов растительности должно быть пояснено в легенде карты. Цвет: зелёный.

Перечетная ведомость

Это приложение к дендроплану востребовано в том случае, если на новом участке запланировано строительство нескольких жилых и хозяйственных помещений. Перечетная ведомость составляется, если через участок будут проводиться инженерные коммуникации, которые будут сопровождаться земельными работами.

В этой ведомости подробно перечислены все растения до единого. Часто список превышает две сотни строк. Напротив каждого растения указаны параметры:

• Вид: дерево, кустарник или цветок.
• Диаметр.
• Общее состояние и наличие повреждений.
• Высота текущая и прогнозируемая.

При составлении ведомости не указывается сорт дерева, но описывается состояние: насколько оно живое или засохшее. Есть ли на нем видимые повреждения и массив сухих веток. Какой возраст у дерева или кустарника. В зависимости от этого, высчитывается его примерная стоимость. Эта цифра добавляется в компенсацию, которую застройщик должен будет выплатить, в случае повреждения растений во время проведения работ.

Перечетная ведомость должна показывать застройщику судьбу всех зеленых насаждений: подлежат ли они вырубке, пересадке или должны обязательно сохраниться на текущем месте.

Заполняя ведомость, нужно придерживаться определенного порядка. Растения добавляются не так, как они высаживались на пространстве участка. В документе они разделяются на отдельные категории. Перечетная ведомость позволяет заранее распределить посадочный материал, поскольку неопытный садовод легко запутается, если размер участка достаточно большой.

Современные компьютерные программы позволяют переложить примеры дендропланов в трехмерную плоскость для улучшенной визуализации своего участка. Каждому растению можно присваивать номер прямо на картинке, а потом применять фильтры. Потом нагромождение чисел можно скрывать и видеть только растения. А для профессионала можно оставлять версию плана со всеми цифрами.

Дендроплан участка представляет собой подробный чертеж, на котором отмечено каждое значимое растение. Его необходимо составлять при проведении строительных, инженерных работ. Составление ассортиментной и перечетной ведомостей является неотъемлемой частью работы ландшафтного дизайнера. Профессионально составленный дендроплан помогает лучше представлять будущий облик своего сада.

http://infopedia.su/15x5a91.htmlhttp://fermer.blog/bok/blagoustroystvo/landshaftnyy-dizayn/otdelnye-elementy-landshafta/rastitelnye-elementy/17055-oboznachenija-rastenij.htmlhttp://pion.guru/landshaft/dendroplan-uchastka

Условные обозначения, принятые для проектов озеленения

Куртины и массивы

продолжение приложения А

продолжение приложения А

Живые изгороди из кустарников

продолжение приложения А

окончание приложения А

Ограждения, откосы, перголы, садовые скамейки, лестницы и пр.

Количество однолетников, высаживаемых в цветниках на единицу площади, зависит от их размера и типа цветника

Правильно рассчитать число растений, необходимое на ту или иную площадь, очень важно, поскольку при слишком редкой посадке цветник будет выглядеть пусто и некрасиво, а при слишком густой растениям будет некомфортно: в загущенных посадках они вытягиваются, слабее цветут и сильнее поражаются болезнями. Все просто при расчете количества исходят из размера самого растения во взрослом состоянии, таким образом все однолетники делят на высокие, низкие и среднерослые

Такие однолетники как львиный зев, цинния, лаватера, астра относят к среднерослым цветам и высаживают в клумбах, рабатках, смешанных бордюрах (миксбордерах) из расчета 9 — 16 шт на 1м2 или 25 — 35 см между растениями в зависимости от формы кустика.

Низкорослые летники, такие как бегония всегдацветущая, лобелия, петуния, портулак (коврик), гвоздика, низкорослые сорта агератума, бархатцев из расчета 20-40 шт на 1 м2 или 15-25 см друг от друга.

Высокие летники, такие как кохия, клещевина, декоративный подсолнечник, табак высаживают массивами на газоне или возле зданий из расчета 4-6 шт на 1м2 или 40-50 см между растениями.

У многолетних растений немного другая специфика. При посадке необходимо учитывать не только их размер, но и характер роста. По этому признаку многолетники делятся на плотнокустовые, рыхлокустовые и корневищные (самые агрессивные). Плотнокустовые, например эхинацея, мискантус китайский образуют плотный, медленно разрастающийся куст. На 1м2 можно высаживать от 4-10 шт растений. Рыхлокустовые, к примеру флоксы, лилейники, образуют рыхлый, широкий, но не сильно «расползающийся» куст. Этих многолетников можно высаживать от 1 до 4 шт на 1 м2. Еще одна разновидность многолетников — подушковидные или почвопокровные растения, такие как флокс шиловидный, очитки, живучки, камнеломки. Для того, чтобы быстро создать эффект «коврика», растения высаживают кучками или на профессиональном языке куртинами от 16 до 25 шт на 1 м2. В альпинариях их можно высаживать по 1-2 шт возле красивых валунов или рядком у основания подпорной стенки либо на вершине.

Приобретать или выращивать посадочный материал для цветников следует с небольшим запасом – обычно на 10 -15 % больше требуемого количества рассады, учитывая возможный отпад при транспортировке или в процессе приживаемости.

Правила изучения местности по топографической карте

Существует несколько приемов и способов чтения топографических карт. Первичный визуальный анализ и изучение описаний по картам применяют для общего ознакомления с территорией, разработки плана действий. После углубленного изучения изображенных явлений следует толкование образов, раскрытие их взаимосвязей и установление географических закономерностей.

Существуют следующие способы чтения топографических карт:

• картометрический анализ включает замер и расчет по географическим изображениям количественных характеристик: определение координат, площадей, расстояний, высот, углов и других параметров. В результате получают подробную характеристику рельефа: размах высот, степень вертикального и горизонтального расчленения земли, закарстованность, овражность;
• графический анализ предполагает изучение местности с помощью профилей, блок-диаграмм: построение профиля поверхности Земли на определенной территории с отметкой по линии профиля природных характеристик и социально-экономических важных объектов условными знаками. В результате узнают связь рельефа с показателями, проводят предварительное районирование анализируемой территории.

Выбор приема чтения карт зависит от целей и задач исследования.

При рассмотрении карты дорожной сети определяют качество дорог, условия проходимости местности и возможности применения транспортных средств, уточняется наличие мостов или насыпей, труднопроходимых участков, крутых подъемов.

При анализе гидрографии выясняют глубину и ширину водных объектов, скорость течения, особенности грунта дна, очертания берегов. Также проверяют наличие плотин, шлюзов, переправ, бродов, мостов и других участков для переправ.

При изучении почвенно-растительного покрова изучают характеристику лесных и кустарниковых массивов, песков, солончаков, болот, каменистых россыпей, которые влияют на условия проходимости.

Анализ рельефа начинают с выяснения общего характера ландшафта по густоте и начертанию горизонталей, условных обозначений некоторых элементов.

Разновидности условных знаков, какие бывают

Определение

Условные знаки — это графические символы, показывающие положение какого-либо объекта на местности и передающие его качественную и количественную характеристику.

В России используют 465 условных знаков. Для сравнения: в США — 243, во Франции — 288, в ФРГ — 231.

Группы однородных местных предметов обозначают на картах с помощью основного условного знака. Качественную и количественную характеристику объектов одной группы определяют с помощью усложнения базового условного значка. На картах с крупным масштабом больше подробностей, с уменьшением масштаба сокращается информационная емкость изображения объектов.

Условные знаки местных предметов специалисты делят на три основные группы.

1. Масштабные, или контурные, или площадные. Обозначают макрообъекты, размеры которых — длина, ширина, площадь — можно измерить по карте. Пример: озера, луга, реки. Состоит из контура и заполняющего это очертание пояснительного обозначения в виде фоновой окраски, цветной штриховки или сетки одинаковых запоминающихся значков, указывающих род и разновидность объекта. Контуры на картах обозначают пунктирной линией, если они не совпадают с другими линиями местности.
2. Внемасштабные, или точечные. Изображают малоразмерные объекты, не выражающиеся в масштабе карты: отдельно стоящие дома, памятники, колодцы, указатели. Фигурный рисунок такого знака включает главную точку, показывающую точное положение объекта на местности, и обозначает, что это за предмет. Внемасштабные условные знаки делят на четыре группы в зависимости от положения главной точки:

• главная точка фигуры совпадает с центром симметрии — кружок, квадрат, прямоугольник, звездочка;
• рисунок с широким основанием, в середине которого располагается главная точка;
• знак с основанием в виде прямого угла, в вершине которого находится главная точка;
• сочетание нескольких фигур с главной точкой в центре симметрии нижней фигуры.

Главными точками пользуются для корректных измерений расстояний между объектами для прокладывания маршрута и при определении координат объектов. К внемасштабным условным знакам относятся также обозначения шоссе, ручьев и других линейных объектов, у которых в масштабе карты возможно измерить только длину. Истинное их положение на местности соответствует продольной оси, середине знака на карте.

1. Пояснительные. Применяют для дополнительной качественной и количественной характеристики изображаемых объектов и показа их разновидностей.

Пример: треугольники, ромбы, кресты для обозначения вида полезных ископаемых на территории.

Правила чертежа эскизного плана

Во время его составления следует придерживаться таких правил:

В первую очередь брать в расчёт возможность беспрепятственно двигаться между зонами и ухаживать за растениями.
Согласовывать с расположением сооружений и инженерных коммуникаций.
Учитывать освещённость отдельных зон на протяжении дня.
Принимать во внимание привлекательность в зависимости от угла обозрения и композиционное единство элементов.
Разбивку ландшафта на зоны проводить с учётом анатомических особенностей человеческого тела и его размеров.
Принимать во внимание сочетание цветов и изменение оттенков на разном фоне.
Делать 1 акцент.
Придерживаться стиля.

После того, как эскиз будет одобрен заказчиком, составляются:

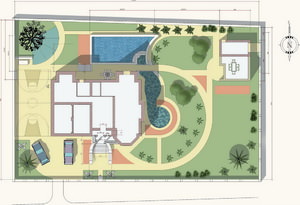

1. Генеральный план — отражает главную концепцию ландшафтного дизайна.
2. Дендроплан — перечень видов и количества растений, определение места их высадки.

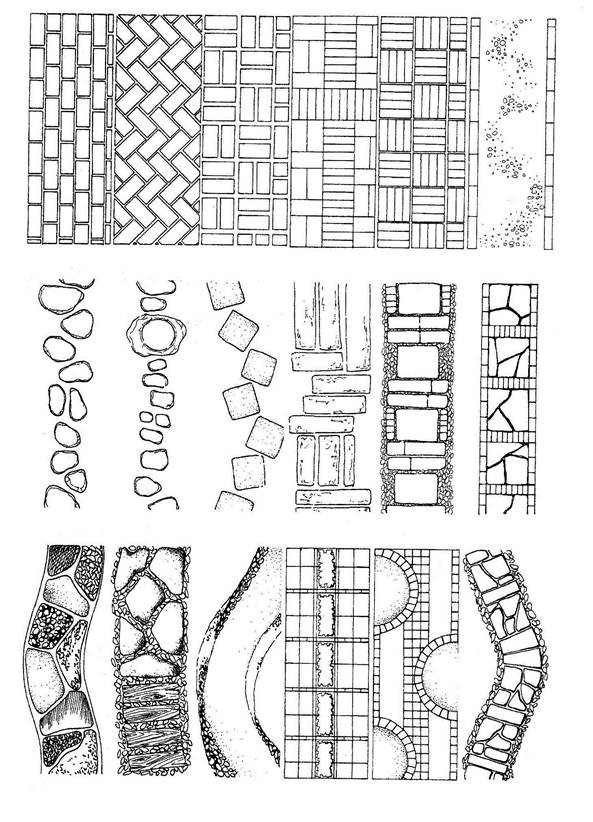

3. Разбивочный чертёж — планирование расположения беседок, водоёмов, дорожек и т. п.
4. Посадочный чертёж — расчёт количества материала для посадки, размера и расположения ям.
5. План дорожно-тропиночной сети — разделяет функциональные зоны ландшафта.
6. Ассортиментная ведомость — перечень видов растений с характеристиками, рекомендациями по уходу, количеством.

Также могут быть включены планы освещения, автоматического полива, дренажной системы и ливневой канализации, детализация некоторых элементов плана.

Классификация по масштабу

В зависимости от масштабов географические изображения делят на три типа.

1. Мелкомасштабные, или обзорные. Карты в пропорции 1:200000, 1:1000000. Необходимы для изучения конкретной территории, планирования мероприятий народного хозяйства, расчета полезных ресурсов и водного пространства, при строительстве промышленных сооружений.
2. Среднемасштабные, или обзорно-математические. Изображения промежуточного типа с пропорциями 1:250000, 1:50000, 1:100000. Планы местности с использованием этих масштабов отличаются высокой точностью и широко используются в народном хозяйстве, для военных целей, для различных подсчетов, при планировании геодезических или поисковых работ.
3. Крупномасштабные, или топографические. Карты с пропорциями 1:5000, 1:10000. Используются при проведении разведок экспедициями геологов, планировании строительства промышленных и транспортных объектов, в тактико-стратегических военных целях.

Масштаб указывают на картах двумя способами:

• численный: запись выглядит как дробь с единицей в числителе и знаменателем, равным степени уменьшения. Показатель масштаба равен одному сантиметру;
• линейный: пояснение выглядит как линейка с равными отрезками, удобная для специалистов, которые одновременно с изучением топографической карты измеряют расстояния и переводят их в натуральные величины.

Топографические планы и карты создаются в географической и сферической системе координат.

Наиболее подробно объекты и их очертания изображаются на крупномасштабных картах. При уменьшении масштаба подробности исключают и обобщают, отдельные объекты заменяются их собирательными значениями.

Пример: населенный пункт в масштабе изображения 1:10 000 дается в виде отдельных строений, в масштабе 1:50 000 — кварталами, в масштабе 1:100 000 — специальным значком-пунсоном.

Примечание

Отбор и обобщение содержания при составлении географических планов называется картографической генерализацией, цель которой сохранить и выделить типичные особенности изображаемых явлений в соответствии с назначением карты.
