Адаптер для мотоблока: виды, самостоятельное изготовление

Общая информация о тракторе

Мотоблок можно эксплуатировать отдельно, а также присоединять его к самым различным дополнительным оборудованиям, к таким как:

• культиватор;
• борона;
• косилка.

Такие устройства позволяют значительно повысить возможный спектр работ, с которыми способен справляться мотоблок. В дополнение к этому, можно применить мини-трактор в роли средства передвижения, если заранее подготовить к нему специальный блок-адаптер.

Это устройство дает возможность довольно удобно разместиться на сиденье, которым оно оснащено, после чего совершать ровно те же работы, но с несравнимо большей долей комфорта. Например, в специализированных магазинах можно приобрести к мотоблоку Нева дополнительный блок с рулевым управлением, или же изготовить его своими руками. Благо, чертежных материалов в интернете хватает, что значительно облегчает процесс сборки.

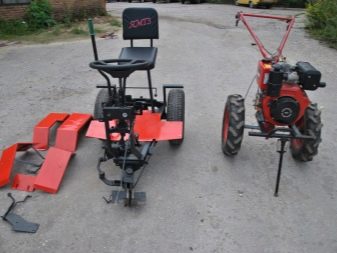

Разновидности адаптеров под мотоблоки

Такое навесное оборудование помогает превратить мотоблок в некое подобие мини-трактора. Он связывает инструмент и все дополнительные элементы: насадку под посадку, окучивание, плоскорез, плуг и т.д. Если установить адаптер к мотоблоку, то все садово-парковые и огородные работы значительно упрощаются, так как автоматизируются. Также он помогает повысить рабочую скорость до 10 км/ч.

Некоторые модели могут иметь специальный рычаг для подъема. Он способствует более комфортному управлению механизмом. При необходимости мотоблок можно использовать и для транспортировки небольших грузов. В зависимости от того для каких целей будет использоваться техника, дышла могут быть удлиненными или укороченными. В первом случае они применяются для более габаритных машин, а во втором – для более легких конструкций.

В более усовершенствованных моделях дышла могут быть и телескопического типа, к тому же у них есть возможность регулировки ширины колеи.

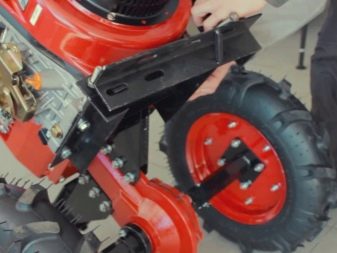

Чтобы подсоединить адаптер к мотоблоку, используется одинарная увеличенная сцепка, состоящая из 2 частей: первая является связующим звеном, а вторая выступает регулятором. Если есть необходимость оснащать агрегат несколькими орудиями одновременно, то применяют уже двойную универсальную сцепку.

Можно выполнить более сложную конструкцию или упрощенную. Ниже приведены оба варианта.

Для самого простого варианта адаптера понадобятся:

• трубы прямоугольного сечения;
• сварочный аппарат;
• колеса;
• подшипники;
• швеллер №10, длина 40 см;
• крепежные болты;
• сцепной узел;
• сидение.

Этап сборки выглядит следующим образом:

В первую очередь трубу разрезают на отрезки в 1,7 и 0,5 м. К концу более длинной трубы строго перпендикулярно приваривается короткая. Она будет основанием под крепление колесных стоек. Сразу стоит сделать отметки по 30 см, которые будут обозначать высоту стоек от оси.
Далее на втулки крепятся колеса, которые изготавливаются при необходимости при помощи токарного станка. Чтоб не покупать новые колеса, можно применить старые, от садовой тележки. На втулки сначала крепят подшипники, а далее сваркой приваривают раскосы на центральную трубу и втулки. Длину следует ориентировать на угол наклона относительно самой конструкции.
Изготовление рамы идет размеров 40х40 см, но при необходимости эти размеры можно увеличивать или уменьшать. Для организации навесного оборудования к заднему концу рамы сваркой крепят швеллер. Боковые трубы конструкции соединяются между собой болтами. На раму также следует установить рычаг. Он может иметь три длины «колена»: 0,2, 0,3 и 0,5 м. Чтобы увеличить силу регулировки, следует установить дополнительный рычаг (длина 75 см).
Зачастую сцепные узлы покупаются в магазинах. Но тут сразу стоит отметить, что данный элемент должен быть высокого качества

Поэтому если планируется его делать самостоятельно, то этому качеству уделяется особое внимание.
Сидение крепится к металлической опоре, которая должна быть заранее приварена к основе рамы, то есть центральной трубе.

Любая работа на земельном участке отнимает много сил и времени. Поэтому огородники все чаще используют спецтехнику, такую, как мотоблоки. Но сделать все этим агрегатом нельзя. Без специального адаптера вы не сможете полоть или окучивать землю, а также убирать снег и строительный мусор. Тележка с сидением для мотоблока сейчас стоит достаточно дорого. Однако есть выход. В нашей статье вы узнаете, как можно сделать самодельный адаптер для мотоблока своими руками без особых усилий.

Эксплуатация и обслуживание

Подъемный механизм навески для адаптера есть не что иное, как подъемный рычаг, существенно упрощающий работу с дополнительными насадками. Обычно подъемный механизм у рулевых моделей располагается позади адаптера. К нему прикрепляют навесное оборудование, необходимое для той или иной работы. Например, это может быть плуг для вспашки либо подготовки почвы к окучиванию. Сам механизм конструктивно несложен и может приводиться в движение ручным поворотом рычага.

Фиксируя двухколесный адаптер к мотоблоку, можно занять удобное положение и работать сидя. Это поспособствует большей устойчивости мотоблока. Варианты с ручной тележкой актуальны для больших хозяйств. Также ими можно пользоваться не только для сбора урожая, но и перевозить строительный мусор и разные грузы. Пользуясь адаптером, можно не бояться попадания ног под фрезу.

Чтобы продлить срок службы мотоблока и адаптера, нужно не забывать про первый пуск, для чего следует предварительно залить масло и бензин, и последующую обкатку. Также нужно учитывать, что в процессе работы недопустим перегрев двигателя основного агрегата и необходима своевременная смазка деталей. В зависимости от типа моделей, в некоторых из них придется укрывать кресло оператора ввиду материала его изготовления. Например, если основой сиденья является фанера, то она может деформироваться под дождем.

Учитывая, что адаптер можно изготовить самостоятельно, пользуясь подручными средствами (например, колесами от тачки либо иными запчастями), важно соблюдать все тонкости чертежа и правильность сборки механизма подъема навесного оборудования. Что касается колес, стоит иметь в виду: металлические варианты лучше для работы на полях, резиновые с протекторами подходят для работы на грунтовой дороге

При этом в эксплуатации имеет большое значение их радиус, ведь излишне большие либо, наоборот, слишком маленькие колеса приведут к частому опрокидыванию агрегата.

При этом у моделей с расположением двигателя сзади ширина колеи должна быть большей, так как по-другому мотоблок не сможет правильно балансировать в процессе работы. Мост для колес в этом случае должен быть более широким. В процессе работы мотоблоком можно пользоваться ориентирами либо обрабатывать землю кругообразно. Это зависит от размера и формы участка, а также модели адаптера. Например, вспашка либо рыхление почвы проще выполняется рядами с поворотом в конце каждого из них.

В процессе работы пользователь может следить за тем, чтобы обработка почвы была равномерной, а навесное оборудование не углублялось в землю более положенного. Надлежит перед работой выставлять регулировку. Своевременно необходимо осматривать адаптер и мотоблок. Это позволит обеспечить бесперебойную и безопасную работу мотоблока во время всего его срока эксплуатации.

Необходимо своевременно менять масла в узлах мотоблока, заниматься профилактикой систем электродвигателя, регулировать механизмы управления и подъема

Кроме того, важно содержать агрегат и адаптер в чистоте. Это значит, что их необходимо очищать от грязи и почвы, после чего мотоблок надлежит устанавливать в горизонтальное положение, используя третье колесо (при его наличии) либо подставку, которая сможет обеспечить устойчивое положение агрегата

Нельзя забывать о заточке орудий, поскольку от этого напрямую зависит обработка почвы и качество ее рыхления. Если ваш участок небольшой, желательно заранее пройтись по нему и убрать большие камни, которые могут затупить навесное оборудование.

Мотоблоку с адаптером нужно обеспечить правильное хранение. Помещение должно быть сухим и хорошо вентилируемым. При этом желательно технику поместить в условия, в которых она будет избавлена от контакта с щелочами и кислотами. Машину нужно не только очищать от загрязнений, но и сливать из бака и карбюратора топливо. Также необходимо сливать масло из картера двигателя. Если мотоблок будет простаивать более трех месяцев, нужно устанавливать его на подставки, разгружая шины.

Рекомендуется периодически осматривать шины на предмет повреждений и дефектов. Нельзя использовать мотоблок с пониженным давлением в шинах, так как это сократит срок службы колес. Высокое давление тоже ускорит их износ

Важно проверять воздушные фильтры мотоблока, свечи зажигания и по необходимости проводить замену глушителя. Кроме того, нужно осматривать прочность соединений адаптера, ведь от этого зависит безопасность оператора

О том, как сделать адаптер к мотоблоку своими руками, смотрите в следующем видео.

Обзор адаптеров

Мотоблоки значительно упростили сельскохозяйственный труд на поле многим фермерам. Благодаря им обрабатывать, вспахивать и осуществлять посадку стало проще и быстрее. Но конструкция мотоблока такова, что оператору приходится ходить за ним, что через некоторое время вызывает усталость и становиться затруднительно. Особенно упадок сил чувствуется после обработки больших площадей, так как вес мотоблока, зачастую, переваливает за 100 кг.

Для значительного облегчения работы на мотоблоке, и Беларусе в частности, были изобретены адаптеры, которые крепились к агрегату и позволяли сидя выполнять все работы. Особенностью адаптеров является то, что все навесное оборудование крепится уже на него, а не на мотоблок. Таким образом, при использовании адаптера, получается минитрактор с удобным сидением и возможностью работать без устали продолжительное время.

Модели от производителя для МТЗ

Официальной модели завод-изготовитель не предоставил, но тем, кто желает модернизировать свой мотоблок стоит обратить внимание на других производителей

Аналоги от сторонних производителей для МТЗ

Одним из популярных адаптеров является пахотный модуль Целина, который адаптирован под использование с мотоблоком Беларус. Адаптер сделан из качественных материалов и позволяет удобно устроиться на сидении и управлять мотоблоком. Благодаря дополнительным пневматическим колесам размером 4*10 конструкция будет устойчивой на любой почве.

Для придания универсальности модели и облегчения осуществления торможения на адаптере предусмотрен ленточный тормоз. Скорость, которую мотоблок МТЗ может развивать с подключенным адаптером может достигать до 10 км/ч. Но так как большая часть навесного оборудования не способно так разгоняться, то этого будет достаточно для выполнения сельскохозяйственных работ. Вес пахотного адаптера составляет 50 кг.

Отличной альтернативой, которая превратит мотоблок в минитрактор, является адаптер Хорсам ИС-2, выпускаемый ОАО «ГМЗ». Конструкция снабжена сидением и рулем, а движущая часть мотоблока крепится сзади. Использовать его целесообразно в садах, огородах и на приусадебных участках. Удобное сидение и руль, напоминающий мотоциклетный, обеспечивают комфорт и удобство во время полевых работ.

Все важные органы управления МТЗ вынесены на руль, позволяя оператору устроиться с комфортом. Оператор легко дотягивается до газа, тормоза и запуска двигателя, так как Хорсам адаптирован для подключения МТЗ 09Н. Помимо этого, к нему можно подключать плуг, фрезы, окучники, картофелесажалку и копалку, любое снегоуборочное оборудование, косилку и многое другое.

Достоинствами Хорса являются:

• Небольшие габариты, позволяющие маневрировать между преградами;
• Удобство при управлении мотоблоком;
• Вес около 70 кг;
• Одинаковая ширина между колесами на передней и задней осях.

Самодельный вариант для МТЗ

Если есть желание сэкономить на покупке адаптера от производителя, то такую конструкцию вполне можно собрать самостоятельно. Ниже представлен чертеж и схема присоединения всех деталей, ориентируясь на которые можно изготовить сидение на мотоблок. Представленный чертеж демонстрирует, как собрать сидение с креплением позади мотоблока.

Для того, чтобы изготовить адаптер для МТЗ потребуется:

Подготовить стальной профиль длиной 180 см.
Приварить перпендикулярно еще один отрезок профиля длиной 50 см. Эта часть будет осью задней колеи и определять ее ширину. Поэтому длина в 50 см является условной. При желании ее можно сделать длиннее или короче.
К концам прикрепить стойки для колес. Обычно длины берется от 25 до 40 см.
Обязательно приварить к втулкам ребра жесткости. Их размеры зависят от вашей конструкции и ее исходных размеров.
Изготовить раму для подсоединения навески. Используя боковые направляющие, прикрепить их к стойкам колес.
На середину рамы прикрепить сиденье. Оно крепится выше рамы для того, чтобы оператор мог удобно расположить ноги

Выбирать сиденье можно любое, лишь бы оно вам нравилось и могло крепиться к раме.
При креплении сидения обратите внимание на то, где находится руль и какое до него остается расстояние. Рулевое управление должно быть в зоне досягаемости.

Видео обзор

Ниже представлен видео обзор адаптера для мотоблока МТЗ

Видео обзор посвящен сборке самодельного адаптера для МТЗ

Видео обзор, где демонстрируется использование переднего адаптера для МТЗ

Варианты использования переднего адаптера для МТЗ

Многие владельцы отмечают в своих отзывах, что использование мотоблока Беларус стало намного удобнее и эффективнее с использованием адаптера.

Изготовление рамы и монтаж сиденья

Использование адаптера с сиденьем позволяет превратить мотоблок в мини-трактор. Подобрать кресло для приспособления вы можете на свой вкус

При этом советуем обращать внимание на сиденье со встроенным амортизатором – таким образом, вы избежите необходимости установки рессор. Сборка рамы выполняется в такой последовательности:

1. Возьмите кусок трубы, диаметром 5,7 см, и приварите к ней хвостовик – он необходим для монтажа поворотного кронштейна. Сам кронштейн нужно зафиксировать штифтом;
2. Приварите к раме уголок-поперечину, размером 5×5 см. Обе детали должны располагаться перпендикулярно друг к другу;
3. К уголку и раме приварите стальной лист, толщиной 3 мм;
4. Боковые края листа, длиной около 1 см отогните вниз – так вы защитите себя от порезов;
5. Согните и сварите крылья, к верхней части которых приварите надкрылки. Последние оборудуйте отражателями.

Основную раму обязательно оснастите дополнительной выдвижной рамой из трубы, толщиной 51 мм. При этом выдвижная труба крепится к неподвижной основной раме посредством болта.

Преимущества и недостатки

После того как мотоблок прошел модернизацию, конструкторы отмечают положительные качества переднего адаптера:

• простота в эксплуатации;
• раскрытие тягового ресурса — имеющиеся способности увеличиваются;
• расширяются возможности работ – обработка почвы ускорится;
• при надобности агрегат разбирается и собирается;
• хорошая сбалансированность по весу и осям;
• на устройстве можно передвигаться.

К недостаткам относится то, что при наличии подвижной сцепки происходит ухудшение устойчивости.

Адаптер на мотоблок состоит из таких конструкционных элементов:

1. Каркас сооружают центральный или лестничный. В качестве материала подойдут металлические трубы, уголки. В конструкционной модели должны быть предусмотрены вилка и втулка, которые обеспечат свободный поворот прицепа. Встречаются преобразованные транспортные средства, в которых объединены агрегатное устройство и прицеп. В таком варианте следует сделать новую подставку для трансмиссии и мотора.
2. Системы подвески бывают осевыми, мостовыми, поворотными, портальными. Сооружается без применения упругих фрагментов.
3. Для кузова применяют стальной лист.
4. Сцепное устройство является важным элементом преобразователя, он делает мотоблок устойчивым и надежно соединенным. Сцепной узел изготавливается из штыря 15 см.
5. Сидение – рабочее место водителя.
6. Рулевое управление используется с жестким соединением. Его сооружают собственными руками или приобретают в специальном магазине. Народные умельцы устанавливают рулевую тягу и рейку от автомобиля «ВАЗ» или «Волга».

Обустройство многофункциональной модели

Для изготовления многофункционального устройства необходимо подготовить:

• Стальные трубы и уголки;
• Листовая сталь;
• Два колеса;
• Удобное сидение;
• Сварочный аппарат и набор инструментов.

Такой адаптер является многофункциональной моделью. Его можно использовать для проведения основных сельскохозяйственных работ и перевозки грузов по неровной местности на недалекие расстояния. Оборудовать конструкцию можно такими сельскохозяйственными орудиями, как плуг, борона, окучиватель, выкапыватель картофеля. В зимние месяцы к адаптеру можно присоединять скребок для уборки снега.

Основными элементами оборудования выступают: рама и сцепные устройства, а также колесная пара и сидения

Процесс производства адаптера в домашних условиях проходит в несколько этапов.

Для обеспечения равновесия конструкции и предупреждения дополнительных перегрузок на этапе проектирования нужно составить кинематическую схему. Ее можно изготовить самостоятельно или использовать готовый вариант.

Эта схема разработана для изготовления адаптера, предназначенного для работы на мотоблоке «Нева»

Изготавливая и собирая раму важно предусмотреть обустройство вилки со втулкой. Она необходима для обеспечения свободного поворота прицепа

Раму конструкции изготавливают из металлических труб и уголков

Кузов конструкции изготавливают из стального листа. Высоту его бортов делают не меньше, чем 30 см.

При изготовлении стоек для колес адаптера можно воспользоваться приведенной схемой

Самый простой вариант изготовления сцепного узла конструкции – штырь длиной 15 см, который втыкают в отверстие дышла П-образного мотоблочного «фаркопа». Недостатком такого варианта является быстрая изнашиваемость: под действием свободно вращающегося прицепа быстро разбиваются отверстия для сцепки. Для уменьшения износа П-образную цепку желательно удлинить.

На хребтовой раме балки адаптера, отступив на 80 см от переднего края, закрепляют сидение. Его фиксируют при помощи болтов. Адаптер готов. Остается только проверить работоспособность многофункционального устройства.

Создание багажника для адаптера

Багажник потребуется вам для сбора и перевозки урожая. За счет того, что после монтажа багажника переноситься центр тяжести мотоблока, этот элемент также станет незаменим при езде по холмистой местности. Изготовление багажника выполняется в такой последовательности:

1. Сначала соберите каркас – для этого возьмите несколько водопроводных труб. Одна из них должна быть центральной, и иметь диаметр 1 дюйм. Все остальные трубы должны обладать диаметром в ½ или ¼ дюйма;
2. Насадите на центральную трубу трубы опоры и приварите ее к багажнику;
3. Опорные трубы закрепите на штанге блока и коробке передач.

Высоту опор вы можете подобрать, исходя из положения багажника. При этом помните, что он не должен лежать на мотоблоке, а висеть над ним. Монтируется багажник посредством опор над теми элементами мотоблока, которые не требуют свободного доступа к себе. Ни в коем случае не крепите деталь над щитками приборов, а также топливным и масляным бачком.

Процесс изготовления

Такая навеска любого вида – это не просто сиденье, а целое устройство, состоящее из нескольких деталей. В зависимости от вида адаптера эти детали в разном количестве и в разном порядке крепятся друг с другом. Так, задний и передний агрегат изготавливаются практически одинаково, но отличаются способом итогового крепления и методом самой сцепки.

С подвижным сочленением

Данный вид адаптера проще и быстрее всего изготовить в домашних условиях своими руками.

• На квадратный профиль длиной в 180 см следует поперек приварить кусок такого же стального листа, но размером в 60 см.
• На раму и колеса устанавливают раскосы и крепят их при помощи втулок. Для укрепления основной рамы на нее приваривают дополнительную стальную балку.
• Швеллер No10 используют для создания дополнительной балки. Ее изготавливают в соответствии с чертежами и при помощи сварочного аппарата.
• Рама, созданная на предыдущем этапе, приваривается к колесной оси. В качестве соединяющего элемента используют небольшой кусок квадратной металлической балки или стального уголка.
• На раму устанавливают первый рычаг управления, на котором имеется 3 колена. На данный рычаг устанавливают дополнительный, но меньше размера. Все работы выполняются при помощи сварочного аппарата.
• При помощи болтов оба рычага надежно фиксируются между собой.

Когда основной подъемный механизм адаптера будет готов, можно приступать к его непосредственной сборке и соединению оборудования с самим мотоблоком.

• На центральную раму приваривают подставку под будущее сиденье, которое изготавливают из куска стальной трубы.
• На нее сверху при помощи сварочного аппарат перпендикулярно крепят еще два таких же отрезка трубы. Такая конструкция позволит максимально надежно закрепить сиденье на мотоблоке и минимизировать вибрацию и тряску при его работе.
• Далее куски труб присоединяют сваркой к раме, а сама сидушка закрепляется на них саморезами или болтами. Для дополнительной надежности болты можно вкрутить и в подставку под сиденье, а не только в раму.
• К передней части полученного адаптера приваривают готовое сцепное устройство.

После окончания этих работ адаптер полностью готов к дальнейшему использованию. Если все было выполнено правильно, должен получить полноприводный мини-трактор, простой и удобный в работе.

С рулевым управлением

Такой самодельный адаптер изготавливается даже быстрее, чем его предыдущая разновидность. Но стоит знать, что такой вариант подразумевает использование большего количества различных уголков и труб. И еще – такое навесное оборудование изготавливается на основе рамы с уж готовой вилкой и втулкой. Именно ее наличие позволит в дальнейшем свободно вращаться мотоблоку от рулевого воздействия. Последовательность действий будет следующая.

• Раму изготавливают из стали выбранной длины и толщины. При помощи болгарки из листа вырезают заготовки необходимого размера, а затем скрепляют их между собой болтами либо же саморезами.
• Создание ходовой части должно основываться исходя из того, где располагается мотор самого агрегата. Если он впереди, то главный критерий – это размер основных колес. То есть размер колеи должен основываться именно на нем. Колеса крепятся только к задней части. Приваривают их к оси. Если мотор находится сзади, то расстояние между колес должна быть шире. Здесь стандартные с мотоблока снимают, а на их место устанавливают такие же, как и на адаптере.
• Саму ось создают из трубы, а на ее концы запрессовывает подшипники со втулками.

Как собрать

Делать следует либо передний, либо задний вариант, все зависит от модели мотоблока. Если разницы нет, выбрать второй тип, так как изготовить его намного проще. Соблюдать простую инструкцию, желательно заранее посмотреть фото готовых изделий, четко понимать, как должен выглядеть результат работы.

Конструкция с задним расположением

Ее называют тележка, так как она ставится на стандартное прицепное устройство. Еще до начала работы сделать чертеж со всеми размерами, либо найти готовый, вариантов много, есть из чего выбрать. Хорошо разобраться, если нужно, внести корректировки, чтобы точно подогнать изделие под свою технику. Проводить работу так:

Нарезать трубу либо уголок, зачистить свариваемые торцы. Сложить части на ровной поверхности, проверить геометрию с помощью угольника и измерения диагоналей.
Сварить основную часть каркаса. Вначале прихватить, потом перепроверить положение еще раз, только после этого сделать сплошные швы по всей длине соединений. Зачистить наплывы металла шлифовальной машинкой.
Приварить сцепку к хвостовику, подобрать положение точно, все размеры снимать на мотоблоке. Удобнее работать с помощником, так как самому выставлять детали и контролировать их положение сложно.
Закрепить пол и педали, либо рычаги. Все части точно подогнать, выставить и проверить, нормально ли они двигаются.
Установить сиденье. Предварительно подобрать правильное положение, потом салазки либо приварить, либо закрепить болтами. В этом случае просверлить отверстия в нужных местах, использовать крепеж с шайбами. Укрепить пол в местах расположения болтов дополнительными ребрами жесткости.
Поставить колеса. Тут работа зависит от типа их крепления к раме

Проще всего сделать отдельные модули из квадратного профиля и ступицы, которые вставляются внутрь трубы и крепятся.
Уделить внимание выставлению сцепки сзади. Лучше всего, если ее можно будет регулировать по высоте

Сделать крепежную пластину с отверстиями, она позволит крепить узел выше или ниже, это самое простое решение.

При сборке системы с подвижным сочленением соединительный узел должен быть жестким и поворачиваться только в горизонтальной плоскости. Проще купить готовый шарнир, так как в домашних условиях точно подогнать эту часть конструкции сложно.

После сборки проверить, нормально ли крепится сцепка к мотоблоку, удобно ли управлять. Все недочеты лучше найти на этой стадии, сразу устранить. Потом зачистить все очаги коррозии на металле, если они есть, покрасить поверхность в 2-3 слоя для надежности.

Вариант с передним расположением

Передний адаптер для мотоблока Нева с рулевым управлением можно купить готовым. Он также подходит для других моделей техники – Ока, Каскад, Луч, Целина. Но он обойдется от 23 000 рублей, поэтому есть смысл сделать его своими силами, используя готовые изделия как образец. Чертежи несложно найти, что тоже хорошо. Работу проводить так:

Продумать расположение всех элементов управления. Чаще всего проблемы возникают именно с этим. Проще всего использовать рычаги или педали, распланировать их расположение заранее, исключить любые проблемы.
Сварить несущий каркас

Уделить внимание месту присоединения к мотоблоку, его стоит дополнительно укрепить. Использовать уголок или трубу с запасом прочности, чтобы под нагрузками элементы не деформировались.
Проще всего использовать готовую рулевую колонку и рейку

Купить любой небольшой вариант на авторазборке, тогда ничего не придется придумывать. Поставить колеса со ступицами, по месту подогнать рулевой механизм.
Приварить пол, выставить сиденье и все элементы управления. Проверять каждый узел при монтаже, чтобы убедиться, что он работает как нужно и проблем после сборки не возникнет.
Готовый адаптер с рулем к мотоблоку Нева, собранный своими руками, надо испытать после сборки. Уделить внимание рулевому механизму и удобству управления.
Окрасить все незащищенные металлические поверхности, перед этим очистить сталь от коррозии.

Такие варианты хороши тем, что при работе используется стандартная сцепка мотоблока и доступен вал отбора мощности для активных агрегатов. Можно дополнительно поставить фары, чтобы передвигаться или работать даже в темное время, для этого в передней части рамы сделать два кронштейна для крепления и провести проводку.

Собрать адаптер для мотоблока просто, если есть подробный чертеж с размерами, все необходимые материалы и инструменты. Раму лучше всего сваривать для надежности, остальные части допускается крепить и болтами, потом можно быстро собирать или разбирать. Окрашивать металл, иначе он начнет ржаветь.

Что такое адаптер и каково его предназначение?

Как уже говорилось выше, адаптер к мотоблоку нужен лишь в том случае, если вы хотите переделать агрегат в минитрактор. Это возможно сделать с очень мощными машинами, работающими на дизельном топливе или бензине. Ведь вы будете не просто использовать ее в прямом назначении, но и будете ехать, перевозить очень тяжелые грузы.

Следовательно, мотоблок должен выдерживать большие нагрузки.
По сути конструкция адаптера очень проста. Он выглядит как тележка, на которым прикреплены разные детали, как:

• сцепки для крепления мотоблока и переходник для навесного оборудования;
• сидение для водителя;
• колеса;
• рама для крепления основных элементов;
• руль.

Когда вы переделываете агрегат под минитрактор, вы можете еще больше расширить его возможности, так как у вас появится возможность крепить уже самодельное навесное оборудование. Конечно, сравнение с минитрактором в какой-то степени условно, ведь мощность техники будет такой же, как и мощность самого мотоблока, а, если точнее, его двигателя. Минитракторы же имеют больше лошадиных сил. Вы также можете модернизировать оборудование еще больше, сделав навес от солнца. С такой машиной вам не будут страшны изнурительные земельные работы под палящим солнцем, а ваше здоровье вам в итоге точно скажет спасибо.

Большинство адаптеров имеет конструкцию, которая подразумевает крепление тележки, в которой можно перевозить грузы. Также может быть подъемный рычаг, что еще больше упрощает процесс управления и пользования. Есть две сцепки: к первой вы крепите сам мотоблок «Нева», а ко второй — любое навесное оборудование. К тому же механизм идет с рулем, что улучшает его маневренность.

Колесная база делается очень прочная, так как она должна выдерживать большие нагрузки, ведь вы будете ехать на агрегате сами, а также можете перевозить большие грузы. Вы можете использовать машину в любых условиях, даже самых сложных. Однако помните, что по правилам строго запрещено на таком оборудовании выезжать на оживленную трассу.

Вы можете передвигаться только по сельской местности и на небольшие расстояния.

Алгоритм действий

Чтобы приступить к сборке дополнительного оборудования для мотокультиватора, понадобится чертеж, в соответствии с которым будут выполнены элементы крепления и сооружение фрагментов. Если есть специальные навыки и опыт самодельный адаптер на мотоблок и чертеж можно выполнить самостоятельно. В случае опасения допустить ошибку, следует брать готовые чертежи. Перед конструированием рекомендуется проконтролировать и сверить соответствие габаритов и цифр.

Инструменты и расходные материалы:

• металлические уголки, профиль квадратный;
• подшипники для рулевого колеса и колонки;
• листы из металла;
• пара колес, желательно на оси;
• сверла, электроды, диски для болгарки;
• крепежные элементы;
• гаечные ключи различных размеров;
• сварочный электроаппарат;
• смазочные составы – солидол;
• болгарка;
• шуруповерт;
• дрель.

На подготовительном этапе следует произвести подбор кинематической схемы, в которой предусмотрены показатели равновесия всей конструкции. Также должно быть предусмотрено предупреждение перегрузки. Рекомендуется использовать готовые чертежи адаптера с рулем к мотоблоку.

Ход работ:

1. Начало работ – изготовление рамы. Выполняется конструкция из нарезанных частей выбранного стального стройматериала. Металл нарезают нужной длины при помощи болгарки. Скрепляются фрагменты болтами или сваркой.
2. Отрезок квадратного металлического профилированного изделия 1,8 м приваривают к металлопрофилю длиной 60 см. Элементы располагают перпендикулярно. Данный фрагмент послужит креплением для шин. Стойка колеса должна составлять в высоту не менее тридцати сантиметров.
3. Приваривают распорки к основному каркасу и втулкам колес. Размер каркаса составляет 40х40 см, он может изменяться в зависимости от индивидуального проекта.
4. К краю рамы приваривают профиль. Осевые трубы скрепляют болтами.
5. К каркасу сваркой присоединяют рычаг управления. Чтобы увеличить показатели мощности при управлении, рычаг сооружают с одним или несколькими коленами с длиной 70-80 сантиметров. Коленные фрагменты скрепляют болтами. Размеры адаптера для мотоблока, рекомендуется сверять с чертежами и схемами, ведь они помогут создать безошибочную конструкцию своими руками.
6. В качестве подставки под сиденье служит труба длиной 30-40 см, ее приваривают к основному каркасу. С сиденьем для водителя техникой легче управлять в процессе огородных работ.
7. Сцепную часть механизма приваривают к мотоблоку сзади. Крепление изготавливают из стального либо чугунного материала. Для соединения запчастей применяют электросварочный аппарат. Крепеж является важным составляющим узлом, который осуществляет надежную сцепку. Наиболее подходящим является П-образный соединительный узел. Благодаря этой запчасти транспорт становится устойчивым.
8. Колеса на адаптер к мотоблоку подойдут двух типов – резиновые или металлические. Последний вариант используют для проведения работ в полевых условиях. Резиновое колесо имеет глубокий протектор, что позволит передвигаться по грунтовому дорожному полотну и при необходимости проезжать по бездорожью. Радиус колес подходит от 15 до 18 дюймов. Подходят колеса от отечественного автопрома – «ВАЗ», «Москвич».
9. Полученное устройство обрабатываю грунтовкой и красят. Такая методика позволит предотвратить появление коррозии металла.

Мотоблок с рулевым управлением

При таком способе силовой агрегат будет располагаться за спиной водителя и жёстко крепиться к переднему адаптеру. Следовательно, увеличится коэффициент сцепления ведущих колёс с почвой. Это, в свою очередь, повысит тяговое усилие, что даст возможность работать с любым навесным оборудованием. Для таких экспериментов лучше всего подойдёт лёгкий мотоблок «Салют», имеющий массу около 75 кг и мощность 6,5 л. с.

В этом случае понадобится рулевая колонка с редуктором. Но это для этого случая, если рискнёте смастерить мотоблок с передним рулевым управлением. Эта процедура намного сложнее и кропотливее, чем простое сочленение, но зато результат порадует — получится мотоблок с рулём и сиденьем, а под руками окажутся все нужные рычаги.

При изготовлении понадобятся не только руль и редуктор, но и рулевые тяги с сошниками. Обязательно нужны будут педали газа, сцепления и тормоза, расположенные под ногами. Их соединяют со штатными органами управления самодельными тягами или стальными тросиками.

С правой стороны сиденья устанавливают рычаг для поднятия или опускания навесного оборудования, а также рукоятку стояночного тормоза. На передние колёса ставят крылья с фарами. И минитехника, наконец-то, приобретает законченный вид мотоблока с передним адаптером.

Следует отметить, что цена такого изделия с рулём начинается от 24 тыс. рублей. При этом адаптер имеет неплохие технические характеристики, позволяющие в полной мере оценить достоинства работы на своей минитехнике.

Мотоблок является механизированным помощником огородника, который позволяет сократить трудозатраты и здоровье пользователя. Если такое устройство дополнено адаптером с рулевым управлением, то оно увеличивает комфортабельность управления и еще больше сокращает физическую нагрузку.

По сути, адаптер позволяет превратить мотоблок в подобие мини-трактора. Из материала данной статьи вы узнаете устройство адаптера, его назначение, разновидности, нюансы установки и тонкости эксплуатации.
