Изготовление измельчителя соломы своими руками

Введение про измельчители

Когда я получал образование в десятом классе, а это был 2000 год, нас школа одновременно с совхозом, в селе Мильтюши Черепановского р-на Новосибирской области, отправляла весною на сжигание соломы. Мы ходили по очень большим полям и поджигали солому, в этом занятии участвовали ученики с 8-го по 11 классы, а это более 200 человек. Помимо прочего совхоз сжигал солому еще и самостоятельно.

Когда шел период сжигания соломы, все прилегающие села были в дыму. При этом сам совхоз еле выживал , зарплата ничтожная, техника устаревшая. Оказывается если бы они знали про измельчение и гранулирование соломы, то доходы совхоза выросли бы в несколько раз.

Оказывается за границей давно решили вопрос с утилизацией сельскохозяйственных отходов, например как лузга семечек, стебли подсолнечника, сена, травы, торфа, камыша и даже веток. Вся эта линейка имеет необходимую влажность и просто гранулируется в прессованные топливные гранулы. Дальше прессованные топливные гранулы идут как на подстилку животным, так и для получения тепла в специализированных автоматизированных котлах. Ах, да к слову в Китае уже давно выполняют из всех данных отходов не только прессованных топливных гранул, а даже и Дсп, например у меня есть публикация про изготовление плит из дерева из камыша.

Измельчитель сена можно применять и для прочих сельскохозяйственных отходов. Он перерабатывает тюки, рулоны и просто насыпную массу в очень маленькую измельченную фракцию. В начале публикации можно заметить картинку с фракцией из отходов сорняков. Есть горизонтальные и вертикальные измельчители.

Такой дробитель отходов можно как приобрести, так и сделать самостоятельно. Для того чтобы сделать необходимо понимать его строение.

Состоит измельчитель из:

1. Емкости для загрузки тюков, рулонов или насыпом сырья;
2. Ножей и контрножей;
3. Выгрузного устройства;
4. Вала на котором размещены ножи;
5. Электрического двигателя 380 Вольт, по мощности для 200 литровой бочки подойдёт 1500 оборотов в минуту и 2,2 — 5,5 КВт. Если же предполагается деление в рулоне, то мотор необходим будет мощнее 11 — 18 КВт и также 1500 оборотов в минуту;
6. Сетка, для прессованных топливных гранул нам подойдёт с ячеей 7-8 мм;
7. Система шкивов, передающая вращение от электрического двигателя к ножевому валу. Порой шкивы не применяются, а мотор ставится внизу измельчителя.

Виды дробилок

Измельчители для сена и соломы делят по двум критериям. Первый – область применения. В зависимости от этого фактора на рынке различают компактные и промышленные агрегаты. Первые используют автономно в небольших частных хозяйствах, а вторые – устанавливают на уборочные комбайны.

Второй критерий – принцип действия оборудования. Измельчители бывают:

• ручными – устаревшие приспособления, которые встречаются на рынке все реже. Ручная соломорезка подходит только для индивидуальной эксплуатации;
• полуавтоматические – режущие органы этого оборудования приводятся в действие двигателем, однако сено или солому нужно засыпать вручную;
• электрические – при работе с такими агрегатами пользователям нужно лишь подключить оборудование к сети и запустить двигатель.

Самыми популярными среди владельцев частных хозяйств считаются электрические дробилки. Они выделяются компактными размерами, скромным весом и простотой в эксплуатации.

Инструменты и материалы

От нужного размера конечной нарезки будет зависеть размер устанавливаемых ножей

Для проведения таких работ понадобиться из инструментов:

• стандартный слесарный набор, который есть у каждого хорошего хозяина;
• хорошая шлифовальная машина;
• дрель;
• сварочный аппарат.

А вот материалы будут перечислены примерные, так как в каждом случае могут быть использованы разные варианты:

• электродвигатель, с оборотами не превышающими 2000 в минуту, чтобы устройство не представляло опасности для окружающих во время работы;
• листовой металл толщиной от 2 до 3 мм, который пойдет для создания всех основных элементов бункера;
• для создания кронштейна понадобиться металл 5 мм в толщину;
• труба диаметром 25 мм для опоры;
• для создания усиления необходима полоса размерами 25 на 3 мм;
• 10-ти мм стальная плита.

Возможно, Вам будет также интересна статья о том, как сделать дробилку для дерева своими руками. Статью о разновидностях садовых измельчителей читайте здесь.

А эта познавательная статья об измельчителях для кормов.

Устройство измельчителей соломы и сена

Для больших объёмов переработки кормов используются промышленные образцы измельчителей, а вот небольшие подсобные хозяйства, частные фермы чаще используют небольшие, компактные и простые по устройству бытовые измельчители сена и травы. Но принцип работы всех этих устройств очень схож, они содержат аналогичные функциональные узлы и механизмы. Если рассматривать эти аппараты более детально, то можно отследить всю несложную технологическую цепочку их работы.

На первом этапе исходное кормовое сырьё подаётся на приёмный транспортёр

Очень важно, чтобы в соломе или сене не могли оказаться инородные предметы, примеси постороннего характера. Также сено, связанное при уборке в тюки, необходимо полностью освободить от перевязей

Попадая с транспортёра в приёмный бункер для первичного измельчения, сырьё чрез дозирующее устройство направляется в его барабан, оснащённый резаками или ножами для соломорезки специальной формы. Этот ножевой барабан производит резку сена или соломы на небольшие фрагменты, представляющие собой кормовое сырьё, измельчённое лишь наполовину. Затем эта промежуточная масса попадает в основной узел аппарата – роторный измельчитель соломы. В нём и происходит окончательное превращение загружаемых материалов в требуемую мелкую кормовую фракцию. Такое дробление происходит под действием многочисленных молотков или плоских ножей, навешанных на вращающийся с большой скоростью барабан.

Для того, чтобы в процессе работы из аппарата выходила лишь достаточно измельчённая кормовая фракция, на выходе из молотковой дробилки установлено сито с калибровочными отверстиями. Через это сито могут пройти в накопительный бункер лишь те частицы, которые имеют небольшие размеры. Более крупные фрагменты грубых кормов продолжают движение в полости барабана до тех пор, пока не будут раздроблены до требуемого размера. На выходе из молотковой дробилки получается продукт, полностью пригодный для использования в технологии кормопроизводства.

В стационарных измельчителях, характеризующихся высокой производительностью, движение переработанной массы из барабана в накопитель готовой кормовой фракции происходит под действием пневматического насоса. Находящаяся на ножевом валу молотковой дробилки улитка с крыльчаткой создают сильный воздушный поток из полости барабана в выводной трубопровод. Увлекаемая этим потоком лёгкая мелкая кормовая фракция движется по трубопроводу в аспирационные накопители, откуда подаётся в устройства для приготовление кормовых смесей заданного состава. Благодаря наличию такого вентилятора при работе кормовой дробилки частицы сена, соломы не налипают на сито или на корпус молоткового барабана. Создаваемый поток воздуха не только способен транспортировать образовавшуюся мелкую кормовую фракцию на заданное расстояние по трубам, с помощь этого же потока происходит и всасывание промежуточной кормовой массы из предварительного измельчителя в полость молоткового барабана.

Для того, чтобы в работающий измельчитель кормов не могли попасть стальные предметы, в загрузочном бункере для них установлен специальный магнитный уловитель. Если же такие предметы окажутся в работающем аппарате, возможны различные неприятные ситуации, включая даже разрушение самих ножей для измельчителя соломы.

Популярные модели для комбайнов

Советуем к прочтению другие наши статьи

• Черная морковь
• Чем подкормить чеснок весной?
• Сорта горького перца
• Ранние сорта дыни

На рынке на сегодняшний момент представлено немало самых разнообразных видов измельчителей сена. У каждого вида свои характеристики, особенности работы, поэтому перед покупкой нужно с ними ознакомиться.

• «Нива» – это измельчитель, который устанавливается на комбайн, что собирает солому и сено. При его помощи, солома, что выходит из молотильного аппарата комбайна попадает не на поле, а в этот механизм, измельчается до нужного размера и только затем сыпется на землю. Основная разновидность этой конструкции – «Пирс-2». Это сборная модель, что навешивается сзади на комбайн. Бункер у измельчителя закрытого типа, в него и устанавливается ножевой ротор. Механизм прост в обслуживании. Фото измельчителя соломы навесного (ИСН) для Дон и Вектор
• «Дон-1500» – это линейка известных измельчителей соломы для комбайнов, среди которых особенно выделяется модель «Пирс-6». Агрегат удобен в использовании, с легкостью навешивается на комбайн, равномерно разбрасывает сено после измельчения вслед за ходом комбайна. Он работает в двух режимах – измельчение и разбрасывание соломы или сбор измельченной сломы в плотный валок.
• «Енисей ИРС-1200» измельчает и разбрасывает солому по полю во время ее уборки комбайном. Корпус сделан из стали, ножевой механизм двухрядных, противорежущий. Измельчает не только солому и сено, но также траву разного типа. Для равномерного разбрасывания сена по полю используется выбросное крыло, которое можно регулировать, чтобы скорректировать угол и ширину разброса. Этот аппарат способен измельчать и разбрасывать сырье или же укладывать не измельченную солому в плотный валок.

Соломорезка своими руками из стиральной машинки. Соломорезка своими руками из стиральной машинки

РазноеСоломорезка своими руками из стиральной машинки

Измельчитель кормов — полезный для любого частного хозяйства аппарат, способный за короткое временя переработать не только зерно, но и сочные корма. Полученную смесь можно скармливать в виде мешанок или каш, а подходят они для всех видов домашнего скота и птицы. Корморезку можно не только купить, но и сделать самостоятельно дома.

Самодельный кормоизмельчитель

Сделать корморезку своими руками не сложно, но для этого нужно иметь весь необходимый материал и инструменты, а также чертежи и небольшой опыт работы с металлом. Самодельная корморезка прослужит долго, а по своей мощности не будет уступать магазинным аналогам. Еще один плюс — корморезка своими руками изготовленная из подручного материала будет гораздо дешевле покупной. К плюсам корморезок можно также отнести:

• Компактность,
• Простоту и удобность эксплуатации.

На форумах часто спрашивают: своими руками как сделать корморезку небольшую и практичную, и что для этого нужно. Самый простой вариант — корморезка из терки. Делают ее из листа железа, в котором насверливаются отверстия, загибаются края, а сам лист после этого вставляется в деревянную раму. Такой самодельный кормоизмельчитель можно смастерить за несколько минут, но производительность его будет довольно низкой.

Более сложный вариант корморезки — из машинки стиральной или из газового баллона.

Корморезка из баллона газового

Самодельная корморезка из газового баллона довольно проста и универсальна. Для того чтобы ее сделать, нужно разрезать баллон на две части, а в днище просверлить отверстие. По всей поверхности баллона нарезают небольшие сквозные выемки, шириной не более сантиметра. Лучше всего расположить их в виде шахматной доски. Низ выемки должен быть ровным и прямым, а верх иметь форму арки. Для этого удобнее использовать пробойник. Можно сделать отверстия и круглыми, но тогда они будут менее эффективными.

На дно баллона крепят ось и фланец. Ось необходима для установки корпуса, и крепится подшипниками и сальниками. Для загрузки сырья используют металлический или деревянный ящик.

Прочную основу для корморезки сваривают из металлического уголка. На нее горизонтально устанавливают баллон, а поверх него — бункер для загрузки корнеплодов или овощей. Нижняя часть бункера должно плотно примыкать к баллону, для чего ее делают овальной формы. Для большой прочности можно приварить два металлических ребра к бункеру и баллону.

Данная самодельная корморезка из баллона не имеет двигателя — аппарат работает по принципу ручной мясорубки. К оси баллона прикручивают ручку, вращение которой обеспечивает измельчение зерна. Для более эффективной работы аппарата можно смастерить деревянную толкушку. Ее роль -проталкивание сырья через выемки в баллоне.

Измельчитель кормов из стиральной машинки

Более сложный вариант самодельного устройства — корморезка из стиральной машинки. Перед тем как начать изготовление, необходимо ознакомиться с чертежами и схемами. Они помогут понять особенности крепления элементов и рабочих узлов. Для изготовления используется каркас и двигатель от старой стиральной машинки.

В задней части корпуса делают вырез, достаточный для того, чтобы в нем разместился вал от мотора. К валу крепят режущие диски или ножи при помощи самых обычных болтов. Для большей производительности рекомендуется установить два ножа: один крепится в нижней части, второй — в верхней. Роль нижнего ножа — продвижение сырья в выходной бункер и поднятия не переработанных корнеплодов. Верхний же нож — главный измельчитель.

В нижней части рабочей камеры проделывают отверстие для выхода переработанных кормов. Под него подставляют лоток или ведро. Каркас измельчителя устанавливается на раму. Вместо рамы можно использовать и обычный стол — главное прочно прикрепить аппарат к поверхности.

Верхнюю часть корпуса рекомендуется закрыть крышкой.

Крышку можно сделать откидную, чтобы контролировать качество измельчения и досыпать новое сырье, а можно в ней проделать маленькое окошечко.

Измельчитель из стиральной машины своими руками по этому принципу изготовленный является одним из самых эффективных и простых. Всего за час работы устройство способно перемолоть до ста килограмм овощей или корнеплодов. Размер частичек корма идеально подходит для скармливания как молодняку, так и взрослым особям, подходит для приготовления влажных кормов, а также засушки. Аппарат способен измельчить и свежескошенную траву.

Еще один плюс: самодельный кормоизмельчитель этого типа легко переделывается в зернодробилку.

Как изготовить измельчитель самостоятельно?

Если вы не хотите тратить много средств на покупку техники, то можно изготовить измельчитель сена и соломы своими руками. Для этого придерживайтесь нескольких рекомендаций:

1. Подберите подходящий электродвигатель. Если вы планируете перерабатывать до 200 литров сырья, то отдайте предпочтение моделям с мощностью от 2 до 5 кВт. Для небольшого количества сена возьмите агрегат меньшей мощности.
2. Сборку устройства производят в соответствии с чертежом. Сегодня в интернете можно отыскать массу вариантов. Вам останется только выбрать подходящий.
3. Для изготовления металлических деталей конструкции используйте металл с толщиной не менее 3 мм. Для опоры двигателя выбирайте материал потолще.
4. Рабочая часть агрегата представляет собой металлический цилиндр, внутри которого монтирован диск с острыми ножами. Ось должна быть надежно закреплена в двигателе.
5. В качестве емкости для загрузки сена можно взять старую металлическую бочку.
6. К рабочей части приваривается опора под двигатель. Для надежности их снабжают косынками.
7. Двигатель закрепляется на опоре при помощи болтов и саморезов.
8. Монтировать электрику можно только после того, как все части конструкции собраны и надежно зафиксированы.

При наличии навыков обращения со сварочным аппаратом и понимании работы электродвигателя изготовить такой агрегат можно за один день. Если какие-то тонкости вам остались непонятны, посмотрите видео о том, как сделать измельчитель сена:

Применение соломорезки

Ознакомьтесь также с этими статьями

• Чем подкормить клубнику осенью
• Сорт картофеля Королева Анна
• Как разводить гусей в домашних условиях
• Сорт крыжовника Колобок

Сено и солома – крайне важные продукты питания сельскохозяйственной живности

Сено и солома – крайне важные продукты питания сельскохозяйственной живности. Так что главным образом измельчитель сена используется для приготовления корма. Из него животные могут усваивать ценные вещества, углеводы, необходимые для их нормальной жизнедеятельности. Сушеная солома измельчается по большей части для удобства. Небольшие кусочки животные поедают с большим удовольствием, но кроме того, готовый продукт намного проще хранить.

Также, соломорезка часто используется агрономами для измельчения травы, которую затем пускают на изготовление компоста, биогумуса. Благодаря тому, что зелень измельчается, она быстрее начинает гнить и потому итоговый продукт приходится не так долго ждать.

Интересно!

На соломорезке можно также измельчать кору деревьев, получая субстрат для выращивания самых разнообразных культур, от орхидей до грибов.

Популярные модели фабричного производства

Выбор модели зависит от объемов материала для обработки. Если фермерское хозяйство небольшое и на нем мало скота, то бессмысленно покупать технику с мощным мотором. Для небольших ферм подойдет измельчитель малой производительности. Тем, у кого большое поголовье скота, лучше не экономить. Ведь измельчитель с малой мощностью будет хуже справляться с заданным объемом сырья и может быстро выйти из строя.

Рынок предлагает несколько моделей измельчителей, пользующихся большим спросом.

Измельчитель М15

Эта модель оснащена удобной емкостью для загрузки сырья. Благодаря острым ножам из крепкой стали и двигателю с мощностью 3 кВт, может переработать не только сено с соломой, но и тонкие ветки. Подходит для небольших фермерских хозяйств при изготовлении корма для скота и птицы.

Также может пригодиться в грибном производстве и для закладки силоса. Скорость оборотов барабана — 1500 в минуту. Вес агрегата составляет 130 килограмм.

Измельчитель КР02

Эта модель отличается хорошей производительностью, несмотря на то, что весит всего 65 килограмм. Мотор, мощностью в 1,54 кВт перерабатывает до 25 килограмм исходного сырья за час. Потребляет небольшое количество энергии и работает от сети в 220В. Помимо сена и соломы, может измельчать ветки, траву, зерновые культуры. Подходит для заготовки корма скоту в подсобных хозяйствах. На эту модель можно дополнительно установить сменные сита, регулируя размер помола.

Измельчитель К-500

Этот агрегат подходит для больших фермерских хозяйств с высоким поголовьем животных. Сырье закладывается в увеличенный бункер при помощи вил, благодаря чему работа идет легче и быстрее. Перерабатывает до 300 килограмм сырья за час. Сменные сетки входят в комплект, позволяя подбирать размер фракции в пределах 10 мм.

Как устроен измельчитель?

Аппарат, ножи которого расположены крестом, нуждается в высокоскоростном силовом агрегате, а также лучше подходит для переработки материала, спрессованного в тюки любой формы.

Конструкция с барабанным расположением ножей работает от низкоскоростного, но обладающего большим крутящим моментом, привода, а ее главным преимуществом является возможность использования в качестве измельчителя ветвей и небольших древесных отходов.

Ножи, вне зависимости от формы, расположены в закрытой камере, обеспечивающей безопасность. К этой камере подходит направляющая, по которой поступает предназначенная к измельчению солома.

Для барабанных измельчителей направляющую изготавливают в виде сужающегося желоба. Под ножами установлены двигатель и редуктор, в случае с ручным аппаратом редуктор и большое колесо с рукояткой, которое за счет увеличения длины плеча повышает крутящий момент.

Большая масса колеса обеспечивает накопление кинетической энергии и усиливает давление ножей во время резки твердых фрагментов, например, древесных веток. Нижнее расположение двигателя необходимо для того, чтобы он не мешал измельчаемому материалу передвигаться к ножу за счет своего веса.

Всю конструкцию устанавливают на станину или другое приспособление, приподнимающее его над землей и обеспечивающее комфортную загрузку материала.

Навесной аппарат вместо станины оборудуют креплением, соответствующим тому типу и модели техники, совместно с которым будут использовать дробилку.

Мобильную установку крепят к небольшому прицепу с помощью уменьшенной станины или каким-то другим способом. Однако так устроены лишь классические измельчители, помимо которых существуют еще и многофункциональные устройства.

Помимо ножевого, встречаются еще и молотковые измельчители. Единственная разница между ними в том, что первые режут материал, а вторые дробят, в результате чего получаются не только измельченные, но еще и основательно размолотые фрагменты исходного материала.

Как самостоятельно собрать измельчитель для травы и сена

Быстрота разложения травы зависит от степени ее измельчения. В процессе применяют измельчители, которые просто сделать самому.

Вариантов изготовления измельчителей умельцами придумало немало. К примеру, они предлагают использовать в поделке дрель. В поделке использован принцип, на котором работает кухонный комбайн. Внутри цилиндрического корпуса (используют обыкновенное ведро) располагают нож, насаженный на вал дрели. Он, имея хорошую заточку, быстро вращаясь, рассекает стебли травы.

Для самодельного измельчителя подходит дрель мощностью от 850 Вт. Для изготовления ножа используют ножовочное полотно. При правильной его заточке трава рассекается, а не собирается на лезвии. Хорошо подготовленный нож всегда остается чистым.

На ноже устраивают одностороннюю заточку. Располагают его внутри корпуса скосом вниз. При измельчении свежей травой лучше использовать нож ромбовидной формы с сужающейся к краю шириной полосы заточки. На таком ноже трава, за счет центробежной силы, скользит по лезвию и гарантированно разрезается. На ромбовидном ноже, как правило, намотка травы не наблюдается.

По описанной выше схеме можно сделать измельчитель травы из пылесоса «Тайфун». Поделка будет выглядеть презентабельнее, да и производительность ее будет побольше.

В ее корпусе присутствует два отверстия: верхнее, через которое загружают траву; нижнее – боковое, предназначенное для выхода измельченной массы.

Модель «Тайфун» пылесоса имеет корпус, идеально подходящий для описанной схемы измельчения травы. Он с верхним отверстием, размер которого наиболее подходящий для процесса. Но если нет такого агрегата, то можно использовать ведро, старую кастрюлю, подойдет даже кусок трубы достаточного диаметра.

Двигатель для поделки подходит от стиралки. Для ножей применяют полотно ножовки. Стойки делают из профильной трубы сечением 15х15 мм. Единственно придется заказать 4-сантиметровую втулку, к которой крепят ножи.

Мотор располагают снизу емкости. Его выходной вал пропускают через ее дно и снабжают втулкой, на которой болтами крепят ножи. На боковине емкости, снизу, делают выходное отверстие.

Сборка устройства на основе бака стиральной машины практически не отличается от сборки измельчителя с другой емкостью. Отличие состоит в том, что перед сборкой в дне бака вырезают небольшое отверстие прямоугольной формы. Его укрепляют металлическими уголками.

После установки двигателя его подключают к кабелю и устройству пуска. После этого соломорезка в домашних условиях готова к применению. Такие, на первый взгляд простые агрегаты, способны значительны облегчить труд и сэкономить время на ведение хозяйства

Владельцам собственного хозяйства сложно обойтись без помощи средств малой механизации. Одним из таких помощников становится измельчитель сена и соломы для частных подворий. Можно купить уже готовый агрегат, но стоят такие модели недешево. Тем, кто неплохо разбирается в технике, выгодней будет изготовить его своими руками.

Описание

Измельчители сена Дарья можно приобрести без двигателя (для дальнейшей самостоятельной сборки)

Заказать универсальный измельчитель напрямую от производителя вы можете на нашем сайте. Поставки идут напрямую с завода в России, предусмотрена доставка из г. Курск. У нас представлено несколько вариантов измельчителей «Дарья-1» и «Дарья-2» Мы поможем подобрать и купить дробилку (сено-солома) с подходящими параметрами:

Есть также другие варианты, например дробилка вакуумная роторного типа. Обратитесь за помощью к нашим специалистам, чтобы найти оборудование, отвечающее вашим нуждам.

Купить измельчитель (зернодробилку) отечественного (курского) производства для сельскохозяйственной деятельности, быта и малого бизнеса можно с транспортировкой в ваш город.

Преимущества оборудования:

• простота эксплуатации и ухода;
• высокая надежность и практичность;
• безопасность использования;
• безотказность и продолжительный срок службы;
• ремонтопригодность;
• доступная стоимость;
• низкое энергетическое потребление;
• прочные, качественные материалы в основе.

Таблица с техническими характеристиками и описаниями измельчителя сена и соломы Дарья.

Пример работы универсального измельчителя Дарья

Измельчитель Дарья 1 имеет 7 ножей (сегментов) подходит для измельчения сена и соломы. Масса измельчителя Дарья 1 (30 кг)

Измельчитель Дарья 2 имеет 14 ножей (сегментов) подходит для измельчения сена, солома, зерновые (производительность по зерновым до 200 кг/час. Масса измельчителя Дарья 2 (50 кг)

Гарантия на измельчители Дарья 1 год или 150 тонн переработанного сырья

Популярные модели фабричного производства

По теме:

Тем, у кого нет желания тратить силы и время на изготовление такого устройства, лучше приобрести готовую модель в магазине. Среди самых популярных измельчителей сена и соломы для частных подворий выделяют:

1. М15. Имеет удобный бункер для подачи сырья. Оснащена острыми ножами из стали повышенной прочности и двигателем мощностью 3 кВТ. Благодаря этому такой агрегат может перерабатывать не только сено и солому, но и тонкие ветки. Барабан вращается с частотой 1500 оборотов в минуту. Вес всей конструкции 130 кг.
2. КР02. Эта модель компактна и при этом отличается отличной производительностью. Мощности двигателя в 1,54 кВт хватает на то, чтобы перерабатывать до 25 кг сырья в час. Работает от стандартной сети в 220 В. При малом потреблении энергии она отлично справляется со своими функциями.
3. К-500. Способен переработать до 300 кг сырья в час. Мощность двигателя 2 кВт. Такая модель подойдет для крупных хозяйств с большой численностью скота. Конструкция бункера позволяет закладывать сени с помощью вил, что облегчает и ускоряет работу.

Выбирать конкретную модель нужно, исходя их количества сырья, которое придется перерабатывать. Если поголовье вашего скота малочисленно, нет смысла переплачивать за мощные агрегаты. Лучше сэкономить и купить измельчитель небольшой производительности.

Выбирайте товар только проверенных производителей. Низкокачественный измельчитель с двигателем недостаточной мощности будет плохо справляться со своими функциями и быстро сломается.

Отсутствие сложных деталей и приспособлений в конструкции позволяет опытному мастеру изготовить измельчитель травы и сена самостоятельно. Достаточно приобрести двигатель достаточной мощности, все остальные элементы можно найти в каждом хозяйстве. Перед изготовлением измельчителя изучите его чертеж

Сенорезка из стиральной машины

Более простой и менее мощный измельчитель сена своими руками можно смастерить из обычной стиральной машинки. Помимо машинки, необходимы еще:

• Ножи или режущий диск,
• Электрический провод,
• Ведёрко,
• Уголок металлический,
• Крепежные элементы,
• Слесарный набор.

Как собрать устройство

Внизу корпуса выпиливается небольшой прямоугольный вырез, размером примерно 20 на 7 см. Его периметр обшивается металлическими пластинками для большей прочности. Из уголка делается подставка. Высота подставки зависит от того, что планируется использоваться в качестве приемника измельченного сырья. Для ведер подставку делают более высокой, чем для ящиков.

Чтобы прикрепить двигатель, на валу делают два небольших отверстия, после чего на него устанавливают втулку с резьбой. Двигатель монтируется на вал, а вся конструкция крепится ко дну бака металлическими шпильками. Уже после это на вал надеваются режущие диски или ножи

Очень важно подобрать размер дисков так, чтобы они не соприкасались со стенками рабочей камеры

Перед подключением двигателя к кабелю, нужно определиться с рабочей и пусковой обмоткой самого электродвигателя. Сделать это легко при помощи специального тестера: у рабочей обмотки сопротивление меньше, чем у пусковой. Подключается двигатель так:

1. Один из концов пусковой обмотки соединяется с тумблером запуска,
2. Другой конец соединяется с основным проводом и рабочей обмоткой,
3. Свободный конец рабочей обмотки соединяется с основным проводом и проводком от тумблера запуска.
4. Сеноизмельчитель готов.

Мелким фермерам и жителям сел, владеющим своим хозяйством, часто приходится использовать в повседневной жизни различные механизмы, облегчающие ту или иную работу.

К числу таких устройств относится измельчитель сена и соломы — соломорезка.

Подобные аппараты можно без труда приобрести в специализированных магазинах, выбрав из широкого ассортимента. Но куда дешевле будет сделать своими руками дробилку соломы, за счет весьма простого его внутреннего устройства. Прежде, чем говорить об изготовлении, нужно разобрать, из чего он состоит.

Этапы и нюансы изготовления

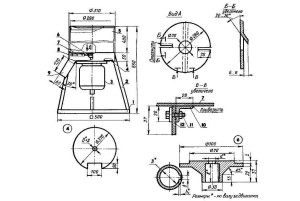

Чертеж измельчителя. (Для увеличения нажмите)

Первое что необходимо сделать – это чертежи будущей дробилки соломы, по которым будет делаться разметка, и вырезать металлические заготовки.

1. Трубы должны также быть подогнаны под нужную длину.
2. После этого к бункеру нужно приварить днище, к нему же монтируется кронштейн для электродвигателя.
3. Теперь проделываем в стальной плите отверстия так, чтобы они совпадали соответствующей частью двигателя, и крепим её вертикально к кронштейну.
4. Под углом к корпусу нужно закрепить опоры, на которые после этого привариваются ребра жесткости.
5. После установки соломорезки на опоры делается монтаж патрубка для выброса сечки.
6. Когда основная конструкция готова, болтами крепится сам электродвигатель и на ось очень надежно насаживаются ножи, от этого будет зависеть безопасность работы устройства. Диск с ножами – это весьма сложная деталь.Именно поэтому в самодельных устройствах она может быть произвольной формы, главное, чтобы оно выполняло свою основную функцию, и при этом было сбалансировано.

Важный момент: в случае наличия дисбаланса в диске с ножами вся конструкция будет трястись, и будет очень тяжело её использовать.

А если имеются навыки слесарной работы и Вы умеете обращаться со сварочным аппаратом, все этапы работы по созданию такого механизма не составят большого труда. Создавая соломорезку своими руками, вы значительно сэкономите ваши денежные средства.

Смотрите видео, в котором опытный пользователь подробно показывает устройство и особенности работы измельчителя сена и соломы, сделанного своими руками:

Устройство

В качестве емкости можно применять даже старую бочку

Многие умельцы, создавая различного рода кустарные механизмы для нарезания соломы, научились задействовать старые насосы или пылесосы.

Схема их работы выглядит так: ножи прикреплены к крутящемуся стержню, который крутится за счёт мотора. Бункером, в который сыпется сено или солома, выступает простое ведро. После проникания в него, крутящиеся ножи делают мельче до нужного размера все ингридиенты.

Но подобного рода механизированные средства резки имеют очень малый уровень продуктивности, благодаря чему пригодятся лишь для того, чтобы подготовить корм для одного-двух десятков кроликов.

Когда нужно организовать проработку значимого количества сырья, дробилка понадобится с большой мощностью и, исходя из этого, имеющий большую продуктивность.

Главное во всех аналогичных механизмах, что определяет продуктивность – сам рабочий узел. Это специализированная железная емкость, в которой находятся крутящиеся острые ножи, прочно смонтированные на стальном диске, идущем от оси электрического двигателя.

Для безопасности, чтобы в процессе переработки сырья человек нечаянно не коснулся двигающихся ножей – бункер выполняют высоким и формы цилиндра. Часть находящаяся внизу наклонена и в ней находится специализированный отрезок трубы, куда происходит выброс измельченной продукции.

Работа данного устройства очень проста. После включения электрического двигателя в бункер начинается засыпка соломы, где она режется. Готовая сечка будет выходить из бокового отрезка трубы.

Чтобы она не разлеталась по сторонам, стоит подготовить для сбора специализированную емкость. В этом качестве отлично задействовать бочку из пластика, у которой с боковой стороны будет вырезано приемное отверстие нарезанной соломы или сена.

Интересную публикацию о том, как выполнить своими руками дробилку для пластика, читайте тут.
