Коптильня из газового баллона своими руками чертежи как сделать видео

Виды коптилок из газового баллона

Мангал коптильня казан из газового баллона

В зависимости от объема (вернее – литровой вместительности донора), мангал из баллона бывает передвижным или стационарным. Вместимость до 50 л довольно малогабаритна, и его можно взять с собой на пикник (имея личное авто, естественно).

Подобный вариант производится без дополнительных устройств – крышки, дымохода, колосников для котелка. Достаточно соорудить более-менее крепкие ножки, и можно помещать систему в автобагажник.

Ежели баллон значительно больше – 80-100 л, из такой заготовки можно сделать настоящий кухонный комбайн. Отсек для шашлыка или барбекю, колосники для кастрюли и сковородки, и в том числе и духовка вместится в 1 корпусе. Для увеличения эффективности горения сооружается дымоход.

Коптильня из двух газовых баллонов

Имея 2 и более баллона различного размера, можно просто собрать капитальный поварской цех. Многофункциональный узкий очаг для приготовления еды дополнительно оснащается полноценной коптильней. Вместе с тем такого рода установка подвижной быть не способна, и ставится или на даче, или в собственном подворье.

Форма изделия и сплав, из которого производят баллоны – дают возможность свободно формировать разные конструкции и отлично поддается отделке.

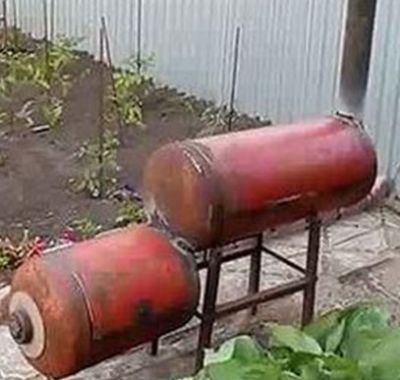

Каким образом из 2-ух старенькых газовых баллонов изготовить коптильню?

• Сперва с баллонов убрали вентили, которые не откручивались.
• Потом баллоны были заполнены водой, которая провела в них день.
• Мангал-коптильня состоит из дымогенератора и конкретно мангала. Генератор дыма представляет собой усеченный в виде 50-сантиметровой колбы баллон.
• В верхней области колбы проделываем устье для поддува и крышку.
• То же самое делаем и в главном баллоне.
• Дальше хватаем уголок и буравим в нем дыры, он станет колосником.
• В самом мангале мастерим пропилы с одного края и щели с противоположной стороны. Это нужно для монтирования вертелов.

Заслонка для поддува

• Впоследствии за дело берется сварочник. Он подваривает петли, уголки и отделенную крышку в дымогенератор.
• Подготавливаем мангал для соединения с генератором и дымовытяжный трубой.
• Стыкуем (качество сваривания может оставлять желать лучшего, однако чтобы справиться с такой работой, сварщик совсем не должен быть мастером).
• Дальше прикрепляем сваркой ручки и ножки.
• В данный момент остается привести мангал в нормальный вид. Для этого кропотливо его зачищаем металлической щеткой, разравниваем соединения шлифовальной машиной, обезжириваем и укрываем теплоустойчивой краской.

Для копчения в дымогенераторе разводятся угли, на них устанавливается железная чашка с увлажненной щепкой. На сетку в мангал кладется продукт. Щепа греется, начинает дымиться и коптить продукт. Створками контролируем ход копчения (силу тления, интенсивность дыма и. т. д).

Несколько полезных советов

Некоторые мастера стараются придать своему детищу презентабельный вид, окрашивая его в черный цвет. В этом нет особой необходимости. За несколько циклов коптильня покроется сажей и сама станет черной. Но вот избавиться от посторонних запахов все же придется, поэтому необходимо устройство протопить без закладки продуктов.

В качестве материала для копчения нельзя применять хвойные породы или березу с корой. Эта древесина содержит в своем составе много смолы. Она будет выделяться и впитываться в волокна продукта, что, естественно, не лучшим образом скажется на его вкусовых качествах.

Сделанная своими руками коптильня в любом случае будет хорошо работать. Если не устраивает температурный режим и его нужно регулировать, помните, что у любого вида древесины есть своя удельная теплота сгорания. Меняя породы можно существенно влиять на температуру в коптильном ящике. Для себя полезно составить таблицу зависимости породы древесины от продукта, который вы собираетесь коптить.

Процесс изготовления

Для задуманного гибрида необходим баллон на 50 л. На нём делаются следующие обозначения и разрезы:

Крышка. Она имеет длину, соответствующую всей высоте баллона от уплотнительного кольца (оно находится у дна) до начальной линии закругляющего участка горловины. Ориентировочная ширина – одна треть длины всей окружности ёмкости.

Крышку к баллону нужно монтировать методом сварки на петли

Посадочные зоны. Они нужны для шампуров. Это прорези по вертикали на одном борту образованной чаши.

Напротив них устраиваются сквозные дырочки

Дырка для дымоотвода. Она прорезается в верхней стороне с позиции горловины.

Входное отверстие. Оно может отличаться в зависимости от методик. При горячем методе генератор дыма входит в корпус аппарата снизу. Форма отверстия – овал, горизонтально вытянутый.

При холодном методе для трубы, следующей от образователя дыма, форма отверстия – круг. Размеры – меньшие Чтобы удобно использовать заслонки, на корпусы обоих баллонов следует приварить уголки. К заслонкам можно монтировать ручки

Создание генератора дыма

Над его конструкцией работать несколько сложнее. Алгоритм действий:

Баллон обрезается до 50 см в высоту. Обратно монтируется днище или горловина

В верхней части подготавливается отверстие для соединения с мангалом.

Ставится решётка для топлива (опилок) Вырезается крышка для досупа к генератору дыма

В процессе копчения должна быть идеальная герметизация мангала. При готовке мясного продукта на углях к ним должен проникать воздух. По этой причине вместо стандартных боковых отверстий в нижней части следует вырезать люк. А часть корпуса в этой ситуации преобразуется в заслонку-шибер.

Дымоотвод и опоры

Способы создания ножек для М-К таковы:

1. Кирпичная выкладка.

2. Сварка. Применяется уголок или профильная труба.

3. Применение использованной подставки от швейной модели.

Вырезка вертикальной расположенной ёмкости на 50 л посадочных зон. Их форма – полукруг. Они соответствуют диаметру аппарата.

Чтобы гарантировать необходимую тягу, требуется применять трубу, высота которой достигает хотя бы 150 см. Расчёт идёт от топки образователя дыма. В неё помещается смоченное топливо

Укладка нескольких колёсных дисков для автомобиля. Они ложатся друг на друга. Прихватываются сварочным способом.

Вы можете изобрести какой-то свой, новаторский, вариант опор. Здесь многое зависит от вашей креативности.

Для дымоотвода лучше использовать трубы из стали. Они должны подходить по диаметру.

Дымоотвод не нужно вводить в отверстие, где ранее располагался баллонный вентиль.

Лучше монтировать трубу в верхушке цилиндра.

Когда крышка открыта, исчезает эффективность дымоотвода. Он задействуется только при копчении оригинальных блюд – деликатесов.

На кульминационной стадии нужно собрать коптильню из образовавшихся заготовок:

1. Жаровня ставится на опорные элементы.
2. К ней снизу монтируется генератор дыма. Он базируется на свои ножки.
3. С верхней стороны присоединяется дымоотвод.

Так создаётся М-К, он же гриль и барбекю из газовых баллонов

В отличие от кирпичного варианта, аппарат можно эксплуатировать сразу. А проверка тяги проводится в этот же момент.

Вопросы по декорированию

Созданный аппарат можно наделить дополнительным функционалом и оригинально декорировать его конструкцию. Например, можно устроить:

1. Стол для разделки. Его удобство заключается в укладке продукции в коптильню. Также он облегчает работу с шампурами и фасовку приготовленных блюд.
2. Навес. Это оборона от осадков.
3. Поленницу. В неё можно поместить нужные дрова. И за ними не придётся отходить при кулинарном процессе.
4. Кованые составляющие. Они придадут конструкции более ценный облик.

Если сделать в таком аппарате колёса, он станет мобильным. Его можно будет свободно передвигать по участку.

Таким образом, задействовав всего два баллона на 50 л, можно создать многофункциональный полезный агрегат-гибрид. Он позволит круглый год радовать себя, свою родню и друзей вкуснейшими барбекю, шашлыками и копчёностями.

Подготовка и работа с баллоном

Долговечность, эксплуатационная надежность и функциональные характеристики самодельная жаровни во многом зависят качества выполненных работ. Резервуар предварительно готовят к превращению в корпус мангала.

Последовательно выполняют очистку изделия и слив остатков газовой смеси, производят разметку и резку. Баллон нужно проверить на наличие следов ржавчины, вмятин и трещин. Если имеются коррозийные участки, их зачищают наждачной бумагой. Изделие с трещинами корпуса использовать не рекомендуется.

Удаление остатков газа

Крайне важная процедура в аспекте соблюдения техники безопасности. Газовая смесь при резке баллона может взорваться или воспламениться. Работу по стравливанию опасного вещества следует выполнять на открытом пространстве вдали от жилых помещений, людей и домашних животных.

Используемые в таких изделиях газовые смеси отличаются высокой токсичностью, взрывоопасностью и источают резкий неприятный запах. Для полного стравливания вещества нужно разводным ключом открутить вентиль до упора. Летучая смесь сама постепенно выветрится. Время ожидания – 2-3 суток.

Мангал из баллона можно начинать делать только после полного стравливания опасного газового вещества. Будущий агрегат с коптильней предполагает использование заготовки корпуса, окончательно очищенной от пропан-бутановой смеси.

Иначе при работе с болгаркой или сварочным аппаратом существует высокая вероятность взрыва. Проверяют, идет ли газ, с помощью мыльного раствора. Им покрывают вентиль и наблюдают, образуются ли пузыри. Если их нет, смесь полностью удалена.

На внутренних стенках баллона оседает конденсат. Его сливают, перевернув изделие выходным отверстием вниз. Опасная жидкость в течение нескольких часов сама вытечет. Затем нужно снять вентиль и заполнить баллон водой.

Процедура гарантирует окончательно удаление остатков летучего взрывоопасного вещества. Сливают воду вдали от жилых помещений и культурных растений. В жидкости содержатся сернистые аналоги спирта, отличающиеся высокой токсичностью.

Со старого баллона снять вентиль бывает затруднительно. В этом случае его аккуратно срезают ножовкой по металлу. Последняя процедура по удалению опасного вещества предусматривает проверку открытым огнем. При поднесении к выходному отверстию спички или зажигалки возгорания быть не должно.

Разметочные работы

Используют маркер или мел, металлическую линейку. С нанесением разметки на выгнутые и закругленные поверхности могут возникнуть сложности. Для созданий линий в соответствии с чертежом можно воспользоваться измерительным инструментом из мягкого и эластичного материала.

Диаметр газового баллона объемом 50 л равен 96 см. При нанесении разметочных линий и выборе линейки учитывают особенности геометрической конфигурации заготовки, ее габаритные параметры, прохождение сварных швов, размещение и количество технологических отверстий.

Резка баллона

Применяют газовый резак или циркулярную пилу с отрезным диском по металлу. Намечают очертания крышки по заранее нанесенным маркером или мелом линиям. От сварочного шва, соединяющего боковые поверхности баллона с днищем и верхней торцевой поверхностью, рекомендуется делать отступ в 5-6 см.

Вырезание отверстия под крышку производят по кругу, стараясь соблюдать перпендикулярное расположение отрезного диска по отношению к заготовке. При слишком толстых стенках и большом диаметре баллона инструмент может прийти в негодность до окончания работы.

Избежать сгорания диска поможет охлаждение водой и неспешная резка. На некоторых участках распил можно выполнять не полностью для экономии инструмента. Сегмент корпуса выбивают зубилом и молотком. Для изготовления самодельной жаровни требуется удалить практически всю боковую поверхность, место которой займет крышка.

Монтаж отсека для холодного копчения

Основная камера коптильни предназначена для горячего копчения, ведь температура в ней достигает значений в 80 и больше градусов. Чтобы в такой коптильне проводить процесс и холодного копчения понадобится еще одна камера. Для ее сооружения понадобится еще один баллон. Его подготовка производится таким же образом, как и того баллона, что используется для основной камеры коптильни. Дверца изготавливается такого же размера, чтобы можно было свободно поместить внутрь мясо для копчения. Поперек баллона закрепляются несколько прутков, на которые будет осуществляться подвешивание мяса для копчения.

Отверстие, которое осталось в камере холодного копчения после того, как был срезан клапан, будет использоваться как дымоход. К нему можно приварить небольшую трубу. В ней необходимо сделать заслонку, чтобы дым задерживался внутри, а не выдувался наружу. Снизу вырезается на половину толщины баллона отверстие, такое же отверстие вырезается в верхней части торца камеры для горячего копчения. Они совмещаются таким образом, чтобы баллон для холодного копчения был в вертикальном положении. Как это сделано показано на фото ниже. Хорошим решением будет снабдить камеру для горячего и холодного копчения термометрами, которые продаются для грилей отдельно.

Чтобы конструкция коптильни оказалась устойчивой, необходимо позаботиться о подставке. Стоит помнить, что из-за двух дополнительных модулей, ножки придется немного развести, чтобы коптильня была устойчивой. Изготовить ножки для коптильни можно из прутов арматуры или квадратной трубы. Если предполагается, что они будут съемными, тогда фиксируются они на болты и гайки, а не на сварку. Их длину необходимо рассчитать таким образом, чтобы высота камеры для горячего копчения была на уровне 1 метра. Между ножками коптильни можно сделать дополнительную перегородку, на которую монтируется полочка для дров или других принадлежностей. Если коптильню необходимо будет часто перемещать, то есть смысл установить два колеса с детского велосипеда.

Совет! Коптильню своими руками можно изготовить из старой газовой плиты. При этом баллон будет служить дымогенератором. Потребуется сделать подвод шланга, через который будет поступать дым для копчения. Для установки решеток для копчения все уже готово, ведь есть специальные пазы. Кроме того, через окошко можно будет контролировать процесс копчения. Пример такой коптильни можно видеть на видео ниже.

Коптильня из газового баллона своими руками: выбор способа копчения

Перед тем как сделать коптильню с газового баллона своими руками, следует выбрать тип копчения, к которому она будет приспособлена. От этого зависят нюансы конструкции и принцип ее функционирования.

Отличия горячей и холодной коптильни

Приготовление горячим методом предполагает воздействие на продукты дыма температурой от 40 до 120°С. Это означает, что источник огня будет располагаться в непосредственной близости к пище, а выработаны дым без охлаждения попадает в камеру. Продукты в таком случае готовятся быстро, до часа, и сразу готовы к употреблению. Вкусовые качества на высоте: продукты получаются сочными и нежными. Мясо и рыба обладают приятным ароматом и красивым золотистым оттенком.

Принцип действия холодной коптильни отличается тем, что дыму требуется охлаждение. До попадания в камеру с продуктами он проходит по дымоходу, где доходит до необходимой температуры, ниже 40°С. Копчености, приготовленные таким способом, подлежат длительному хранению, при этом вкус и запах их не хуже, чем при горячем копчении.

Выбираем холодное копчение

Это связано с периодом хранения продуктов. Продолжительное копчение позволяет устранить патогенные микроорганизмы, благодаря чему пища долго не портится. Вкусовые качества со временем не меняются, а наоборот, становятся ярче.

Принцип работы коптильни из баллона

Конструкция коптильни холодного типа проста. Основные ее части:

• топка;
• камера копчения;
• дымовод.

Каждый из элементов имеет дополнительные компоненты, улучшающие и упрощающие приготовление. В результате горения древесины вырабатывается дым, который под воздействием естественной тяги поступает в дымовод, где происходит охлаждение. Затем по этой трубе дым попадает в камеру с продуктами и окутывает их. Так и происходит копчение.

Как изготовить коптильню

Создание самодельного агрегата для копчения трудоемкий процесс, но при наличии минимальных навыков справиться с ним можно за 3-4 часа. Коптильня холодного копчения может быть скомбинирована с мангалом, барбекю и горячей коптилкой, но в таком случае затраты и сложность процедуры сборки повышаются.

Схема и чертежи для изготовления

Прежде чем сделать коптильню из газового баллона, необходимо составить проект и детальную схему, в которой будут отображены основные составляющие, их размеры и расположение.

Схема коптильни из газового баллона

Этот проект поможет подобрать нужные компоненты подходящего размера в требуемом количестве.

Какие потребуются инструменты

Для подготовки деталей, а также сборки аппарата потребуется следующий набор приспособлений:

• сварочный аппарат;
• болгарка;
• дрель со сверлами разного диаметра;
• гаечный ключ;
• болты и гайки.

Из материалов, кроме газовых баллонов, необходимы металлические уголки, трубы, а также ручки. Для наполнения потребуются решетки и металлические листы, из которых будут изготовлены поддоны.

Как правильно подготовить газовый баллон для резки

Важным считается подготовительный этап, так как от него зависит не только эффективность конструкции, но и безопасность жизни мастера при сборке и эксплуатации.

Какие баллоны подойдут для обработки

Коптильня из газового баллона своими руками может изготавливаться из емкостей различного объема, от 20 до 50 л. Слишком маленький агрегат невыгодный с финансовой точки зрения, так как в него поместиться мало продуктов. Оптимальной считается емкость в 50 л. Баллон меньшего объема может применяться в качестве топки, но в таком случае потребуется частая дозагрузка топлива.

Следует использовать емкости, которые не слишком повреждены коррозией, так как испорченный баллон прослужит недолго. Лучше, если в нем имеются остатки газа. Это свидетельство того, что он в рабочем состоянии.

Очистка баллона

Чтобы избежать опасных ситуаций в работе, особе внимание уделяется очистке емкости. Это касается не только удаления имеющегося газа, но и очистки с поверхности загрязнений и ржавчины

Делаем ножки или подставку под коптильню

Как правило, высота коптильни мало когда превышает стандартный кухонный стол и составляет 85-100 см. На первом этапе вам следует определиться, будет ли у вас стационарная коптильня или с переносной функцией. Как подставку, так и съемные ножки можно изготовить из металлических уголков.

Проще и быстрее всего сделать стационарную конструкцию. Для изготовления вам потребуется 4 уголка и сварочный аппарат. Уголки соедините перпендикулярно баллону и приварите их сваркой ко дну коптильни.

Устанавливается коптильня на металлические ножки

Переносные ножки делаются по-другому. В дне баллона просверлите отверстия, вставьте в них болты таким образом, чтобы резьбой они были наружу. А в ножки приварите гайки. При необходимости ножки просто прикручиваются к баллону.

Нижняя часть ножек, как в первом, так и во втором случае, для большей устойчивости, дополнительно должна быть снабжена уголками или металлическими опорами.

Делаем своими руками

Все начинается с чертежа или схемы с максимальным соблюдением масштаба. Такой чертеж поможет правильно рассчитать нудный материал, и не ошибиться с габаритами.

Техника безопасности

Основную опасность будут представлять остатки пропан-бутановой смеси в баллонах. От них нужно избавиться:

• Стравить газ (не делайте это в помещении или рядом с источником огня);
• Скрутить вентили (у газовых вентилей обратная резьба, будьте внимательны);
• Заполнить баллон водой на 12 или больше часов.

Работая с болгаркой (УШМ) можно причинить себе вред. Вот некоторые советы:

• При резке диск располагайте с левой стороны от корпуса болгарки, так искры полетят между ног и не причинят вреда.
• Резать нужно от себя.
• При шлифовке держите диск под углом к поверхности не более 15о.
• Применяйте средства защиты: очки, а лучше маску, перчатки.

Важно соблюдать правила безопасности при электродуговой сварке:

• Обязательно в сему подключения сварочного аппарата установите автоматический выключатель;
• Следите за надежностью изоляции сварочных проводов;
• Не пренебрегайте заземлением корпуса сварочного аппарата;
• Применяйте средства защиты (маску или щиток) и специальную одежду.

Процесс по шагам

На примере мангал-коптильни с камерой горячего копчения из двух 50-литровых газовых баллонов.

1. Стравите газ. Открутите вентили. Помните, что у вентилей обратная резьба.
2. Заполните баллоны водой. Пусть так постоит 12-24 часа.
3. Воду слить. Не выливайте эту воду на посадки.
4. Дымогенератор будет сделан из обрезанного баллона. Всей длины 50-литровой ёмкости для этого не нужно.
5. В заготовке под дымогенератора делаем отверстие для поддувала и прорезаем крышку.

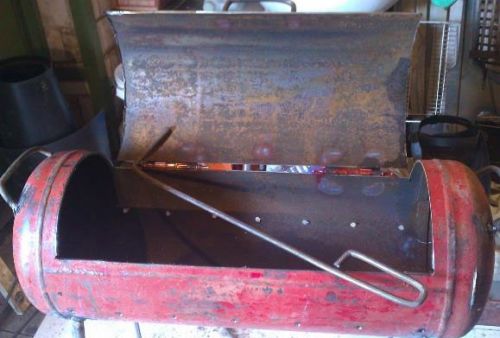

6. На заготовке под мангал прорезаем крышку. Старайтесь сделать это аккуратно – вырезанные части тоже пойдут в дело.
7. Для колосника мангала возьмите уголок и сделайте по ряду отверстий.
8. С лицевой стороны делаем пропилы и с тыльной отверстия. С шагом 8-10 см. Напротив друг друга. Это для шампуров. В отверстие и пропил должен помещаться шампур.
9. Подгоняем заслонку поддувала.
10. Привариваем петли для крышки (крышка должна ровно закрываться и лучше потратить чуть больше времени на примерку чем потом резать и переделывать) и кронштейны под колосник.
11. Колосниковая сетка режется по размеру и укладывается на кронштейны.
12. Дверца поддувала оформляется в виде шторки с направляющими. Ручкой пока будет болт.
13. Что должно получится. Крышка усилена перемычкой.
14. В мангале делаем вырезы. Дальний для подсоединения дымогенератора, ближний – для дымохода.
15. Соединяем вместе. Сварные швы потом будут зашлифованы. Рядом с петлей виден упор для крышки в открытом положении.
16. Также привариваем кронштейны под гриль решетку. Они не должны мешать жарить шашлыки. Решетку подгоняем под размер.
17. Привариваем дымоход из трубы и колена. Высота дымохода должна быть не меньше 1,5 метров.
18. Привариваем к крышкам ручки и делаем козла-подставку для всей конструкции.
19. Всё зачищается. Неровности зашлифовываются. Жаровня обезжиривается и покрывается несколькими слоями термокраски.

Ниже, готовый мангал-коптильня. На решетку кладется мясо (или что вы собрались коптить). В дымогенераторе разжигается уголь, и поверх него кладется металлическая чашка с влажной щепой. Заслонками регулируется интенсивность копчения. Чтобы следить за температурой в крышку мангала вкрутите термометр для гриля.

Вопросы по щепе

Соорудив своими усилиями коптильню из пропанового баллона, вы оставляете себе один важный вопрос – заготовка нужной щепы. Если будет применяться сырьё из совершенно не годящейся древесины, то вы получите негативный результат и блюда плохого качества и вкуса. По сути здесь подходят многие виды древесины. Главное — исключить хвойные породы. Ведь они содержат множество смол, которые в процессе копчения испаряются и проникают в блюдо, тем самым его серьёзно портят.

В этом вопросе решение сводится к применению сырья плотных древесин. Это и дубовые, и грабовые, и буковые, и ольховые породы. Во время их заготовки учитывайте, что параметры щепы не должны быть очень маленькими. Под воздействием мощной температуры щепа может воспламениться.

Подходящий её параметр – минимум 3 см. Такая щепа превосходно тлеет и выделяет нужные объёмы дыма для поставленных целей (копчения).

Отличные рекомендации при копчении завоевали фруктовые породы, например, вишнёвые и яблоневые. С них не обязательно устранять живые ветви для достижения требующегося результата. Просто после сезонной процедуры обрезки оставьте остатки.

Древесина становится годной для копчения, когда с неё ликвидируется кора и она измельчена на подходящие кусочки. В коре также присутствуют смолы в больших объёмах. Они также будут негативно воздействовать на вкусовые качества блюда.

Можно добавлять в щепу немного смородиновых веточек и порезок можжевельника.

Схемы, чертежи и размеры коптилен из газового баллона

Для приготовления мяса на шампурах используются жаровни. Обычно они имеют следующие размеры:

• могут быть разной длины, но расстояние между шампурами должно быть не меньше 8 см;
• глубина емкости должна быть примерно 20 см, именно на таком расстоянии располагается мясо над углями;
• в ширину установка должна быть в пределах 25-40 см.

От правильно составленного эскиза зависят компактность и работа будущего мангала и коптильниПримерный эскиз мангала-коптильни из баллона позволит продумать место для копчения продуктов

При установке стационарной жаровни высота над землей должна быть в пределах одного метра. Барбекю жарят на решетках. Размеры очага аналогичны, но ширина зависит от габаритов самой решетки

При установке гриля для равномерного приготовления мяса важно соорудить крышку

Конструкции для холодного и горячего копчения одинаковы, но их элементы располагаются друг от друга на разном расстоянии

Коптильни из старых газовых баллонов могут отличаться по таким параметрам:

1. Расположение топки.
2. Установка дымовой камеры (способы и месторасположение крючков и решеток).
3. Способы поступления и отведения дыма.

Например, иногда топку сооружают из второго баллона меньшего размера. Ее приваривают к камере для копчения. При отсутствии еще одного баллона топку делают из металлических пластин и соединяют трубами.

Можно сделать универсальное место для копчения. Если взять короткую трубу для дымохода, будет происходить горячее копчение. При удлинении трубы – холодное.

Благодаря вертикальной коптильне из газового баллона полноценно закоптится не только рыба, но и другие продуктыКонструкция будет выполнять обязанности коптильни только при установке топки

Подготовительные работы

На сегодняшний день во многих крупных строительных магазинах можно легко купить уже готовую коптильню, но ее стоимость иногда бывает чересчур высокой. Гораздо дешевле сделать коптильню своими руками из подручных материалов, например, как в нашем случае из газового баллона. Качество продуктов, приготовленных в ней, также будет высоким.

Коптильня из газовых баллонов

Для изготовления коптильни, как на фото, потребуется газовый баллон АГ-50. Его емкость должна составлять более 50 л.

Все подготовительные работы можно объединить в три этапа:

1. Удалить из баллона остатки газа. Откройте вентиль, переверните баллон верх дном и выпустите газ. На клапан его выхода нанесите мыльную пену, сделанную из средства для мытья посуды. Так осуществляется проверка наличия газа в баллоне. Если мыло пениться, то газ в баллоне еще есть. Все работы с баллоном следует выполнять вдалеке от открытого огня и людей.

   Работать с баллоном можно только после того, как из него полностью удален газ

2. Баллон хорошо промыть водой для удаления всех остатков газа и осадка от него. Ножовкой спилите горловину на баллоне. Для предотвращения возгорания от чрезмерного нагревания металла, место спила регулярно поливайте холодной водой.
3. Полностью заполнить баллон водой. При помощи шланга залейте воду в образовавшееся отверстие. В процессе заполнения, баллон следует периодически встряхивать. После этого воду слейте. Делайте это вдалеке от дома, так как жидкость имеет сильный запах метана.

Внимание! Не пренебрегайте личной безопасностью – запрещается резать или сваривать баллон без предварительной его очистки от остатков газа и других веществ. Все работы проводите только после полного выхода газа.

Вырезаем крышку коптильни

После полной очистки баллон становится безопасным. Теперь его можно разрезать. Положите баллон набок и сделайте метки мелом там, где должны быть дверцы. При помощи болгарки в баллоне вырежьте отверстие, оставив только в целости те места, где должны быть петли

Обратите внимание, что боковые части (кольца) должны оставаться нетронутыми. Немного ускорить процесс можно за счет использования различных резаков по металлу

Разрезать баллон можно болгаркой

Теперь следует прикрепить к дверце петли. Использовать можно любые дверные железные петли. В качестве крепления к ним вполне сгодятся обычные болты. Но надежнее будет петли приварить сварочным аппаратом. После этого дверь окончательно выпилить и зачистить все острые края. С внешней стороны дверцы приделать ручку. Для большего удобства ручку обтягивают огнеупорным не нагревающимся материалом. Купить его можно в хозяйственном магазине.
