Устройство септика из бетонных колец

Процесс установки септика из бетонных колец

Где разместить септик

Объем септика посчитан. Теперь необходимо правильно выбрать место для его монтажа на вашем участке. В этом деле санитарные и строительные нормы предусматривают следующий регламент:

• от источников подземных вод септик должен быть удален на 50 м;
• деревья и кустарники не должны находиться ближе, чем на 3 метра к септику, так как их корни могут разрушить его;
• от фундамента жилых построек септик должен быть удален минимум на 5 метров, но не более чем на 10 м, чтобы исключить засорение подводящего трубопровода;
• труба, идущая от дома до септика, по возможности не должна иметь изгибов.

Лучше всего начертить схему участка с выбранным местом, планируемыми и имеющимися коммуникациями и постройками. После этого можно приступать к выбору и закупке материалов и инструментов.

Ниже дан список всего необходимого:

• сами кольца из бетона, включая горловину или перекрытия, а также кольца с герметичным дном;
• люки для септиков;
• трубопроводы для вентиляции, соединения ступеней очистки, отвода стоков из дома, а также соединительные элементы;
• строительные материалы для обработки мест соединений, отсыпки донного фильтра;
• инструменты для нарезки и соединения пластмассовых труб, а также лопата, мастерок, кисть.

Необходимо также нанять копающую и грузоподъемную технику и определиться с подъездом их к месту установки.

Если со всем вышеописанным разобрались, то можно приступать к обустройству котлована.

Подготовка котлована

Рытье котлована лучше доверить экскаватору

Конфигурация котлована будет зависеть от того, планируется ли расположить резервуары септика по прямой линии или в виде треугольника. Размеры ямы должны быть такими, чтобы от стенок котлована до резервуаров было минимум полметра. Это позволит сделать опалубку и облегчит процесс установки колец.

Кроме того, сам септик должен располагаться ниже уровня нулевой температуры почвы, характерной для зимнего периода, а каждая следующая камера устанавливается на 0,2-0,3 м ниже предыдущей.

Если в нижнем кольце первых двух камер будущего септика нет бетонного дна, то на дне котлована заливают основание из бетона. Для фильтрационного колодца, который не должен иметь дна, отсыпают полуметровую подушку из щебня.

На этапе подготовки котлована также обычно капают траншею для канализационной трубы. При этом нужно учесть, что трубопровод должен проходить с уклоном в 2-3 см на каждый метр.

Септик из бетонных колец своими руками. Установка

Септик из бетонных колец своими руками

Котлован готов, можно приступать непосредственно к монтажу.

Шаг 1. Кольца при помощи крана устанавливаются строго горизонтально друг на друга.

Установка колец

Шаг 2. Заделывают стыки колец жидким стеклом, смешанным с цементом. В качестве увеличения прочности швов можно дополнительно их промазать изнутри септика битумом, а также скрепить скобами, которые не позволят двигаться кольцам в горизонтальной плоскости.

Шаг 3. Прокладывают наружную канализационную трубу, идущую от дома к септику.

Прокладка канализационных труб

Шаг 4. В отпущенных кольцах делают отверстия для подводящего трубопровода и труб, соединяющих камеры септика. При этом труба между первыми двумя емкостями септика должна проходить на 0,3 метра выше, чем между второй камерой и фильтрационным колодцем. Во все отверстия устанавливают фитинги для труб.

В отпущенных кольцах делают отверстия для подводящего трубопровода и труб, соединяющих камеры септика

Шаг 5. Прокладывают соединительные трубы.

Переливные патрубки

Шаг 6. Все трубопроводы соединяют с септиком через подготовленные фитинги, а места соединений обрабатывают герметиком на основе силикона или жидким стеклом.

Подключение трубопровода

Шаг 7. Снаружи септик покрывают рубероидом.

Шаг 8. Производят обратную засыпку септика песчано-грунтовой смесью до края верхнего кольца. На этом же этапе отсыпают трубы.

Обратная засыпка септика

Шаг 9. Устанавливают горловину либо плиту перекрытия, а также люк. Люки позволяют производить обслуживание септиков, заключающееся в откачке осадка и твердого ила, добавления биопрепаратов, а в фильтрационном колодце – производить замену фильтрующего слоя раз в 5 лет или раньше, если потребуется.

Горловина септика с люком

Шаг 10. Накрывают септик утеплителем, засыпают грунтом и восстанавливают ландшафт.

Септик готов.

Очистка стоков и правила эксплуатации канализации

После того, как произведен расчет объема, высоты и учтены размеры, отстойник собирается и работает вся система следующим образом: вода поступает в камеры очистки, где уже происходит загнивание органических соединений и осветление жидкости посредством полезных бактерий. После потоки направляются по трубам в устройство распределения и фильтрации. Затем потоки, очищенные от грязевых вкраплений просачиваются в грунт или отводятся в природные водоприемные резервуары.

Полностью готовое сооружение очистного характера необходимо регулярно осматривать и проводить профилактические мероприятия. В частности:

• чистить внутреннюю поверхность шахты от корок дважды в год (весна-осень);
• не допускать поднятия осадка и корок до самых верхних технологических отверстий, посредством которых потоки переливаются в камеры очистки;
• чтобы чистка проходила как можно более тщательно, лучше прекращать перед очищающими мероприятиями подачу потоков воды, а отложения счищать посредством вил или черпаков (остатки выкачиваются ассенизаторской машиной);
• проводить подновление и ремонт колец, днища.

Несмотря на простоту и прочность сооружений, необходимо соблюдать меры безопасности: проветривать отстойник перед началом работ, брать в шахту веревку и фонарь. В зависимости от объема конструкции, производится расчет периодичности очистных мероприятий. В частности, для дачи, оснащенной небольшим количеством сантехнических приборов, очистка может производиться не чаще 1-2 раз в год, а для загородного дома комфортного проживания, процедура проводится по мере необходимости, до 6-8 раз в год.

Как правильно сделать септик из бетонных колец: пошаговая инструкция по монтажу

Помимо расчетов, к подготовительным работам также относятся — выбор места и учет природных особенностей.

бетонный каскад для защиты от атмосферной влаги и обеспечения самотечного перемещения стоков внутри системы очистки должен располагаться не в понижении рельефа; между очистным устройством и фундаментом должно быть не менее 5 м; расстояние до подземных питьевых источников – 50 м, а до водоемов и водотоков – 30 м; если подводящий трубопровод имеет длину свыше 10 м, то на нем необходимо установить смотровой колодец; при высоком УГВ и слабопроницаемом грунте фильтрационный колодец нужно заменить на один из видов полей фильтрации или накопительную емкость; важно учесть возможность подъезда ассенизаторской машины; трубопроводы должны проходить ниже точки нулевых температур почвы. Выбрав участок для монтажа емкостей, можно приступать к покупке оборудования и подготовке всего инструмента:

Выбрав участок для монтажа емкостей, можно приступать к покупке оборудования и подготовке всего инструмента:

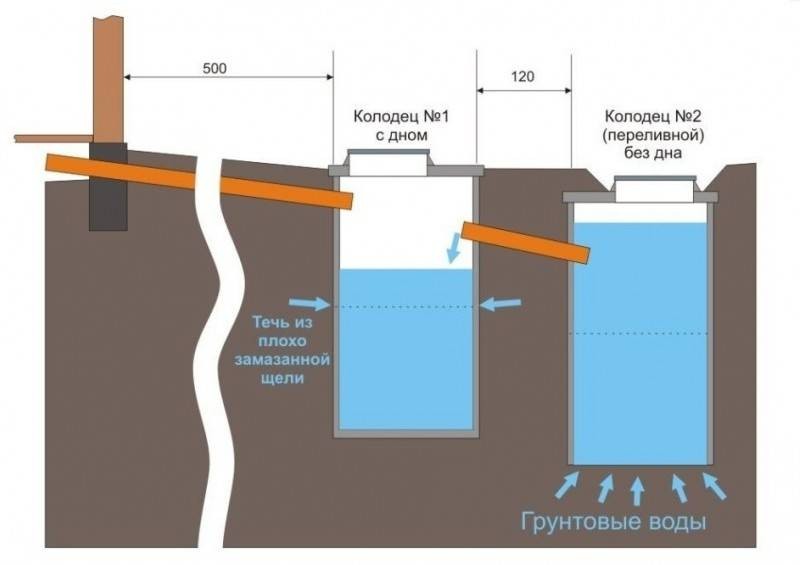

Устройство септика из двух резервуаров: схема

• В первую очередь понадобятся железобетонные кольца. Для отстойника и резервуара биологической очистки первый элемент можно приобрести с уже имеющимся дном, либо в процессе установки залить его самостоятельно. Из ЖБИ необходимы также плиты перекрытия.
• Нужно купить чугунные или пластиковые люки в количестве, равном числу резервуаров.
• Трубы для вентиляции и соединения камер друг с другом и с домашней канализацией и фитинги для них.
• Песок для выравнивания траншей под трубы.
• Щебень для фильтрационного колодца.
• Гидроизоляция для швов между кольцами, например, битум.
• Рубероид для внешней гидроизоляции емкостей.
• Цемент, жидкое стекло.
• Приборы для нарезки и соединения полиэтиленовых труб.
• Лопата.
• Мастерок и кисть.

Важно также договориться о найме грузоподъемной и копающей техники. Можно подготовить котлован и вручную, но это займет гораздо больше времени

Земляные работы

• по центру предполагаемого котлована ставят колышек;
• к нему привязывают бечевку;
• к свободному концу веревки привязывают второй колышек на расстоянии равном внешнему радиусу бетонного кольца, плюс еще 20-30 см;
• полученной системой очерчивают контуры котлована.

Так делают для каждого резервуара. Глубина ямы должны быть немного больше суммарной высоты колец, так как нужно учесть подготовку дна. Дно выравнивают по строительному уровню и трамбуют. Потом заливают бетонное основание, если не приобретены кольца с глухим дном.

Для фильтрационного колодца цементное основание не нужно, вместо этого засыпают щебневый фильтр.

На этапе копки котлована подготавливают траншеи для входного трубопровода и соединяющих резервуары труб, не забывая про уклон в 5 мм на каждый погонный метр. Дно канав отсыпают слоем песка в 10 мм.

Теперь можно приступать непосредственно к монтажным работам.

Установка и соединение колец

• При помощи подъемного крана отпускают кольца строго друг на друга, обрабатывая стыки между ними смесью жидкого стекла и цемента.
• Изнутри емкости швы дополнительно покрывают битумом для гидроизоляции и соединяют для прочности конструкции скобами из металла.
• Подводят наружный канализационный трубопровод.
• В стенках рабочих емкостей делают отверстия для входной и соединительных труб. Место соединения 1 и 2 резервуара должно быть на 0,3 м выше, чем между 2 и 3 камерами.
• В отверстия устанавливают фитинги.
• К первому резервуару монтируют вентиляционную трубу.
• Укладывают соединяющие трубопроводы.
• Стыкуют резервуары со всеми трубами. Все стыки обрабатывают герметиком, например, жидким стеклом.
• Покрывают снаружи все емкости рубероидом.
• При необходимости во второй резервуар отпускают компрессор и загружают активный ил.
• Устанавливают перекрытия и люки.
• Закрывают утеплителем и производят обратную засыпку.

Устройство готово к эксплуатации. Самые простые септики могут выходить на рабочий режим в течение полугода. Эту процедуру ускоряют добавлением специальных бактерий в емкости. Правильная работа зависит от регулярного обслуживания.

Кольца с замком или кольца без замка – какие выбрать

Производители предлагают колодезные кольца с ровными краями и пазогребневым соединением. Последний вариант называют «кольцами с замком» и считают его более устойчивым, противостоящим боковому смещению при наступлении заморозков.

В реальных условиях никакой разницы между кольцами с замками и без них нет. Если уж грунты вспучит настолько, что они смогут сместить кольцо весом в 0,6 тонны, то замок тут не поможет. Что касается удобства монтажа, то центровка с помощью замка такая же простая, как и при центровке колец без замков.

Нет никакой особой разницы между элементами с пазогребневым стыком и без него

Эксплуатация септика

С момента установки и перед первым запуском септик необходимо наполнить водой. В первом резервуаре воды должно быть до патрубка между шахтами, а во втором до вывода в дренажную систему. И в ходе всей эксплуатации систем следует контролировать уровень жидкости в септике, чтобы не было чрезмерного занижения уровня воды и превышения.

Чистить септик следует 1-2 раза в год. Для этого из первого резервуара удаляются не разлагаемые остатки, плавающие на поверхности и большую часть ила, осевшего на дне. Из второго резервуара только часть донного ила, который можно использовать без опаски в качестве удобрения. Освободившийся объем заполняют водой.

Обязательно проверяется состояние тройников, и при необходимости они прочищаются. Достаточно часто патрубок на вход забивается, что может вызвать застой на участке от дома к септику. Для прочистки используются ранее установленные ревизии на канализационной трубе от дома к септику.

Выбрав для использования конкретный состав биодобавок, следует регулярно согласно инструкции добавлять его в стоки или непосредственно в первый резервуар септика.

Придерживаясь простых правил, можно полноценно пользоваться благами цивилизации и не переживать о состоянии канализационной системы.

Разновидности канализационных колец и сферы их применения

Для отвода канализационных вод обычно используют трубы, которые изготавливают из полимерных материалов, чугуна, керамики, асбестоцемента, железобетона, в основном эти изделия имеют небольшой диаметр, за исключением конструкций из легких пластиковых компонентов. Если для прокладки подземных коммуникаций необходим большой диаметр трубопровода, вес длинных труб становится слишком большим для транспортировки и монтажа линии, поэтому ее сооружают из коротких колец.

Из-за дешевизны широкие канализационные кольца производят только из бетона и у этого материала на сегодняшний день нет конкурентов. С развитием современных технологий и тенденции использования во всех сферах полимеров, на рынке относительно недавно появились аналоги изделий из бетона – полимерпесчаные кольца, которые используют только для возведения вертикально установленных конструкций.

Если в градостроительной сфере из ЖБ колец прокладывают подземные горизонтальные коммуникации для транспортировки органических отходов, ливневых и серых сточных вод, используют их в качестве защиты водопровода и газопроводных коммуникаций, то бытовом хозяйстве их применение носит иной характер. На индивидуальных участках железобетонные кольца для канализации служат основными элементами в устройстве следующих сооружений:

Водозаборные колодцы. Монтаж колодцев для забора питьевой воды из железобетонных колец – один из наиболее популярных способов водоснабжения индивидуальных жилых домов в городской и сельской местности. Шахту выкапывают ручным или механизированным способом, после чего в нее погружают канализационные стеновые кольца с замком. Если на участке сделан колодец из бетонных колец, глубина сооружения может достигать 30 м – в этом случае для забора воды используют погружной электронасос.

Септики. Из колец для канализации своими руками некоторые домовладельцы сооружают септики или отстойники, используя конструкции с закрытым дном и верхом.

Дренажные колодцы. Установка ЖБИ колец под канализацию в бытовом хозяйстве – одна из распространенных областей их применения. Очищенные в индивидуальных септиках канализационные воды утилизируют на своем участке, используя для дополнительной очистки и направления стоков под землю поля аэрации или дренажные колодцы. Дренажную камеру многие монтируют своими руками из железобетонных колец, устанавливая несколько элементов с замковым соединением друг на друга в вертикальном положении.

Рис. 2 Инженерные сооружения из ЖБИ колец

Смотровые колодцы. Инженерные сооружения этого типа нужны канализации в частном доме в тех случаях, когда подземная магистраль имеет большую протяженность или ответвления. Для проведения очистных, профилактических работ и осмотра, по ходу канализационного трубопровода размещают колодцы небольшого диаметра. Они предназначены для доступа к ревизионным лючкам, установленным в трубах для их прочистки в случае засоров и наблюдения за состоянием магистрали.

Кессонные колодцы. Колодец из ЖБ колец нередко применяют для размещения в нем насосного оборудования, защиты от замерзания и атмосферных осадков скважинного источника воды при заборе ее погружным электронасосом или поверхностной насосной станцией. Глубина подобных сооружений обычно не превышает 2 м, при монтаже нередко используют кольца с готовым днищем или верхним перекрытием с отверстием для люка, еще один вариант монтажа – установка отдельных круглых плит для дна и верхнего лаза. Также для кессонных колодцев опытные пользователи приобретают готовые конструкции с встроенными металлическими ходовыми скобами, расположенными по всей высоте стенки.

Отстойники. Нередко в частном домовладении, особенно в сельской местности, лишенные доступа к централизованной канализации жители разделяют утилизацию отходов. Они устанавливают на улице отдельный туалет для фекалий, а серые воды после мытья посуды, стирки, уборки помещений и иных хозяйственных нужд сливают через канализационные трубы в дренажный отстойник, сооруженный из бетонных колец.

Погреба. Бетонные кольца с дном можно использовать на частном участке для сооружения погребов, предназначенных для хранения плодоовощной продукции глубоко под землей в зимнее и летнее время.

Горизонтальные проходы. При прокладке инженерных коммуникаций под дорогами, для перебрасывания водных масс на другую сторону автомобильных и железнодорожных магистралей, часто используют железобетонные кольца большого диаметра, которые проще и легче уложить последовательно друг за другом, чем сразу протянуть тяжелую длинную трубу.

Рис. 3 Выемка грунта под колодцы спецтехникой

Устройство и работа септика из колец

То есть за три дня один человек расходует примерно 600 л воды, значит, если семья состоит из трех человек, то потребуется септик объемом 1800 литров.

Сточные воды по трубе, которая идет от частного дома, стекают в первый резервуар, отстаиваются, происходит расщепление на обычную жидкость и на осадок, который в свою очередь необходимо удалять раз в пару лет, если очистное сооружение сделано правильно.

Второй резервуар также герметичный (если их всего три), поэтому сюда жидкость из первого резервуара перетекает при достижении уровня переливной трубы.

Во втором резервуаре происходит процесс разложения, для этого в него встраивают вентиляционное отверстие, через которое испаряется метан, оставшаяся часть выпадает в осадок в виде ила.

Из третьего резервуара очищенная жидкость попадает в грунт, если очистное сооружение из бетонных колец оснащено дренажным дном,  либо откачивается, если это обычный колодец.

Расположение септика

Также необходимо тщательно продумать месторасположение септика.

Следует учитывать следующие рекомендации:

1. септик должен располагаться на расстоянии 5-20 м от дома;
2. необходимо иметь возможность подъехать к септику на машине для откачки или для спецтехники в процессе его установке;
3. следует разобраться, какой уровень залегания грунтовых вод на выбранном участке, проверить сезонные колебания;
4. если на участке есть колодец с чистой водой, то от колодца до септика должно быть не менее 30 м.

Для того чтобы бетонные кольца герметично состыковывались друг с другом, следует покупать их с замками.

Установка септика из бетонных колец

Рассмотрим процесс монтажа септика из бетонных колец.

1. Для начала при помощи экскаватора необходимо вырыть котлован, но учитывайте тот факт, что его размер при копке септика должен быть рассчитан таким образом, чтобы между стеной котлована и бетонными кольцами могли беспрепятственно работать люди в процессе монтажа.
2. На дно септика следует насыпать песок слоем примерно в 20 см.
3. Если были приобретены кольца без дна, то требуется забетонировать место в яме, где они будут располагаться.
4. Далее при помощи крана производят установку бетонных колец, сверху накрывают крышкой.
5. Обязательно проведите гидроизоляцию стыков между бетонными кольцами и между нижним кольцом и бетонным основанием. Если устанавливаются бетонные кольца с дном, то гидроизоляция проводится только между стыков.
6. Затем осуществляют прокладку труб. Также проводится гидроизоляция септика между патрубком и стенкой резервуара.
7. Гидроизоляция септика производится по внешней стороне установки, затем яма засыпается.

В таком случае его перекатывают без помощи спецтехники на выбранный участок и подкапывают под ним землю, чтобы в дальнейшем оно самостоятельно опустилось в вырытый котлован.

Какие существуют виды септиков?

На сегодняшний день существует большое разнообразие септиков, но септик из бетонных колец имеет преимущество в демократичной стоимости. На рынке представлены септики из бетонных колец нескольких видов:

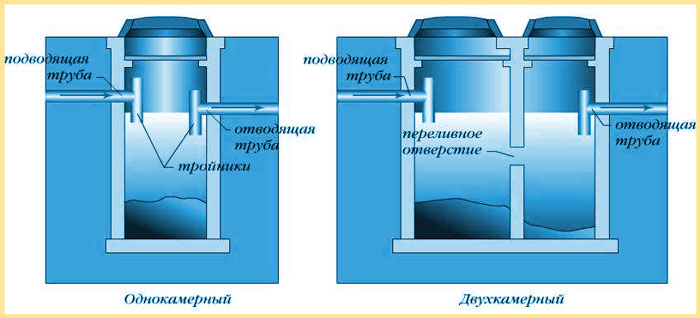

1) однокамерный септик из бетонных колец. Устанавливают лишь одну камеру в 5 метрах от загородного дома. В дальнейшем такой септик будет требовать регулярного откачивания жидкости, поэтому необходимо обеспечить удобный подъезд для машины к установке;

2) двухкамерный септик для бани. Такой септик состоит из нескольких резервуаров, так как сточные воды, прошедшие эффективную очистку могут использоваться для полива;

3) переливной септик. Его отличительной особенностью является то, что каждая емкость устанавливается на уровень ниже предыдущей. Такой вид септика является наиболее эффективным и прослужит долгие годы.

Следует учитывать тот факт, что работа однокамерного септика недостаточна качественная и долговечна, поэтому лучше устанавливать хотя бы двухкамерный септик из бетонных колец, из которого жидкость может применяться для хозяйственных целей (к примеру, полив сада или огорода).

Нюансы выполнения работ

Если канализация строится самостоятельно, то чтобы правильно организовать работу, нужно учесть несколько факторов.

Одна из проблем – увеличение почвы под воздействием внешних факторов (пучение грунта). Это необходимо учитывать и перед установкой создать грунтовый пояс (песчаную подушку) толщиной не меньше 30 см. Материалом может служить керамзит или аналогичный.

Также для профилактики последствий пучения по стандартной схеме установки для предотвращения сдвига они соединяются между собой посредством металлических пластин, закрепленных скобами или болтами.

Действительно рабочий законный способ экономии.Это нужно знать каждому!

Лучше заранее подготовиться и взять в аренду кран и грузовик. Все три колодца лучше вырыть заранее и продумать подъезд к месту проведения работ.

При установке следует избегать сколов и трещин на бетоне.

Нужно уделить большое внимание герметизации, чтобы сквозь первые два очистных резервуара не просачивалась сточная вода. Правильно защитить почву от протечки помогут подушки и жидкое стекло

Этапы сборки септика из бетонных колец своими руками.

После подбора схемы определяются с областью, где будет расположена канализация. Необходимо размещать емкости на расстояние от метра до грунтовых вод. Показатель УГВ – проблема, характерная почти для всех средней полосы России. Септик при высоком уровне грунтовых вод устанавливать и использовать гораздо сложнее, поэтому при планировании канализации нужно учитывать состояние грунта местности.

Высоким УГВ считается параметр меньше метра. Наиболее объективным будет максимальный показатель, поэтому замеры лучше проводить весной при таянии снега или осенью в дождливый период. Если на местности есть колодец, который питается от грунтовых вод, то УГВ определяют путем измерения расстояния между уровнем жидкости в нём и поверхностью земли.

Если есть проблема с УГВ, то нужно больше внимания уделить герметизации. В связи с тем, что конструкции, состоящие из сборных элементов (кирпич или бетонные кольца) не обеспечивают должной герметичности, следует прибегнуть к установке промышленного септика.

2. Рытье котлована.

Диаметр ямы под бетонный септик должен быть шире бетонных колец, для того, чтобы после монтажа осталось место для прокладки гидроизоляционного слоя. Форма котлована может быть квадратной (под бетонную плиту) или овальной (под цементную растяжку).

3. Герметизация ямы.

Внутрь засыпается 0,3 м песка, и, пройдя предварительную обработку цементным раствором, укладываются плиты либо растяжка.

4. Установка колец.

Кольца опускаются по одному. Места прохождения труб изолируются для предотвращения трещин после усадки бетона, стыки между кольцами заделываются цементом и обрабатываются силиконовой смазкой для герметизации.

5. Очистные колодцы септика.

Проделываются скважины глубиной 1 м, в них размещаются трубы, внутрь которых насыпается щебень для защиты стенок от органического налёта.

6. Трубы канализации.

Необходимо обеспечить беспрепятственное движение воды между резервуарами. Для этого трубу в колодец, первый по счету, подводят под небольшим углом, а в каждом последующем размещают на 20 см ниже.

Внешние стенки канализации обрабатывают глиной.

В завершении на септик из бетонных колец размещают пластиковый люк.

Советы по установке септика для дачи самому:

• Чтобы канализация не промерзла, кольца следует утеплить.
• На каждой емкости бетонного септика желательно вентиляционное отверстие.
• Прочность конструкции повышается, если соединить кольца скобами из металла.
• Крышка с люком помогает отслеживать состояние септика.
• Аренда спецтехники облегчит возведение септика.

Расценки на установку специалистами

Стоимость монтажа септика под ключ зависит от размера канализации. В среднем цена одного кольца составляет 2000. Стоимость работ – 2500 рублей.

Стоимость элементов, рубли

Стоимость дренажа составляет 7500 рублей, монтажа с необходимыми трубами и утеплителем – 14000, проведение труб в дом – 2500 при столбчатом фундаменте и 6000 – при ленточном.

Также раз в несколько лет (в зависимости от интенсивности использования) потребуются услуги компаний по очистке выгребных ям. Цены начинаются от 1000 рублей за 1 м3.

Под гидроизоляцией бетона подразумевают мероприятия по защите его от влаги.

Камни на основе цемента (кирпичи – отдельная категория) по определению.

Одним из важных элементов загородного дома с планировкой более одного этажа.

Проекты домов из газобетона

Выбираем фундамент для дома из пеноблоков

Что лучше пенобетон или газобетон?

Плюсы и минусы газобетонных блоков

Обзор марок бетона

Применение ЦСП в строительстве

Объем септика для дома

По нормам вместительность по минимуму должна равняться трехсуточному объему канализационных стоков из дома. При этом на каждого члена семьи приходится порядка 200 литров/сутки (0,2 кубометра/сутки). То есть умножаем количество проживающих в коттедже людей на 3 и на 0,2 – получаем расчетную кубатуру сточных вод. Этот объем полностью должен вмещаться в первых двух камерах, которые с герметичным днищем.

Правильно рассчитывайте объём

Дренажный танк в данных расчетах не участвует. В нем происходит инфильтрация воды в землю. Если проект делать правильно по всем строительным нормам, то надо учесть способность грунтов под гравийно-песчаным фильтром принимать влагу. А для этого придется проводить геологические изыскания на приусадебном участке, где будет производиться установка септика. Однако лишних денег у частника обычно нет, поэтому третью камеру по вместительности сооружают чаще всего такой же, как первая.

Зная кубатуру предполагаемых стоков из дома рассчитать необходимое количество изделий, чтобы самому построить септик своими руками, не сложно. Высота у них колеблется в пределах 0,5–1 метра, а внутренний диаметр они имеют от 80 до 250 см. В маркировке на каждое продаваемое ЖБ изделие эти параметры указываются всегда.

А дальше в ход идет формула вычисления объема цилиндра. Надо перемножить 3,14 (число Пи), высоту (H) и диаметр в квадрате (D*D), а после все это поделить на 4. В результате получится кубатура одного кольца из бетона. А дальше деление общего объема на вместимость одного круглого ЖБИ.

Таблица размеров железобетонных колец

Наименование	Высота	Диаметр (внутр.)	Объём бетона
КС 7-3	290 мм	700 мм	0,05 куб.м
КС 7-6	590 мм	700 мм	0,1 куб.м
КС 7-9	890 мм	700 мм	0,15 куб.м
КС 10-3	290 мм	1000 мм	0,1 куб.м
КС 10-6	590 мм	1000 мм	0,16 куб.м
КС 10-9	890 мм	1000 мм	0,23 куб.м
КС 15-3	290 мм	1500 мм	0,14 куб.м
КС 15-6	590 мм	1500 мм	0,26 куб.м
КС 15-9	890 мм	1500 мм	0,4 куб.м
КС 20-6	590 мм	2000 мм	0,39 куб.м
КС 20-9	890 мм	2000 мм	0,59 куб.м

Принцип работы и преимущества

емкостейих распада на жидкость и твердую частьбактериальную флору

Во втором колодце происходит очищение жидкой части. Данная емкость, также имеющая забетонированное дно, соединяется с главным колодцем особым переливом, в котором дополнительно фильтруются поступающие стоки.

Последняя емкость — дренажный колодец— имеет песчаное дно. Такая конструкция необходима для полной фильтрации сточной жидкости, которая затем попадает в грунтовые воды.

Септическая система из бетонных колец обладает рядом неоспоримых достоинств:

• У пользователя подобного инженерного устройства нет необходимости часто обращаться к услугам компаний, занимающихся очисткой выгребных ям. Подобную процедуру достаточно проводить один раз в несколько лет.
• Септик полностью работает в автономном режиме без затрат электроэнергии. Для такой канализационной системы не нужно устанавливать дополнительные насосы или дренажные конструкции.
• Строение септической системы настолько элементарно, что ее возведением может заняться даже человек, имеющий лишь общие строительные навыки.
• По желанию пользователя можно устанавливать железобетонные кольца любого размера.
• Железобетонный септик, в отличие от стального или пластикового, прослужит в несколько раз дольше.
• Установка из железобетона осуществляет более эффективное очищение сточных вод, нежели конструкции из других материалов.
• Затраты на закупку бетонных колец для канализации и дальнейшую установку системы минимальны.

Схема в два колодца

Септик монтируется из двух резервуаров, сложенных из бетонных колец. Объем первого резервуара рассчитывается, отталкиваясь от данных, что разложение загрязнений в септике происходит в течение трех дней. Первый резервуар должен иметь объем, равный трехдневному объему стоков плюс 20% запаса.

Объем ж/б колец фиксирован для каждого типоразмера. Производителями указывается внутренний диаметр кольца высота и толщина стенки. Путем нехитрых расчётов получается количество требуемых колец для определенного объема стоков, притом результат увеличивают в большую сторону. Зная высоту кольца, можно вычислить глубину первого резервуара. Второй выбирается того же объема и с тем же количеством колец или на треть меньшим. Однако выравнивать колодцы предстоит по верхней границе.

Первый колодец располагается на расчетном удалении от дома и других важных объектов согласно санитарным нормам. Второй колодец располагается в непосредственной близости от первого на расстоянии не более метра притом еще дальше от дома.

Схема устройства в 2 колодца. Для увеличения, нажмите на картинку.

Для установки колодцев следует подготовить котлован прямоугольный, на оба резервуара сразу. Глубина выбирается на 15-30 см больше, чем высота колец.

На дне формируется подушка из песка толщиной 15-20см. Ее следует утрамбовать и смочить водой, для усадки.

Если нет возможности достать кольцо с дном, то на дно котлована укладывается плита, желательно общая на оба колодца. Подойдет ж/б плита для перекрытий толщиной 100 мм. Единая плита позволит установить колодцы без риска, что они со временем разойдутся или покосятся, что нарушит их связь. В противном случае конструкции необходимо будет обвязать металлическими поясами. В обязательном порядке плита укладывается строго в уровне.

Лучше всего подготовить котлован и подушку с плитой еще до покупки и транспортировки колец. Для их разгрузки потребуется применять подъемный кран, и лучше будет сразу устанавливать на свое место.

Кольца лучше выбирать с замком и стыковать их с использованием гидрофобного раствора или жидкого стекла. Все время проверяется строго вертикальное положение каждого кольца.

Верхним элементом должно быть кольцо с ревизионным люком, край колодца выступает над поверхностью почвы на 10-15 см. Люки смещены к краю и ориентируется в сторону ввода в первом резервуаре и в противоположную на втором.

К первому колодцу подводится канализационная труба от дома с обязательным уклоном 2-3 см на каждый метр. Прокладывать ее следует в траншее на песчаной подушке. Желательно ниже уровня промерзания грунта и с утеплением.

Для ввода в септик сверлится отверстие в бетонных кольцах большего диаметра, чем канализационная труба примерно на 10%. Со всех сторон ввод герметизируется жидкой резиной, избегая жесткой связки.

Оптимально точка ввода в септик располагается на глубине 60-70 см от уровня земли. Отступая от края ввода на 50 см, сверлится отверстие под связку между шахтами, диаметр трубы не меньший, чем на трассе между домом и септиком. Ответное отверстие на втором резервуаре делается на 1-2 см ниже. По верхнему краю резервуаров также пробиваются отверстия для вент канала, объединяющие обе камеры.

С противоположной стороны от связки между резервуарами в стенке второй шахты пробиваются отверстия для подключения фильтрующей дренажной системы. Это может быть третья шахта из бетонных колец, установленная на подушку из гравия и песка или сеть дренажных труб, расходящиеся в стороны от колодца и уложенные в глубокие траншеи на слой гравия толщиной не менее 60 см. Протяженность дренажных труб выбирается так, чтобы объем проходящей воды равнялся суточному объему стоков. Метр дренажной трубы способен распределить до 100 литров в день. Точное значение определяется исходя из типа грунта.

На вводе в первую шахту и на вывод в дренажную систему устанавливаются тройники. Нижний край опускается на 400 мм ниже точки ввода, а к верхнему должен быть доступ от ревизионного люка. Это необходимо для того, чтобы новые стоки попадали ниже образовавшейся корки в резервуаре из неперегнаиваемых остатков. Во втором резервуаре для того, чтобы в дренажную систему стекала наиболее чистая вода из средних слоев.
