Как самостоятельно правильно сделать в гараже смотровую яму

Строительство

Получив нужные габариты, приступаем к строительству смотровой ямы в гараже своими руками. Конечно, сооружать смотровую яму, когда еще гараж не построен гораздо проще, здесь нужно выполнить эту работу до того момента, как полы будут залиты бетоном, но даже, когда вы задумались над тем, как сделать гараж с ямой своими руками, то этот вопрос вполне решаем.

Строительные работы заключаются в следующем:

1. Подготовка котлована. Размечаем земельный участок согласно полученным габаритам. Перед тем, как выкопать яму в гараже, запасаемся лопатами и уровнем. Яма должна быть нужной глубины и с ровным дном. СПРАВКА: Как сделать смотровую яму в гараже, когда он уже построен? Размечаем пол, а, затем, по разметке, при помощи элетроинструмента прорезаем стяжку, после чего уже проводятся копательные работы.
2. Формировка ровных стен. Также необходимо тщательным образом утрамбовывать днище котлована.
3. Обустройство смотровой ямы в гараже: пола, стен и ниш.

Строим яму в гараже своими руками пошагово:

На грунт укладываем подушку из щебня, поверх которого, примерно на 5 см. насыпаем песок, утрамбовываем.

Следующий слой в этом «пироге» — это 30 см. глины. На глину уже кладется армированная сетка, которая становится костякомнашей конструкции, крепким, надежным, долговечным.

Сетка заливается бетоном. Делаем замес песка с цементом, в соотношении три к одному и заливаем толщиной в 7 см.

Ждем, когда бетон застынет и только после этого, обрабатываем пол раствором битумной мастики. Кладем рубероид и проклеиваем места стыков битумом, обязательно, горячим.

На рубероид укладывается пенопласт, а затем вся конструкция щедро заливается бетоном, примерно на 15 см. И опять ждем, пока бетон засохнет.

После того, как бетон высохнет, можно приступать к оформлению стен и ниш:

1. Стены промазываются глиной, затем укладывается полиэтилен, который хорошо крепится к жирным сортам глины.
2. На пленку накладывается слой рубероида и опять, как и в случае с полом, стыки проходим битумом.
3. Повторяем технологию создания пола, и крепим слой пенопласта на стены, воспользовавшись любым строительным клеем.
4. Самая сложная часть работы – возведение опалубки. Опалубка делается из фанеры, если вы хотите получить более долговечную конструкцию, то из досок, на расстоянии в 7 см. от стен.
5. По периметру стены проводим армирование и заливаем бетонным раствором.

Заливать бетон нужно слоями, здесь нужно руководствоваться правилом, тише едешь, дальше будешь. Залить яму в гараже нужно в течении нескольких дней, каждый день – на 20 см. в высоту.

Когда бетон застынет, и вы останетесь довольны полученным результатом, убирайте опалубку, она теперь нам не нужна. Ну, а мы приступаем к следующему этапу, созданию ниш.

Как и при строительстве пола, и стен, при устройстве ниш, мы пользуемся арматурой и глиной. Вот только здесь нам уже не нужен бетон, будет смотровая яма в гараже своими руками из кирпича, которым облицовываются ниши. Если не нравится этот вариант и Вас интересует еще чем выложить смотровую яму в гараже, то воспользуйтесь керамической плиткой, это будет эффектнее.

Посмотрите, как сделать смотровую яму в гараже своими руками — фото:

Планирование работы

Лучше всего делать яму еще до постройки гаража. Место при этом вокруг свободно, есть доступ к площадке. Можно даже пригнать технику, чтобы выкопать котлован, это очень сильно облегчит и ускорит рабочий процесс. Нужно учесть несколько важных нюансов:

Ленточный фундамент своими руками: инструкция для начинающих с фотоЛенточный фундамент для дома – бетонная полоса определенного размера, уложенная в установленные углубления под…

1. Уровень залегания грунтовых вод. Если они залегают близко к поверхности, это существенно усложнит процесс. Во-первых, придется делать очень надежную гидроизоляцию, чтобы не допустить подтопления. Во-вторых, выбрать период, когда грунтовые воды имеют минимальный уровень, тогда можно выкопать яму без риска обрушения стенок.
2. Ширина смотровой ямы. По ГОСТ стандарт составляет 800-850 мм, это подходит для всех автомобилей, в том числе и компактных. Лучше не делать размер под конкретную модель, так как потом, когда будет другая, может оказаться, что у нее другие габариты, и она не может заехать на яму. А так можно будет чинить и легковую машину, и грузовик.
3. Длина. Тут нет жестких требований, если исходить из нормативов, то она должна быть на метр длиннее машины, чтобы оставался вход. Минимальный размер равен метру, меньше делать уже нельзя, так как будет мало пространства. Можно сделать и намного длиннее машины, иногда на одной яме становятся два транспортных средства.
4. Глубина. Удобнее всего работать, если над головой стоящего во весь рост человека остается еще 15 см пространства. Тогда не нужно очень высоко поднимать руки и нет риска постоянно ударяться головой о днище и выступающие элементы. Если яма делается под нескольких человек, нужно выбрать средний показатель роста.

После определения размера смотровой ямы для гаража нужно делать проект. Это несложно, зато существенно упрощает дальнейшую работу, так как на руках будут точные размеры:

Учитывать толщину используемых материалов. Если ширина ямы 800 мм, к ней добавляется толщина стенок и зазор под гидроизоляцию, если стенки снаружи будут дополнительно изолировать глиной. То же самое и с глубиной

Нужно учесть, что на дно насыпается подушка, по ней заливается стяжка, важно рассчитать толщину слоев и добавить все это к планируемому показателю. Продумать конструкцию лестницы

Она должна быть простой и безопасной. Чаще всего используют деревянные или металлические конструкции. Можно залить лестницу из бетона, но она займет полметра пространства, что чаще всего недопустимо в ямах небольшого размера. Еще один вариант – деревянная конструкция с выдвижными ящиками в ступеньках, там можно хранить инструмент. Сделать точный эскиз со всеми параметрами. Не забыть про толщину стяжки на полу в гараже, если она еще не залита. Гаражный пол толстый, и может оказаться, что яма слишком глубокая. Придется делать деревянные щиты из реек и класть на пол, чтобы поднять уровень и обеспечить удобство ремонтных работ. Можно сделать ниши в стенках ямы. В них удобно класть инструмент при работе, но при этом стенки получаются заметно толще. Иногда под полом гаража делают полноценный погреб, но в этом случае конструкция больше похожа на подвал и под нее нужно копать котлован.

Важно!Делать чертеж нужно как можно подробнее. Тогда будет намного проще провести расчеты нужных для работы материалов.. Если нет опыта в строительстве, лучше посмотреть у соседа по гаражу или знакомого уже готовый вариант

Все будет видно наглядно, и многие моменты станут понятны. Заодно можно получить много полезных советов от того, кто уже делал такую работу. Есть много фото на специализированных ресурсах

Если нет опыта в строительстве, лучше посмотреть у соседа по гаражу или знакомого уже готовый вариант. Все будет видно наглядно, и многие моменты станут понятны. Заодно можно получить много полезных советов от того, кто уже делал такую работу. Есть много фото на специализированных ресурсах.

Другие варианты устройства ямы

Бетонированием это называется лишь условно — скорее, это метод нанесения толстого слоя штукатурки, которая нужна для укрепления среза грунта.

Вместо выкладки каменного, можно изготовить цельнометаллический резервуар. Это вполне жизнеспособный вариант при наличии материала и умения герметично варить металл.

Абсолютная гарантия защиты от затопления, но сам металл нужно усилить рёбрами жёсткости и защитить от влаги. Такой «стакан» просто устанавливают в котлован и бетонируют пазухи. Безусловный плюс — можно не привязывать ёмкость к стяжке.

В построении гаражной ямы нет особой сложности. Главное — чётко понимать свои потребности и соизмерять их с возможностями гаража. Во всём остальном можно положиться на материалы этой статьи, созданной на основе опыта многих мастеров.

Виталий Долбинов, рмнт.ру

Пластиковые модели

Сегодня производители изделий из полимерных и пластмассовых материалов предлагают готовые пластиковые ямы для гаража. Надо отдать должное данному виду продукции, которая упростила сооружение смотровых ям. Предложений на рынке с каждым годом все больше и больше. Здесь не только широкий размерный ряд, но и разнообразие сырьевого материала, да и цены значительно разняться.

Для готового котлована нет надобности проводить гидроизоляцию. Главное – заложить хорошую песчаную подушку и засыпать песком пространство между стенками выкопанного углубления и сами пластиковым изделием.

Чтобы вы поняли, о чем идет речь, предлагаем посмотреть видео, в котором описывается одна из представленных на рынке моделей.

Про ошибки обустройства ямы в гараже – следующее видео:

Заключение по теме

Итак, нами разобрана тема – смотровая яма в гараже (размеры и правила сооружения). Насколько сложен весь строительный процесс, судить Вам. Но учтите, что точные размеры ямы – залог успеха. Сделали яму меньше – неудобно будет в ней находиться. Сделали больше, особенно по ширине, то возникает вероятность, что машина просто не сможет на ней поместиться.

Выполняем земляные работы

Очень важно правильно выполнить все земляные работы. Придется вынуть примерно девять кубометров почвы, чтобы построить смотровую яму. Конечно, это не так просто, но вполне осуществимо

Если вы все-таки не уверены в своих силах, либо хотите быстрее добиться результата, стоит прибегнуть к профессиональной помощи строителей

Конечно, это не так просто, но вполне осуществимо. Если вы все-таки не уверены в своих силах, либо хотите быстрее добиться результата, стоит прибегнуть к профессиональной помощи строителей.

Запоминайте важные моменты.

• Почву нужно частично оставлять прямо около гаража. Земля вам еще пригодится, потому что потом нужно будет засыпать пространства, оставшиеся после обустройства стенок смотровой ямы.
• Помните, что объем разрыхленного грунта будет превышать объем котлована примерно на четверть.
• Грунт на дне котлована надо обязательно хорошо выровнять, утрамбовать, а затем дополнительно уплотнить щебнем.
• Щебенку нужно насыпать достаточно ровным слоем. Потом начинают уплотнять. Желательно использовать специальную трамбовку, чтобы работа шла быстрее, а результат был лучше.

Сразу же предусмотрите места для хранения инструментов, оборудования и запасных частей. Сделайте в стенах смотровой ямы специальные ниши. Это лучше всего выполнить еще на этапе проведения земляных работ.

Стены и полы в смотровой яме

Стены в смотровой яме обычно делают из кирпича или из монолитного бетона. Дальновидные автолюбители понимают, что бетонная конструкция более прочная, надежная и долговечная. Если говорить о стоимости, то и здесь бетон более экономичен. Можно попробовать сделать работу самостоятельно.

Рассмотрим основную инструкцию.

Сначала выполняется бетонное основание на грунте с уже утрамбованным щебнем. Пол армируют металлической сеткой с арматурой толщиной в 5 мм.
Бетон можно изготовить самостоятельно: понадобится песок, 680 кг, цемент – 300 кг, 120 литров воды, а также 1200 кг щебенки. Щебень нужно брать фракции 5-20.
Стены делайте толщиной в 15 см. Для стен нужен другой бетон: 210 литров воды, 1168 кг щебня, 360 кг цемента и 670 кг песка.
Стены необходимо бетонировать слоями. Обязательно уплотняйте их с помощью узкой лопаты.
Сделайте опалубку из ОСП 12 мм.
Когда вы будете готовиться к возведению стен, желательно уделить время армированию. Так вся конструкция станет гораздо надежнее, устойчивее. Можно взять металлическую сетку вместо арматуры. Сетку надо устанавливать постепенно, полосками, чтобы она не мешала в процессе заливки бетона.
В процессе установки опалубки уже нужно устроит ниши. Потолок ниш сразу армируется для обеспечения устойчивости, стабильности.
Закладными деталями обрамляют смотровую яму по всему периметру. Их нужно сварить из металлических уголков с шириной в 60 см

Крепление производится подходящими по высоте анкерами.
Запомните: обрамление закладными деталями очень важно. Именно оно позволяет укрепить стенки смотровой ямы, а также оно нужно в роли своеобразной страховки. Благодаря такому бортику колеса автомобиля не сумеют соскользнуть внутрь ямы.
Дайте бетону хорошо высохнуть, чтобы не было никаких перемещений потом

Когда выполнен последний ярус, стоит подождать неделю до обратной засыпки грунта.
В процессе обратной засыпки используйте суглинок. Засыпать надо слоями, каждый раз делать хорошую трамбовку.
Есть интересный совет от опытных автолюбителей. Гаражники делают следующим образом: когда проведена обратная засыпка, пол не бетонируют. Вместо этого подсыпают щебенку до нужной высоты. Когда автомобиль выезжает и заезжает, он колесами выполняет хорошую трамбовку грунта в участках пазух.

Благодаря такому бортику колеса автомобиля не сумеют соскользнуть внутрь ямы.
Дайте бетону хорошо высохнуть, чтобы не было никаких перемещений потом. Когда выполнен последний ярус, стоит подождать неделю до обратной засыпки грунта.
В процессе обратной засыпки используйте суглинок. Засыпать надо слоями, каждый раз делать хорошую трамбовку.
Есть интересный совет от опытных автолюбителей. Гаражники делают следующим образом: когда проведена обратная засыпка, пол не бетонируют. Вместо этого подсыпают щебенку до нужной высоты. Когда автомобиль выезжает и заезжает, он колесами выполняет хорошую трамбовку грунта в участках пазух.

Наконец, многие отмечают важный момент: смотровую яму в гараже необходимо закрывать. Можно использовать для этого рулонную металлическую крышку, либо простую доску. Главное, надежно закрыть смотровую яму.

Полка на шпильках своими руками

Пример полки, установленной на заклепках, показывает, что вы можете создать свой собственный дизайн вещей и предметов в гараже. Помните, что каждый дизайн начинается с эскиза.

• • Во-первых, полка обрезается до желаемого размера из следующего материала ДВП или фанеры;
  • Для повышения устойчивости конструкции к углам полки крепится металлический профиль с жесткими ребрами на внутренней стороне;

По краям полки (от пяти до семи сантиметров) сделаны отверстия с заклепками

Обратите внимание, что если сверлить вблизи углов, полка может сломаться после размещения на ней предметов с разным весом; Затем поместите полку на потолок и отметьте отверстия карандашом. Таким образом, мы гарантируем, что они не будут деформированы и болты не будут деформированы; Затем мы просверливаем отверстия для анкеров. Удалите грязь, образовавшуюся после сверления отверстий

Вставьте анкер до упора в отверстие и затяните гайки;

Удалите грязь, образовавшуюся после сверления отверстий. Вставьте анкер до упора в отверстие и затяните гайки;

• • Прикрепите к анкерным болтам. Затем закрепите накидными гайками. Не лишним будет закрепить их другой простой гайкой, которая должна быть навинчена на резьбу болта;
  • Наконец-то мы добавили саму полку. Для этого на болт и закрепляется гайка, а затем шайба. Сама конструкция прикручивается к концам болтов. Мы починим его шайбой Гровера и еще одним орехом. Шайбы защищают конструкцию от поломки. Шайба Grover не создает крепежной гайки. Крепежные элементы отрегулированы по уровню;

Если вы построите такую полку, в гараже будет гораздо больше места. Чтобы закрепить конструкцию на месте, необходимо прикрепить ее к металлическому углу, который крепится к стене с одного конца и к полке с другого.

Из этого примера можно сделать вывод, что можно обойтись без арендованных мастеров и построить красивую полку в гараже собственными руками. Все, что вам нужно, это немного терпения и усилий.

Подробную информацию о том, как сделать собственные полки в гараже, вы можете найти в этом видео:

Page 3

Располагая верстаком в гараже, вы можете выполнять ремонт самостоятельно, не прибегая к дорогостоящим гаражам и коммунальным услугам.

Сборные верстаки не дешевы и не всегда помещаются в мусор, поэтому лучше построить письменный стол для мастерской собственными руками.

Перед началом работы необходимо определить тип Workbench и выбрать дополнительные функции для вашей модели.

Особенности обустройства смотровой ямы

У подобной конструкции гаража есть несколько особенностей:

1. Проводить создание смотровой ямы нельзя при условии высокого размещения грунтовых вод. Это связано с тем, что даже при качественной изоляции стенки начнут сыреть, будут появляться сырость, через некоторое время может накопится вода.
2. Основание должно иметь высокую прочность для того, чтобы выдерживать смещение грунта и воздействие тяжелого автомобиля.

Альтернативной конструкцией может стать эстакада. Однако загнать автомобиль на эстакаду достаточно сложно, при этом придется сделать сооружение более высоким.

Основные размеры смотровых ям следующие:

1. Ширина – показатель, который напрямую зависит от габаритов автомобилей, а точнее колесной базы. Оптимальная ширина составляет менее половины колесной базы легкового транспортного средства, но так, чтобы можно было легко повернуться и менять инструменты. Делать слишком широкую смотровую яму не следует.
2. Глубина – еще один важный показатель. Как правило, смотровую яму делают высотой на 10-15 сантиметров выше роста человека. Этот показатель глубины оптимальный, позволяет легко проводить работы. Однако стоит учитывать, что слишком глубокая яма может создать трудности при выполнении осмотра или ремонта транспортного средства.
3. Длина определяет то, насколько удобна будет смотровая яма. Если она слишком короткая, то придется для полного осмотра транспортного средства ставить его сначала передом, а после задом. Как правило, показатель длины ограничивается размерами гаража. Для того чтобы сделать конструкцию более комфортной ее делают длиннее автомобиля на 1 метр. Размеры также определяются с учетом того, что нужно сделать лестницу.

На СТО довольно часто проводится обслуживание самых различных марок и типов транспортных средств, поэтому делаю конструкцию шириной 1000, высотой 1800 и длиной 5500 мм.

Подготовка

В первую очередь понадобится провести комплексные подготовительные работы. Сейчас мы выделим все наиболее важные моменты.

Грунтовые воды

Большое значение имеет один фактор риска – уровень подъема грунтовых вод. От этого во многом зависит конечный успех работы по строительству смотровой ямы. В некоторых случаях приходится отказаться от устройства такой ямы или погреба. Нужно быть заранее готовым к тому, что уровень вод окажется критичным.

К сожалению, в некоторых населенных пунктах вовсе нет геологических специализированных служб, где производят соответствующие изыскания. Но вы можете самостоятельно определить уровень подъема грунтовых вод с достаточно высокой точностью. Это делается следующим образом. Вам нужно выкопать шурф глубиной 2,5 метра. Следите, до какого уровня поднимется вода. Когда подтверждаются худшие прогнозы, то есть воды залегают слишком близко к уровню земли, от строительства смотровой ямы лучше отказаться. Конечно, чисто теоретически, можно обеспечить гидроизоляцию даже в такой ситуации, но тогда яма будет напоминать больше бункер, потребуются большие усилия и вложения в строительство, а опасность затопления все равно сохранится.

Еще один вариант, который поможет справиться с природным фактором риска, заключается в обустройстве дренажа. Бывает так, что автолюбитель занимается своей машиной профессионально, смотровая яма ему необходима, а возможности выбрать другой участок нет. В таком случае следует сделать качественный дренаж подпочвенных вод. Выкапывается специальный дренажный колодец за пределами гаражного помещения, куда и отводится вода. Но такая работа трудоемкая, требует существенных вложений.

Грамотно определяем размеры смотровой ямы

Очень важно сразу точно определить оптимальные параметры смотровой ямы. Она не должна быть слишком большой, но в тесноте работать тоже неудобно. Все должно быть грамотно подобрано, безусловно, в соответствии с габаритами автомобиля.

Все должно быть грамотно подобрано, безусловно, в соответствии с габаритами автомобиля.

Остановимся на методах определения ключевых параметров.

• Длина ямы. Учитывайте параметры автомобиля. Обычно стандартная длина смотровой ямы для легковой машины составляет примерно 4-5 метров. Чтобы обустроить удобный спуск с приставной или монолитной лестницей, надо добавить еще один метр. Это хорошие параметры, которые ориентированы на комфортное, рациональное использование смотровой ямы. Вам уже не понадобится регулярно передвигать автомобиль в ходе проведения ремонтных работ, как это бывает, если яма слишком маленькая, короткая.
• Ширина. Здесь для вас ключевую роль играет расстояние между колесами машины. Стандартный параметр для современных легковых автомобилей – яма с шириной 75-80 см. Такой ширины будет вполне достаточно, при этом она не слишком большая.
• Глубина. Тут все строго индивидуально. Конечно, в смотровой яме работают стоя. Некоторые выкапывают неглубокие ямы, чтобы не провоцировать давление и протекание грунтовых вод, однако работать сидя на табуретке неудобно. Лучше сделать хорошую глубокую смотровую яму. К росту автолюбителя прибавляется примерно 15 см. Когда возникают какие-то сомнения относительно глубины (например, когда в яме планируется работа нескольких людей с разным ростом), разумеется, лучше сделать ее больше. Ведь при необходимости под ноги просто можно сделать небольшой помост.

Когда параметры определены, надо сделать чертеж, а на нем прописать все точные размеры. Потом эта схема переносится на место строительства, выкапывания котлована.

Методы строительства

Процесс строительства во многом будет зависеть от метода обустройства смотровой ямы. Оптимальный вариант – закладывать основу сразу, еще на этапе возведения ленточного фундамента и цоколя гаража. В таком случае и котлован тоже выкапывает экскаватор. Параллельно идут и работы по гидроизоляции, вентилированию и утеплению ямы с гаражным помещением в целом.

Но достаточно часто приходится заниматься строительством уже после возведения коробки гаража. Конечно, тогда и копать котлован приходится вручную.

Обратите внимание на один существенный момент. Вам понадобится грунт от разработки, чтобы потом засыпать им пазухи, а также повышать уровень пола в помещении. Дело в том, что пол гаража делают по отметке выше, чем дорога, на которую автомобиль выезжает

Дело в том, что пол гаража делают по отметке выше, чем дорога, на которую автомобиль выезжает.

Нюансы устройства ямы

Многие автовладельцы не знают, как сделать смотровую яму в гараже, но эта работа под силу даже начинающим строителям. Для начала разрабатывают эскиз конструкции, где указывают габаритные размеры ямы, а также толщину стен. Далее делают разметку на местности и приступают к выкапыванию котлована. Чтоб не ошибиться с размерами на полу в гараже вбивают колья и натягивают верёвку.

Нужно знать, как выкопать котлован правильно. Во время проведения земляных работ нужно тщательно ровнять стенки ямы штыковой лопатой, выброшенную на поверхность землю выносят за ворота гаража. Дно углубления также выравнивают, после чего проходятся по основанию ручной трамбовкой. В нижней части ямы насыпают 5 сантиметров щебня, затем утрамбовывают материал и опять насыпают такой же слой. Затем укладывают 5 сантиметровый слой песка, тщательно утрамбовывают и укладывают гидроизоляционную плёнку.

Рулонные материалы тщательно разравнивают, места их стыковки проклеивают скотчем. Края плёнки должны выходить на стены на 15-20 сантиметров. Чтоб листы не скатывались вниз, их прижимают любым тяжёлым предметом, например, деревянными досками. На дно ямы для гаража укладывают листы утеплителя, например экструдированный пенополистирол, затем кладут металлическую сетку. Пол заливают бетонным раствором М200, соблюдая толщину стяжки в 5 сантиметров. В местах для монтажа стен слой бетона можно увеличить до 10-15 сантиметров.

Выжидаем 5-7 дней, пока бетонная смесь не наберёт половину марочной прочности. Далее начинаем кладку стен из кирпича. На уровне 3 рядов стенового материала можно сделать углубление, нишу для хранения ключей и другого инструмента. Как правильно сделать эту конструкцию? Ответ прост – нижнюю и боковые стенки делаем из оструганной доски, в верхней части проёма укладываем уголок.

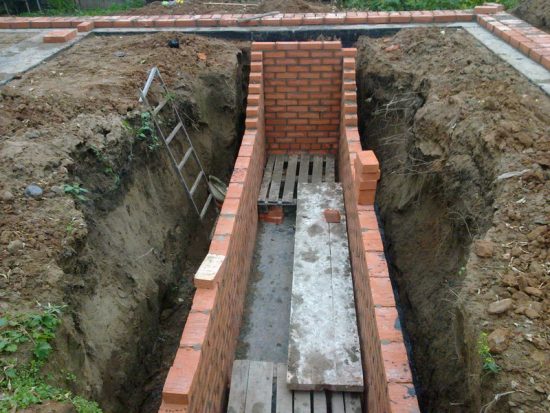

Кирпичные стены выгоняют до уровня чистого пола в гараже. В верхней части кладки по всему периметру укладывают металлический уголок с размером полки в 5 сантиметров. Эти изделия укладывают таким образом, чтоб их металлические части смогли защитить кирпич от разрушения. Для надёжной фиксации к стальным уголкам приваривают закладные детали в виде прутиков по 25-30сантиметров. В дальнейшем такие детали будут заложены в структуру пола гаража с ямой.
