Строим барбекю из кирпича: фото и чертежи интересных проектов

Фундамент под барбекю из кирпича

Степень солидности фундамента зависит от будущих размеров печи. Чем она больше, чем тяжелее, тем больше стараний надо вложить в устройство основания.

Необходимые материалы и инструменты:

• приспособления для разметки – колышки, шнур, угольник, обычная или лазерная рулетка;
• шанцевый инструмент – лопата, кирка (для каменистой почвы), грабли для разравнивания засыпки;
• трамбовка;
• гравий, щебень (можно вторичный, из строительного боя), песок или галька для отсыпки подушки;
• при желании устроить бетонное основание – цемент для приготовления раствора и арматура.

Важно: перед тем, как начинать работы, необходимо уточнить глубину промерзания грунтов для данной местности! Пренебрегать общим для любых оснований правилом о закладке фундамента ниже глубины промерзания можно только в двух случаях: для очень легких сооружений (конструкция барбекю №1) или при каменисто-песчаных либо скальных грунтах. На скальном грунте фундамент можно не устраивать, разве что с целью получения ровной горизонтальной площадки для кладки.. Порядок действий:

Порядок действий:

1. разметка будущего фундамента. Размер зависит от габаритов печи, рассчитывается как прямоугольник (реже как более сложная фигура), длина и ширина которого превышает длину и ширину печи на 10…20%. Размеры можно увеличивать, но не уменьшать! Если планируется рядом с печью поставить разделочный или обеденный стол или вообще устраивается печь в беседке – габариты определяются индивидуально. Разметку выполняют, втыкая колышки в грунт и связывая их шнуром (бечевой). Правильность углов и строгая параллельность сторон здесь не слишком принципиальны, но лучше все-таки выдержать нормальную геометрию участка под фундамент;

2. удаление грунта из размеченного котлована. Глубина котлована определяется запланированной глубиной заложения фундамента (от 10…15 см для легких печей и песчано-каменистых грунтов до 1,7…2 м для тяжелых конструкций на плывущих грунтах или вечной мерзлоте);

3. выравнивание стен котлована (при необходимости) и установка опалубки (если планируется заливка бетоном). Подробнее о бетоне для заливки и опалубке здесь;

4. засыпка песчано-гравийной подушки. Количество слоев и их толщина зависит от выбранной глубины и типа фундамента;

5. устройство гидроизоляции в два-три слоя рубероида;

6. установка армирующей сетки. Информация о типах и сортах арматуры здесь;

7. заливка бетона (марка М200…М300). Раствор для заливки готовится так же, как для фундамента любого сооружения.

Начинать кладку печи можно только после того, как бетон наберет прочность 50% и более.

Важно: если основание под барбекю выполняется без заливки, только на подушке из гравия/щебня/песка, необходима тщательная трамбовка подушки.

Ниже показаны варианты укладки слоев фундамента под печь.

Если планируется большой барбекю комплекс из кирпича с площадкой для отдыха, лучше сразу организовывать трамбованную площадку с отдельным фундаментом под печь, выполняя ограждение площадки бордюрными камнями. Это позволит удержать насыпь расползания. Хорошо также заранее предусмотреть места для установки опор перголы или навеса.

На подготовленном фундамент/площадке можно начинать выкладку барбекю своими руками.

Летняя кухня с крышей из поликарбоната.

Это конечно не беседка, но здесь мы хотим обратить ваше внимание на крышу. Это идея может послужить пишей для ваших будущих планов по изготовлению беседок

Отметим, что сейчас делают такой поликарбонат, который может выдержать удар кувалды (это сказано для скептиков) . Источник фото: pechnik-pech-kamin.ru/galery-pechnik-pech-kamin-v-sankt-peterburge/p/6

Мангал из кирпича в беседку. Мастер класс

Объем кирпича = «три нивы»

Это простая модель мангал маленькой мангала для дачи. Автору надоело жарить мясо на кортах, и он решил поднять уровень мангала, что бы можно было жарить стоя. По сути получилась красивая подставка из кирпича под металлический мангал с шикарным дымоходом. Как видите мангал установлен на солидный фундамент и вся конструкция выполнена очень эстетичноКомментарий автора о используемом клее вместо цемента: «Специальный клей для печей и каминов, на упаковке указано какую температуру он выдерживает, 600-800. Для экономии денег, чуть выше от топки добавлял плиточный клей для тёплых полов.»

Тесты показали, что воздуха мангал получает достаточно, несмотря на закрытую конструкциюКирпич обычный, облицовочный.

Сечение дымохода для хорошей тяги должно быть 250мм х380мм, тогда дыма в глаза не будет.

Читайте так же статью про «Мангалы из кирпича» https://novamett.ru/mangaly/iz-kirpicha-svoimi-rukami

Мангал с арочной крышей в беседку своими руками

Пошаговая инструкция — мастер класс

Автор решил сделать мангал, составил проект беседки с мангалом (см. в галерее), посчитал материалы, поехал в магазин, там ему понравилась лавка из природного камня. Он попросил сделать ножки 75 см высотой и она у меня послужила основой всей конструкции. На которую он и клал все кирпичи. Как видите в первых фото с обратной стороны он сделал стенку из кирпича для поддержки плиты, что бы она точно выдержала вес кирпичей.

Кстати на фото в галерее вы увидите два варианта крыши у этой модели, это просто автору не понравился первый вариант и он его переделал.

Обратите внимание что труба обложена декоративным кирпичом, который сделан из спресованного песка, который почти не проводит тепло. Что уменьшает опасность возгорания

Фундамент под печкой ленточный с арматурой под всю беседку.

Стол в беседку из массива каштана на заказ, стулья из бука

Бюджет:130 огнеупорного кирпича по 60 р250 декоративного по 27 р200 плиточек по 22 рстол каменный 12 тртри мешка суффикса 1500 рчасы 3500р

Проект деревянной беседки с мангалом из кирпича. + Фото

Это проект деревянной беседки с мангалом из кирпича, которую можно сделать своими руками. Проект делался в программе Google SketchUp 8.

Под каждым столбом бетонная тумба, всего 8 тумб. А под мангалом свой фундамент, две фбс 50/200/50, и сверху ещё 20 см. налито бетона с армированием. Так что нагрузка везде своя.

Характеристики материалов для беседки с мангаломРазмер 6 на 4. Крыша один скат 7*3. Залили 8 тумб под мангал положили две фбски. 25 штук бруса 150*150*6, доска 150*50*6 40шт (стропила) и 60шт пол, доска 150*30*4 65шт обрешетка. Профлист 13 листов 3*1.25. Кирпич: 600 штук (красный сталинский б/у)Мангальная будет отделана диким камнем, а столешница будет мебельная под Белый мраморВнутрь будет железный мангал

Комментарий автора: «Жар держится хорошо и очень долго.»

Беседка будет остеклена от ветра

И ещё полезный комментарий автора: «Заслонка для того чтоб когда дрова прогорят и останется одни угли её закрыть не полностью дабы не угореть и жар максимально сильный был чтоб казан прогревался. Цемент и глина понятия не совместимые. Раствор цемент и песок. А вообще домашние печи делают из смеси песка и глины. По поводу трубы, она точна должна быть выше конька, можно нарастить металлической.»

Проект беседки и процесс её строительство

Фото о мангале

Как вам такой компактный четырехсторонний комплекс???

Беседки из дерева своими руками 300 фото, чертежи, схемы

Здесь собрана небольшая галерея деревянных беседок, сделанных своими руками. Конечно, можно собрать и больше фотографий, ведь вариантов миллионы. Каждая беседка, сделанная не по шаблону, а своими руками, пусть даже по стандартным чертежам, это все равно произведение искусства. Здесь же собраны относительно простые конструкции, которые под силу каждому, не обладающему большим опытом мастеру. Есть, конечно, и примеры прмышленных изделий, может, пригодиться.

Чертежи квадратной беседки

Квадратные беседки 150 фото

Чертежи шестиугольных беседок

Шестиугольная беседка своими руками 50 фото

Чертежи восьмиугольных беседок

Восьмиугольная беседка своими руками 100 фото

Мангал из кирпича своими руками: пошаговая инструкция

Как уже говорилось, сложить капитальный мангал с печью для казана, дымоходом и дополнительными элементами – грилем, коптильней, мойкой – новичку не под силу, для этого приглашают профессионалов.

Здесь мы рассмотрим два варианта, встречающихся чаще других – самую простую конструкцию без всяких дополнений и жаровню с печью для казана. Но вначале разберемся, как подготовить площадку для монтажа мангала.

1. Разметить размеры и форму, учесть необходимость дорожки для удобного подхода, место для размещения стола и стульев (диванов, шезлонгов) и прочего.
2. Выкопать котлован глубиной 0,1…0,5 м (в зависимости от грунта), выровнять неровную поверхность.
3. Отсыпать дно крупным песком, потом гравием (или смесью песка с гравием).
4. Установить опалубку и залить первый слой бетона (примерно на 1/3) высоты.
5. Уложить армирующую сетку и залить второй слой бетона (также на 1/3 высоты).
6. Уложить вторую армирующую сетку и залить бетон до планируемого уровня.

После бетонирования необходимо дождаться достижения заливкой хотя бы 50% проектной прочности (данные в таблице усреднены, для бетонов марки М100…М150).

Как правило, при нормальной погоде и толщине стяжки не более 30 см достаточно 6…8 дней. После этого можно начинать выкладывать кирпич.

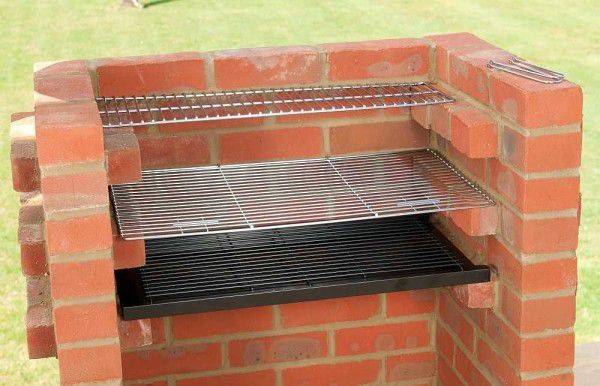

Простой мангал из кирпича

Мастера рекомендуют перед выкладкой первого ряда уложить на бетонированную площадку хотя бы один слой гидроизоляции. На представленном фото это обычный рубероид.

Далее укладывается первый ряд, кирпичи скрепляются песчано-глиняным раствором.

Здесь использована схема кладки со смещением на полкирпича в каждом ряду, поэтому желательно заранее подготовить половинки кирпичей, чтобы ускорить работу. Посмотреть один из удобных способов ровной резки можно на видео.

П-образная кладка ведется до уровня примерно 600…700 мм, далее либо делается полка, либо выступы для крепления решетки/поддона для углей.

Выкладывать полку удобно с помощью металлического уголка – на него придется основная нагрузка от веса кирпича до того момента, как блоки прочно скрепятся раствором.

Чтобы кирпич не сдвигался и максимально плотно ложился на уголки, в нем выполняют пропилы.

Немного увеличив толщину шва и замазав выступающие части металла, можно добиться аккуратного и привлекательного вида кладки.

Далее выкладывается бортик по всем четырем сторонам, на него будут укладываться шампуры с шашлыками.

По сути дела, простейший мангал из кирпича на даче готов – остается дождаться полного отверждения раствора и проверить устройство в деле.

Если полки из кирпича делать не планируется, можно выполнить их из металлического листа или решетки.

Мангал-казан своими руками

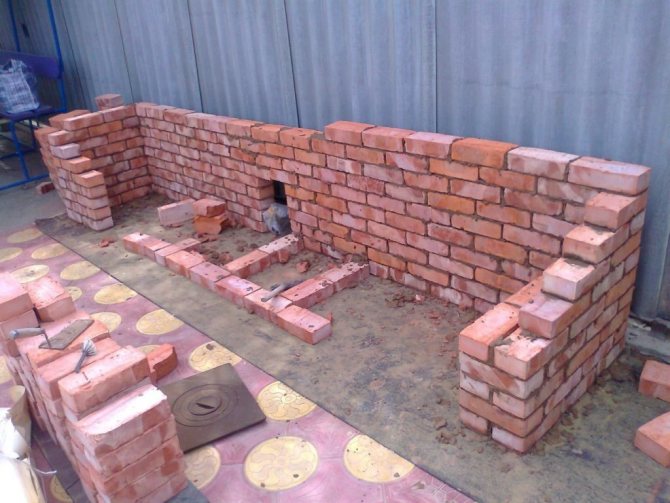

В данном случае все делается примерно так же, но выкладывается дополнительный отсек с печкой под казан (котел). Основание выкладывается также на слое гидроизоляции, но отличается формой – сразу предусматривается замкнутый контур для будущей печи под котел.

Внутри контура будущее основание печи заполняется обычным полнотелым красным кирпичом. На уровне второго-третьего ряда кладки контура вмуровывается дверца для выгребания золы. Далее посредине (на оси дверки) кладут два ряда огнеупорного кирпича, полости сбоку заполняют обычным.

На фото хорошо видно, что снизу металлическая рама с дверкой подперта кирпичом, а вверху притянута к кладке скрутками из проволоки.

Ставят на место колосниковую решетку.

Монтируют дверку для подбрасывания дров.

Выкладывают плоскость вокруг колосниковой решетки вначале огнеупорным кирпичом, потом фигурными блоками или тем же, но резанным, кирпичом, формируя углубление.

Устраивают дымоход, параллельно поднимая стенки до нужного уровня.

Выкладывают свод, оставляя квадратное отверстие под казан.

Монтируют металлическую плиту под казан (обратите внимание, круги вокруг отверстия могут вращаться вместе с котлом) и либо обкладывают облицовочным кирпичом сравнимой толщины, либо вырезают выемку под плиту в верхнем слое кладки

Поскольку труба от печки мангала выведена вбок, туда, где располагается сама открытая жаровня, разумно сложить над этой часть конструкции свод и дымоход. Перед этим обязательно проверяют качество работы вытяжной трубы.

Стоит отметить, что лицевая часть свода выкладывается дугой, лучше облицовочным кирпичом, выше кладка идет как обычно.

Чтобы не искать подходящий колпак на верх дымохода, можно сразу выложить его из кирпича.

Как начать обустройство места для отдыха

Нельзя забывать о комфорте, поэтому следует оборудовать зону отдыха. Ее лучше расположить рядом с самой беседкой. Это может быть пристройка или отдельная постройка.

Далее нужно обустроить дровницу. Лучше, если она будет недалеко от мангала, чтобы далеко за дровами не ходить. Можно оборудовать подвал, где будут храниться все необходимые приспособления, а также холодильник.

Дровница для хранения и сушки дров

Следует позаботиться и об освещении. Оно должно быть ярким, гармоничным и функциональным. Зона приготовления должна выделяться большей яркостью, а зона отдыха может быть оборудована регулируемой подсветкой.

Продуманное освещение поможет создать приятную атмосферу, уют и тепло

Во время строительства нужно позаботиться о безопасности. Все электроприборы должны быть заземлены, для прокладки электричества должно быть использовано специальное оборудование, подходящее для улицы. Все элементы из дерева должны быть обработаны антипиреном.

Садовая беседка может стать отличным украшением участка. Поэтому больше внимания следует уделить украшениям, декоративным элементам постройки.

Один из многочисленных вариантов декорирования

Около беседки можно создать ландшафтную зону. Высадить туда кустарники, цветы и небольшие деревья. Это поможет сделать зону отдыха еще прекраснее и уютнее

Изготовление теплицы своими руками из профильной трубы и поликарбоната: полное описание процесса, чертежи с размерами, полив и обогрев (Фото & Видео)

Самостоятельное создание кирпичной версии

Кладка огнеупорного кирпича Для барбекю своими руками или за счет рабочих сначала устраняется плодовитый слой земли. Далее делают котлован глубиной 20-25 см. Параметры фундамента по всем сторонам на 50 см превосходят параметры задуманного барбекю. Днище выравнивается. Заполняется щебнем средних габаритов. Толщина щебневого слоя – 15 см. Он тщательно утрамбовывается виброплитой или металлической трамбовкой.

Здесь подразумевается использование арматуры. Диаметр арматурных прутков – 1 см. Прутки ложатся вдоль и поперёк основания. Дистанция – 20 см. Участки их пересечения нужно нажжено связать. Здесь можно применить специальную проволоку или пластиковые хомуты.

По крайним сторонам устраивается опалубка. Все указанные составляющие заливаются бетоном. Его нужная марка – М250.

Другие стадии работы можно начинать через 7 дней, если на улице минимум +20°C, если +17°C, то стоит подождать на неделю дольше.

Материалы

При строительстве беседки могут использоваться различные материалы:

• дерево;
• камень;
• кирпич;
• металл;
• бросовый материал.

Все материалы должны быть устойчивы к перепадам температур, возгоранию и повышенной влажности.

Традиционно при строительстве беседок используется дерево – оно отлично вписывается в любой ландшафтный дизайн и стоит сравнительно дешево. К тому же дерево легко поддается обработке и отлично подходит для создания оригинальной беседки. И деревянные конструкции более легкие и не требуют массивного фундамента, и если грунт на участке плотный, то можно обойтись исключительно массивной бетонной плитой. И к тому же при строительстве беседки из дерева не требуется специальное оборудование, достаточно лишь обычных инструментов.

В целях пожаробезопасности обработайте древесину дополнительно антипиреном. А в случае необходимости отдельные элементы беседки со временем можно заменить на новые, при этом не понадобиться начинать все работы с нуля. Самым подходящим материалом считается сибирская сосна, но она стоит довольно дорого, и такая беседка может оказаться не каждому по карману. Лучше всего для возведения строения подходят брусья и доски длиной около 6 метров – это оптимальный размер для быстрого и экономного строительства.

Беседки из камня или кирпича имеют очевидное преимущество – долговечность. Им не страшны ни ветер, ни огонь, ни дождь, ни морозы. Такие постройки зачастую выбирают в случае, когда дом также построен из кирпича. Для кирпичных и каменных построек необходимо укрепить надежный фундамент, и сам процесс строительства потребует больше времени, сил и денег. К тому же камень и кирпич не подвержен горению, не боится воды и не требует периодического ухода.

Металлические беседки, как правило, изготавливают профессионалы и доставляют на участок уже готовую постройку, или состоящую из нескольких частей. В качестве дополнительных вставок можно комбинировать металл с поликарбонатом или стеклом. Для металлических беседок также нет необходимости укреплять основательный фундамент. Но металл имеет свойство доставлять неудобства в летнюю жару – под прямыми солнечными лучами все элементы обязательно нагреются и находиться в такой беседке будет очень жарко.

Для барбекю лучше выбирать красный огнеупорны шамотный кирпич. И если вы хотите, чтобы печной комплекс включал также гриль, печь, коптильню и барбекю, то советуем обратиться за помощью к профессионалам. Это единственный вариант обустроить беседку для человека, не имеющего строительных навыков. Но если вы хотите расположить только барбекю, то наилучшим вариантом будет мобильный металлический мангал, обложенный кирпичом.

Чтобы сохранить тепло в беседке во время ветреной погоды стоит заранее позаботиться о стенах. Застекленные беседки – это максимально комфортный вариант и отличный способ сохранить близость с природой. И такие постройки можно использовать даже зимой, если внутри установить хотя бы небольшой электрический обогреватель или инфракрасную лампу. Беседки с остеклением выглядят изящнее и уютнее. Более доступной альтернативой стеклу служат плотные шторы. Прозрачная пленка из ПВХ защитит от ветра и дождя, и при этом не сделает пространство темным, будет пропускать естественный уличный свет.

При необходимости шторы можно закатать и закрепить под крышей беседки. Все работы по установке штор можно сделать своими руками. Для этого купите пленку ПВХ и вырежьте из нее необходимого размера части, которые будут соответствовать разъемам беседки. Края пленки окантуйте плотной тканью и проделайте небольшие отверстия для более плотного и надежного прилегания штор к стенам беседки.

Простой кирпичный мангал

Эта конструкция очень проста, легко изменяется под любые потребности и желания. Состоит из кирпичных стенок, в которых устроены выступы (кирпич положен на ребро). На эти выступы укладываются жаропрочные листы (металл и др.), решетки, шампура. Удобно, особенно если есть какая-то крыша над головой на случай осадков, но строится она отдельно и по желанию.

Проект и фото готового мангала/барбекю из кирпича

Под любое строение из кирпича требуется фундамент, или, как минимум, подготовленное основание. Даже не этот небольшой мангал из кирпича. Так как кирпичей идет немного — стенка в полкирпича, то под данную конструкцию подойдет утрамбованная площадка, выложенная каким-либо твердым покрытием.

Подготовка основания

Снимают плодородный слой, если нужно, углубляют котлован. Глубина должна быть порядка 20-25 см. Размеры фундамента или площадки — на 50 см больше габаритов печи во все стороны. Дно выравнивают, на него высыпают щебень средней фракции. Толщина слоя щебня — 15 см. Его хорого трамбуют. Желательно — виброплитой, если ее нет, металлической или деревянной трамбовкой.

Дальнейшие шаги зависят от выбранного основания. Если это одно из покрытий — брусчатка, тротуарная плитка и подобные материалы, то насыпается слой мелкозернистого песка, в который по уровню укладывается покрытие.

Если выбран в качестве основы плитный фундамент, он армируется прутком 10 мм в диаметре. Укладывается вдоль и поперек фундамента с шагом в 20 см, в месте пересечения связывается. Если вязать специальной проволокой не умеете, можно стянуть пластиковыми хомутами. Допускается для данной модели армирование готовой сеткой из толстой проволоки. Выставляется по краям опалубка и все заливается бетоном марки М250. Работы можно начинать через неделю, если среднесуточная температура была не ниже +20°C, и через две, если было +17°C.

Порядовка (кладочные чертежи) и рекомендации по кладке

Для этого кирпичного мангала используют полнотелый керамический кирпич М200. Можно брать печной, но он дороже, шамотный класть не стоит: не те температуры и он слишком е любит влагу, чтобы нормально себя чувствовать в открытом мангале.

Кладку ведут на глиняно-песчаную смесь, в которую для большей прочности добавляют немного цемента. Для новичков лучше взять готовую смесь для печей, только не жаростойкую, без шамота. Замешивать по инструкции, толщина шва — 3-5 мм, выдерживать строго. Постоянно контролировать вертикальность стенок и горизонтальность кладки

Это важно для нормальной эксплуатации печи

Порядовка мангала из кирпича (кладочные чертежи)

Как видите, все действительно очень просто. Каждый нечетный ряд начинается с целого кирпича, нечетный — с половинки. В 6-ом и 10-м ряду кирпичи ставят на ложок — боком, и разворачивают поперек основной кладки. Если делаете барбекю — под решетку — в этих же рядах задняя стенка кладется из кирпича, также поставленного на ложок, а для сохранения толщины кладки их ставят в два ряда, также как и остальные — с перевязкой — смещением швов. Если собираетесь использовать и ка мангал — для шампуров — на задней стенке кладете кирпич тоже на ложок, делая выступ и в этой зоне. Впереди как опору для шампуров используют профильную металлическую трубу небольшого сечений, вырезанную по размеру. В ней под шампура можно проделать выемки.

Начиная с 7-го рядка кладку ведут только на половине — правой или левой — как вам удобно, но данная раскладка дана под жарочную камеру слева — она шире, а слева находится столик. Если вам удобнее наоборот — делайте зеркальное отражение этой порядовки.

Кирпич — гигроскопичный материал, чтобы уменьшить количество влаги, которую он будет «тянуть» из основания и продлить срок его эксплуатации, под первый ряд нужна гидроизоляция. Можно уложить в два слоя рулонный материал (типа рубероида или гидроизола), пройтись по периметру гидрофобной пропиткой. Не помешает слой гидроизоляции и между первым и вторым рядом.

Вот как выглядит одна из вариаций кирпичного мангала без столика (если вам он ненужен, просто игнорируйте эту часть)

После того, как мангал из кирпича сложен, его оставляют сохнуть при теплой погоде на 1-2 дня, при более прохладной — на 3-5. Потом можно провести пробный запуск. Примерная «экипировка» приведена на фотографии готового мангала. В этой версии сделаны три ряда выступов: верхний — для продуктов, средний — для углей, нижний — для сбора прогоревших углей и золы.

Чтобы сложенный мангал более-менее долго служил, его желательно покрыть составом, уменьшающим гигроскопичность. Для данного случая лучше всего подойдет лак КО-85. И еще неплохо было бы предусмотреть какую-то крышку: закрывать на случай дождя и на зиму.

Особенности

Беседка с мангалом – отличное место, где обычный прием пищи превращается в тонкий кулинарный процесс, требующий от повара умений сделать из мяса шедевр.

При обустройстве беседки с мангалом учитывают, что в таком помещении можно проводить время не только в жаркие летние дни, но и в любое время года. При постройке беседки учитывают, насколько хорошо она впишется в общий дизайн участка, будет ли функциональной и удобной в использовании.

Беседки с мангалом бывают деревянными, металлическими, из кирпича. Каждый вариант имеет как свои преимущества, так и недостатки.

Внутри беседки размещаются мангальные конструкции в виде:

• каменной печи с чугунным казанком;
• стационарным мангалом;
• переносным мангалом, решеткой для гриля или барбекю;
• камина. Для него чаще оборудуют застекленную террасу.

При обустройстве помещения с мангалом учитывают, что рядом должны быть специальные поверхности из камня или металла. Они предотвратят попадание огня на жилые постройки. Выбирая материал для постройки, проводят противопожарную обработку всей поверхности.

Мангалы, барбекю и печи для беседок

Мангалы и барбекю, по своей сути, – это жаровни для приготовления мясных блюд, в которых пища готовится при помощи тепла от тлеющих углей. Специалисты утверждают, что разницу во вкусе мяса, приготовленного на мангале или барбекю, обнаружить не удастся. Основное отличие заключается в форме жаровни и способе приготовления:

• мангалом называют жаровню прямоугольной формы, на верхние края которой укладывают шампуры с нанизанными кусками мяса;
• барбекю – жаровня цилиндрической формы, на краях которой укладывают решетку с кусками мяса. Расстояние от решетки до углей можно регулировать, добиваясь равномерного распределения тепла. Решетка позволяет готовить блюда из продуктов, которые не удастся равномерно пропечь на шампуре над мангалом, например, рыбу или морепродукты, целую курицу, стейк, овощи и даже пирожки.

В беседках-барбекю монтируют стационарные мангалы и барбекю, используя чугунные материалы и печной или огнеупорный кирпич. В кирпичных жаровнях стационарного типа тепло дольше сохраняется, обеспечивая лучшие вкусовые качества мясных и других блюд. Для беседок-барбекю использование мобильных жаровен из тонколистовой стали целесообразно лишь в случаях эпизодического приготовления и годится для невзыскательной публики.

При кладке кирпичных жаровен обязательно кладется и печь, которая в закрытых садовых постройках выполняет функции печи-камина, мало чем отличающегося от камина в жилой комнате. Печь, выполненная в старорусском стиле, придает национальный колорит обстановке, и позволяет приготовить вкусные блюда по старинным рецептам.

Беседка из камняИсточник yandex.com
