Коптильня своими руками

Электрокоптильни фабричного производства

Есть много фирм, выпускающих электрические коптилки. Среди них можно отметить электрокоптильни «Дымка» и «Золингер».

Электрокоптильня горячего копчения «Дымка»

Электрокоптилка «Дымка» российского производства сделана из пищевой нержавейки толщиной 0,8 мм и способно за один раз закоптить 7 кг продуктов. Внутри корпуса находятся решётки и поддоны для щепы и жира. Крышка герметизируется при помощи гидрозатвора, есть также дымоотводящий патрубок. Такая конструкция обеспечивает отсутствие запахов в помещении.

Коптильня имеет встроенный регулятор нагрева и термометр, установленный на крышке. Это позволяет поддерживать необходимую температуру в течении процесса копчения. Мощность ТЭНа составляет 1 кВт, что обеспечивает нагрев щепы до 250-300°С.

Некоторые модели комплектуются дополнительным баком, который устанавливается вместо крышки. Согласно описанию фирмы-производителя, это позволяет коптить в подвешенном состоянии рыбу и колбасу длиной до 80 см.

Установка имеет следующие параметры:

• ёмкость коптильной камеры 20 л;
• диаметр 25 см;
• высота 41 см;
• высота конструкции 63 см;
• вес без продуктов и щепы 7,8 кг.

Коптильня «Золингер»

Коптильная камера «Золингер» сделана из нержавеющей стали. Ёмкость бака составляет 20 литров, что достаточно для одновременного копчения 5-7 кг продуктов.

В коптильне плоское дно, толщиной 2 мм, обеспечивающее равномерный нагрев и подходящее для использования с плитами разных типов — газовыми, индукционными и обычными электрическими.

Крышка герметизируется при помощи гидрозатвора, в ней также установлена трубка для присоединения дымоотводящего шланга.

Варианты конструкций коптилен своими руками

Чтобы получить электростатическое копчение, имеется много вариантов конструкций, которые можно сделать своими руками из подручных средств (они могут быть купленными специально).

Коптильня из холодильника

Изготовить своими руками коптильню можно даже из старенького холодильника. Её конструкция достаточно простая, коптильная камера занимает мало места и нет необходимости постоянно дежурить около неё. За основу можно взять старенький, неработающий аппарат. Все, что нужно — это избавиться от хладоагрегата и изоляционных материалов. Необходимо в холодильной камере просверлить дыру для отвода дыма. Поддон изготовляется из листовой стали не толще 0,5 миллиметра. Ещё потребуется обычная бытовая электрическая плитка. Поддон с древесиной располагается на электрической плитке. Дым будет образовываться на протяжении 8 часов

Обратите внимание: чем меньше воздуха — тем дольше древесина будет тлеть, а не возгораться

Коптильня из двух жаровен

Можно также легко и доступно изготовить коптильню из двух жаровен. Здесь нет необходимости сваривать детали — все намного проще. Первое, что нужно сделать — это приобрести две жаровни. Форма может быть любая, главное — с плоским дном. На одной утятнице снимаем с крышки ручку и закрепляем её на дно. Верхняя утятница крепится к нижней двумя винтовыми креплениями, для этого нужно сделать резьбу. Также нужно просверлить отверстие, куда потом будет крепиться труба для отвода дыма. Используем отстойник от топливной системы автомашины. Сетки для подвешивания продуктов можно взять от холодильника или от детской старой коляски.

Горячее копчение — простая конструкция из ведра

Оборудовать обычное ведро и получить коптильню — просто, удобно и быстро. Особенности конструкции:

• ведро обязательно должно быть с крышкой;
• обеспечить плотное прилегание крышки;
• внутрь ведра вставляется решётка с тремя ножками;
• решётку зафиксировать на определённом уровне;
• можно сделать двойную решётку (так получим наивысшую производительность).

Сухая засоленная рыба укладывается на решётки, а перед этим насыпаем на дно опилки и мелкие ветки. Затем необходимо плотно закрепить крышку и поставить ведро на раскалённый огонь. Можно применить такой аппарат на природе — прямо на костре. Проходит около тридцати минут — и продукт готов (точное время зависит от вида используемых продуктов и их объёма).

Какую силовую установку можно подобрать для генератора?

Прежде всего – мощность. В мобильных энергоустановках применяется следующее соотношение: на каждый киловатт вырабатываемой электроэнергии (не в пиковом, а в штатном режиме) подается 2-3 л/с двигателя.

Важно! Эта пропорция работает при грамотно подобранных компонентах и минимальными потерями. Следует помнить, что даже самый недорогой генератор из «Поднебесной» спроектирован инженерами

Как правило, бензогенераторы разрабатываются в комплексе, то есть под определенный мотор разрабатывается генерирующий элемент. Для самодельной установки следует выбирать коэффициент 2-4 л/с на 1 киловатт энергии. В противном случае, при полной нагрузке двигатель быстро выйдет из строя.

Можно ли сделать бензогенератор своими руками? Ответ – да! В магазине он стоит довольно дорого, но для небольших дачных домиков и коттеджей можно соорудить такой “станок для производства энергии” самостоятельно.

Самодельный бензогенератор поможет защитить технику, отопительную систему от аварийных ситуаций.

Самодельная конструкция устройства

Находчивые изобретатели придумали несколько способов создания агрегата для копчения своими руками. Их уже точно не поставишь в комнате, но во внутреннем дворе используются такие коптильни без проблем.

Чаще всего за основу берутся:

• металлическая бочка;
• корпус холодильника.

Вариант для горячего копчения

По теме:

НАЗАД

ВПЕРЕД

1 из 2

Для создания самодельного устройства необходимо подготовить:

• металлическую емкость (бочку);
• термостат, регулирующий температуру в пределах 20-90 градусов;
• термометр;
• электроплитку;
• поддон для жира;
• металлическую сетку;
• электрический кабель;
• форму для опилок.

Для конструкции подбирается очищенная емкость. С электроплитки снимаются все составляющие, кроме нагревательных элементов. Они с двумя проводами прикрепляются винтами к низу бочки.

Чуть выше плитки проделывается отверстие, крепится термостат, который соединяется с нагревательным элементом. Механический термометр для будущей электрической коптильни устанавливается в верхней части. В середине высоты бочки вставляет поддон для стекающего жира. В крышке проделывается проем для дыма диаметром 5 см. Заслонка на нем открывается только после прогревания в течение 10-20 минут.

Из металлической решетки или кастрюли создается емкость для опилок. Вверху устанавливается пруты или решетки для укладки продуктов. Далее устройство можно подключать к сети.

Такая электрическая коптильня своими руками при загрузке 5-6 литров опилок функционирует несколько часов, поддерживая температуру 60-70 градусов. Этого будет достаточно даже для приготовления крупных кусков мяса.

Устройство для холодной обработки

Для обустройства более продуктивной «модели» самодельных коптилен подойдет маленький старый холодильник. Из него удаляются все изолирующие компоненты и охлаждающие элементы. Вниз ставится электроплитка. Через заднюю стенку, где был компрессор, выводится клеммник, соединяется с переключателем.

Над плиткой закрепляется жаростойкий противень. Для опилок подойдет кастрюля объемом от 3 до 5 литров. Ставится она на нагревательные элементы.

Указанного объема опилок достаточно для копчения на протяжении 10-12 часов. При тлении вырабатывается много дыма, поэтому в верхней части продумывается дымоход.

Такая домашняя электрическая коптильня для квартиры точно не подходит, зато вписывается в оформление внутреннего двора, приусадебного участка, огорода. Для обработки продукции в квартире все же нужно отдать предпочтение компактным и мобильным заводским моделям. В том числе, сегодня производятся устройства, работающие от плиты и прикрепляемые к обычной кухонной вытяжке.

Изготовление

В магазинах продаются аппараты для окуривания мяса, однако если вам не хочется тратиться, мы дадим советы, чтобы вы знали, как сделать коптильню в домашних условиях.

Изготовление такой конструкции станет интересным и увлекательным занятием, ведь есть немало вариантов и способов. Аппарат делают из различных материалов. Мы предлагаем рассмотреть самые простые варианты.

Из бочки или ведра

Сделайте коптильню из железной бочки: это решение наиболее доступное. Для начала отрежьте днище емкости, закрепите на ней решетку (или арматурные прутья) на 2-х уровнях.

Внизу поставьте поддон. В самом верху на крюках подвешивают продукты. Чтобы сделать коптильню, подойдет ведро из металла. Вставьте внутрь 2 нержавеющие решетки.

Одну из них ставят на расстоянии 10 см над дном, а другую – 5 см выше от другой сетки. На днище ведра насыпьте до 2 см щепок. На решетку уложите птицу или рыбу. Теперь накройте мини-коптильню крышкой и поставьте на огонь.

В ведре можно окуривать продукты: они будут готовы 15 мин. спустя после того, как появится дым. Уберите ведро с отрытого огня и подождите, пока оно остынет.

Такая конструкция работает без электричества, так что она хорошо подойдет для выездов на природу или вечерних пикников на даче. При этом вы сможете сэкономить электроэнергию.

Ведро не займет много места. Однако коптильня, установленная на огонь, может быть опасна при неправильной эксплуатации.

Если вы будете неправильно ей пользоваться, то можете получить ожог или травму. Не прикасайтесь к ведру или бочке, когда горит огонь, поскольку металл быстро накаляется.

Из старого холодильника

Часто люди отвозят старую бытовую технику на дачу. Холодильники ставят в сараях или хозяйственных кладовых и хранят в них разную мелочь. Однако из них получаются практичные коптильные установки.

Мастера дают советы о том, как сделать коптильню своими руками из холодильника. Выньте все, что есть внутри и оставьте саму основу с дверцей. Вверху проделайте отверстие, куда будет выходить дым.

На стенках с внутренней стороны холодильника закрепите 9 уголков (по два на каждом уровне).

На 2-х уровнях в верхней части закрепите решетки, повесьте крючки и планочки. Зафиксируйте уголки внизу, чтобы закрепить поддон для стекающего жира. В другой поддон закладывают опилки.

Коптильня горячего копчения будет сделана своими руками и готова к работе, когда вы поставите электроплиту. Плиту устанавливают в нижней части холодильной камеры, а на нее – емкость со стружками. Плотно закройте дверцу, чтобы воздух не поступал в середину.

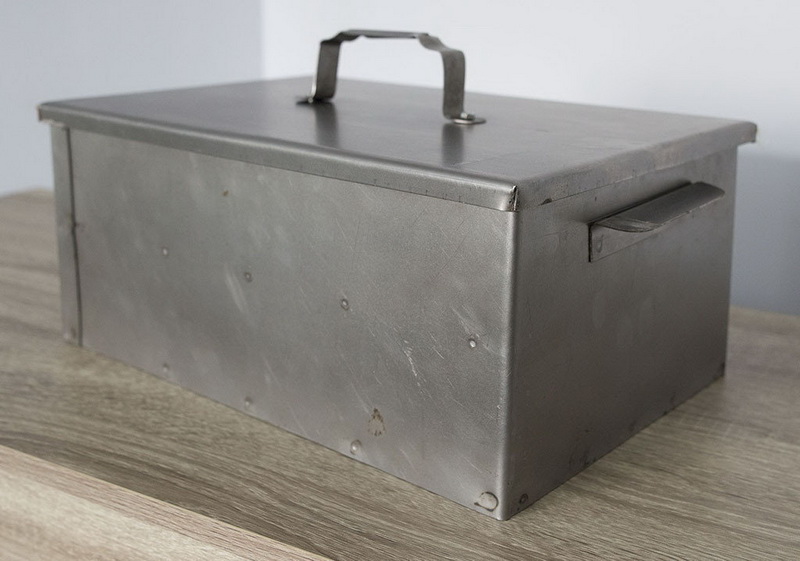

Из нержавеющей стали

Чтобы сделать надежную коптильную камеру, выберите прочный металл – нержавеющую сталь. С виду такая конструкция похожа на короб. Во внутренней части приваривают уголки для двух металлических решеток.

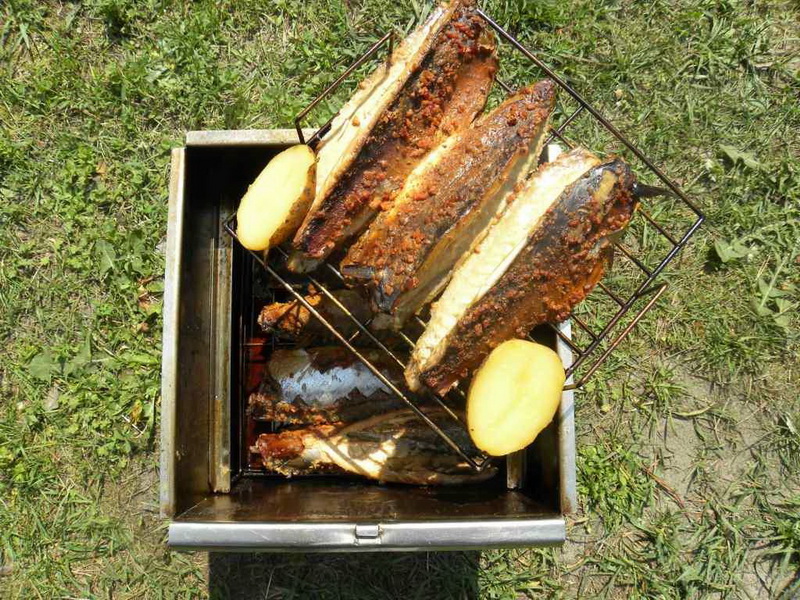

Коптилки этого типа туристы могут брать в поход. Для окуривания возьмите мелкие поленья деревьев лиственных пород либо стружки.

Уложите кусочки сала или дичи на сетку, затем закройте короб и закрепите над огнем. Первая порция будет готова через 20 мин.

Из кирпича

Такую стационарную коптильню устанавливают на приусадебных участках. Найдите место для гостевой зоны в своем саду и подготовьте площадку для ее установки.

Параметры камеры вы определяете сами. Как и в других случаях, выберите дерево для окуривания. Чтобы жечь дрова в стационарной конструкции устанавливают печку-буржуйку, ее устанавливают снаружи, а не в самой камере.

Затем устанавливают трубу между печкой и коптильной. Когда вы будете проводить строительные работы, следуйте инструкции, спросите совета у мастера.

Достаньте рабочие перчатки, проверьте, исправны ли инструменты, в каком состоянии находятся материалы. Будьте осторожны при использовании коптильни, учтите рекомендации.

Обзор электростатических коптилен, существующих на рынках

Рынок предлагает множество техники самых разных назначений и от разных производителей. Если нет нужной сноровки или возможностей для самостоятельного создания электроаппарата, лучше приобрести готовую. Для постоянной готовки дома подойдут маленький электростатические коптильни, выпускаемые американским производителем Greentechs, российским Электра или финским Muurikka. Эти устройства небольшие по габаритам, имеют полный функционал, просты в работе и стоят недорого в пределах 6 тысяч рублей. Они используются даже в маленьких комнатах и полностью безопасны, а еда в них получается такой же аппетитной, как и в дорогом профессиональном оборудовании.

Если нужна многофункциональная коптильня, то можно приобрести новозеландские устройства Anuka. Приборы стоят около 12 тысяч рублей, они оснащены дымогенератором.

Для ежедневной заготовки больших порций рыбы или мяса можно приобрести корейскую модель фирмы Kocateq или Landmann из Германии. Они стоят дороже, но для них отсутствуют любые ограничения по домашнему применению. Агрегаты крупногабаритные, похожи на аппараты, которые используются на производстве, но в них можно в потоковом режиме заготавливать продукты.

Электростатическая коптильня Cosmogen

Компания Cosmogen предлагает разные виды коптилен – для холодного и горячего копчения. На рынке существуют как бытовые, так и производственные устройства. Приборы многофункциональны, в них можно делать копченые, вяленые, сушеные продукты, а также комбинировать варианты приготовления. Аппараты от фирмы Cosmogen качественные, долговечные, эффективные и простые в работе устройства, продающиеся по невысокой стоимости.

На фото электростатическая коптильня Cosmogen

Электростатическая коптильня Ижица

Для крупных предприятий, специализирующихся на сбыте копченых товаров, можно подобрать коптильни фирмы Ижица. Примером может служить популярная модель Ижица 1200М. Устройство 1200М обладает следующими параметрами:

• Наибольшее разовое количество продуктов – 100 кг;
• Необходимая площадь для коптильни 2х2 м;
• Потребляемая мощность 0,6 кВт/час;
• Питание – основная комплектация 3 фазы, 380В, 50 Гц, также существует комплектация 1 фаза, 220В, 50 Гц.

Коптильни Ижица известны как проверенное временем, качественное и недорогое оборудование. Приготовление рыбы занимает менее 3 часов, а дымогенератор помогает уничтожить вредные бактерии.

На фото электростатическая коптильня Ижица

Самостоятельное изготовление

Существует два типа коптилен с электростатическим контуром, которые возможно изготовить в домашних условиях своими руками:

• на старом телевизионном трансформаторе;
• на старом двухтактном двигателе или же катушке зажигания.

Различаются они между собой только теми блоками, посредством которых коптильня генерирует поле, а сам корпус и внешний вид могут быть одинаковыми.

Схемы и чертежи

Чтобы сделать коптильню, необходимо четко понимать, как именно должен выглядеть и из чего состоит конечный результат работы. На общей схеме электростатической коптильни можно обнаружить все необходимые элементы, в частности и сам духовой шкаф, корпус которого может быть выполнен как из металла, так и из дерева или даже плотного пластика. Рядом с ним должен быть прикреплен генератор напряжения.

Подбор материалов и комплектующих

Напряжение в коптильной установке должно варьироваться в пределах 20-30 кВт, для чего используется высоковольтный генератор. Он также может быть изготовлен самостоятельно.

• Из катушки зажигания и машинного коммутатора. Блок высокого напряжения, собранный с помощью катушки и аккумулятора, представляет собой простую схему с источником питания и ключом. Задающий импульсы генератор должен быть с частотой 1-2 кГц, а напряжение всей цепи – 12 В, что потребует около 1-2 А.
• Из строчного трансформатора. Как и в первой схеме, здесь импульсы, поступающие от генератора, управляют транзистором. В итоге получается 20-25 кВт постоянного напряжения. И первый, и второй вариант схемы предполагают наличие генераторов, функционирующих на определенных частотах. В первом случае нужна частота 1000-2000 Гц, а во втором – 14000-16000 Гц. Лучше все же использовать генератор из развертки телевизора, так как он больше ускоряет движение частиц дыма, и процесс завершается раньше.

После выбора источника напряжения, необходимо перейти к изготовлению парогенератора. Самым лучшим корпусом для него послужит чугунная жаровня или нержавеющая кастрюля с толстыми стенками и дном. На дно тары насыпается слой крупы гранита или известняка в 2-3 см и укладывается нагреватель.

Отверстие, просверленное в крышке, закрывающей генератор, оборудуется штуцером и гибким пластиковым или металлическим гофрированным шлангом. Второй конец такого шланга присоединяют к охладителю дыма. Этот охладитель изготавливают из небольшой емкости для воды медной трубки длиной не менее 150 см. Медь сворачивают спиралью так, чтобы она помещалась в емкость, и к ее выводам присоединяют шланги от генератора дыма и вентилятора.

Инструкции по сборке

Самодельный коптильный шкаф лучше всего изготавливать из дерева или металла, но в последнем случае сложнее оборудовать изоляцию, да и стоит такой вариант дороже.

Собирается он размерами 70х50х100 см с дверью на петлях, которая должна очень плотно примыкать и не оставлять щелей. Анод (положительно заряженный электрод) выполняют из оцинкованной жести. Такую жесть снабжают остриями, которые направлены в сторону продукта – это создаст большую напряженность поля. Острия делаются с помощью надреза уголком и отгиба. Вместо жести, также можно приспособить металлическую ячеистую решетку.

Чтобы подготовить готовую коптильню к работе, необходимо расположить в скороварке или жаровне щепу и включить нагреватель. В коптильный шкаф загружают сало или рыбу и включают вентилятор. Как только дым начинает поступать в бесперебойном режиме, дверцу шкафа можно закрыть и включить генератор. После завершения процесса копчения генератор нужно отключить и подождать две минуту, чтобы он остался без напряжения. Прежде чем трогать шкаф, отключают парогенератор и вентилятор, устройство разгружается, и только после этого производится влажная уборка всех запачкавшихся поверхностей.

Электростатическая коптильня

Воздействие электростатического поля значительно ускоряет процесс копчения. Этот эффект достигается за счет глубокого и быстрого проникновения дыма в толщу продукта, причем ни аромат, ни вкусовые качества не страдают.

Принцип работы

Продукты подготавливают обычным способом и вывешивают из в коптильном шкафу. Запускают дымогенератор. При включении генератора высокого напряжения положительный заряд поступает на закрепленные на стенках медные проводники или решетку, отрицательный — на металлическое вешало и далее на продукт.

Воздушное пространство ионизируется, создается разность потенциалов, которая возбуждает взаимное притяжение противоположно заряженных частиц. В результате дым проникает в продукт глубоко и с большой скоростью.

Для получения копченостей требуется от 15 минут до нескольких часов, что значительно экономит время, особенно при холодном копчении. Щепы при этом уходит совсем немного.

Изготовление своими руками

Электростатическую коптильню можно сделать из обычной путем несложной модернизации. Для этого потребуется:

• генератор высокого напряжения;
• дымогенератор с нагнетателем и охладителем воздуха;
• медные проводники.

Систему при желании можно сделать на аккумуляторах, чтобы брать с собой в поход или на вылазку.

Высоковольтный генератор

На первом этапе нужно приобрести или собрать генератор высокого напряжения. Он потребляет около 5 Ватт в час, что при коротком периоде использования совсем незатратно. На выходе он выдает 30-40 киловольт,

Подготовка шкафа

Основное в устройстве электростатической коптильни — правильная модернизация шкафа:

1. Закрепить клеммы в стенке сооружения.
2. Натянуть внутри коптильни тонкие медные проводники, присоединив их к положительной клемме. Удобно пользоваться пластиковыми уголками с просверленными отверстиями через 50 мм.
3. Вешало подключить к отрицательному полюсу.

Концы стержня лучше вставить в обрезки полипропиленовых труб и закрепить. Это будет препятствовать пробиванию на корпус высоковольтного заряда.

Техника безопасности

Чтобы предотвратить электротравматизм при работе с оборудованием, нужно соблюдать правила:

• устанавливать прибор на диэлектрическую прокладку;
• не трогать участки цепи под напряжением;
• загрузку и разгрузку проводить при выключенном источнике тока;
• не допускать соприкосновения продуктов с проводниками;
• электростатическое поле сохраняется до 10 минут, поэтому после отключения нужно дать ему нейтрализоваться.

Нельзя допускать попадания влаги внутрь приборов. Для этого их помещают в защитные пластиковые корпуса.

Как сделать коптильню из холодильника

Отслуживший свой век охладитель можно использовать как готовую удобную камеру для холодного копчения с незначительными доработками. Потребуется ввод для дымохода и вывод для дымовой трубы. Продукты можно разложить на заводские полочки.

Для горячего копчения нужна более основательная модернизация холодильника:

• пластмассовые части демонтировать, включая обшивку;
• закрепить внутри стальной поддон для стекающего жира;
• установить холодильник на подставку из кирпичей или блоков;
• снизу прорезать отверстие для дымохода, сверху — для отвода дыма.

Оборудовать очаг можно внутри самого холодильника. Для этого поместить туда электроплитку или ТЭН с поддоном для опилок.

Что такое копчение, его преимущества, из чего получают дым

Копчение – это технология приготовления продуктов методом тепловой обработки с использованием дыма. Роль посуды здесь исполняет не кастрюля или сковорода, а коптильня. Приспособление имеет камеру, где располагают продукты. Оператор следит, чтобы поступающий дым равномерно их окуривал, поддерживает температуру, требуемую рецептурой.

Копчение популярно благодаря 3 преимуществам:

1. Любой продукт, особенно мясной и рыбный, содержит различные бактерии, способные нанести вред здоровью человека. Некоторые паразиты не уничтожаются заморозкой и от пребывания в соли. Дым нейтрализует все бактерии, делает продукт 100% безопасным для употребления.
2. После копчения продукты сохраняют в своем составе больше витаминов и других полезных веществ, чем после варки, жарки или приготовления в духовке.
3. Копчение оказывает на продукты консервирующее воздействие. Они способны долго храниться без закатывания в банки или заморозки.

Копчение не означает, что продукт нужно просто поместить в дым. Если это сделать обычным способом над тлеющими дровами или сжигаемыми осенью сорняками, мясо или рыбу придется просто выбросить. Продукты покроются копотью, их невозможно будет есть.

Дым в коптильне тоже получают методом сжигания древесины, но по другой технологии. От этого продукты приобретают золотистый цвет. Дополнительно важен аромат, а зависит он от сорта используемой при сжигании древесины:

• Ольха считается универсальным материалом. Она подойдет для копчения рыбных, мясных и растительных продуктов.
• Дубом чаще коптят красное мясо, например, свинину или говядину.
• Ива выделяет специфический аромат, подходящий для копчения дичи. Охотники таким методом готовят лосятину или медвежатину. Хорошо ивой коптить болотную рыбу, имеющую специфический запах ила.
• Вишней хорошо коптить продукты растительного происхождения. В эту категорию входят овощи, ягоды, орехи.

Древесину в коптильне используют обычно щепой или опилками. Сырье покупают, получают самостоятельно из сухих веток фруктовых и других лиственных деревьев. Сосну, ель и все остальные виды смолянистой древесины для копчения не используют.

Секрет копчения под напряжением

Сразу стоит оговориться — делать электрическую коптильню своими руками имеет смысл только для холодного копчения. Несмотря на то, что энтузиасты активно экспериментируют с горячим копчением и даже пытаются готовить шашлыки с использованием электростатических аппаратов, наилучшие показатели качества все же получаются на дыму с температурой коптильни не более 45-50 о С.

В данном случае электростатический усилитель обеспечивает два дополнительных фактора, которые практически бесполезны при обработке продуктов в горячей коптильне:

• Электростатическое поле разгоняет и преимущественно заряженные молекулы воды, и имеющихся полярных органических соединений в дым, в том числе кислоты и низшие спирты. Благодаря этому процесс насыщения продуктов проходит в разы быстрее, чем при отсутствии электростатического поля;
• При работе холодной электростатической коптильни не происходит деградации и деструкции животного белка и жиров, тех основных кирпичиков, из которых состоит мясо, сало или рыба. В этом смысле процесс копчения в электростатическом поле очень сильно напоминает вяление, но с более высокой скоростью обработки.
• В горячем копчении влага интенсивно удаляется с поверхности продукта, и даже если электростатическое поле «набрасывает» водяной пар и кислоты из дыма, все это сметается потоками горячего воздуха. По сути, это процесс жарки мяса или сала в горячем воздухе с добавлением дыма.

Поклонников у обоих способов копчения, холодного и горячего, более чем предостаточно, поэтому с каждым годом появляются все новые и новые способы и конструкции электростатических коптилен. Есть даже схемы коптилен с встроенным блоком контроля температуры поверхности мяса с помощью дистанционного инфракрасного термометра и с регулируемым напряжением электростатического поля. Понятно, что подобные коптильни изготавливают в основном для обработки больших объемов продуктов, для себя можно сделать небольшую электрическую коптильню своими руками фото.

В отличие от больших камер с мощными электростатическими блоками, для которых нужен сарай, гараж или хотя бы дача, малогабаритные электрокоптильни можно использовать даже в условиях городской квартиры. Естественно, производительность электростатической коптильни меньше, но вкус и качество продукции заметно выше.
