Как сделать картофелекопалку своими руками: пошаговая инструкция от а до я

Виды

В зависимости от конструкционных особенностей различают копалки барабанного типа, веерные, роторные, механизмы с карданным приводом, с валом отбора мощности и редукторные.

По принципу работы разделяют картофелекопалки трех видов:

• грохотная;
• простая;
• транспортерная.

Грохотная или вибрационная

Копалка вибрационного типа считается наиболее эффективной в сравнении со всеми другими видами оборудования. Она состоит из особого решетчатого стола, а также привода и лемеха. Принцип работы довольно прост: один из основных элементов картофелекопалки – лепеха, углубляется в землю и вместе с картошкой подхватывает верхние слои земли, которые перекладываются на решетку стола. После чего под воздействием незначительной вибрации лишняя земля начинает отслаиваться и «уходить» сквозь щели обратно в землю, а сами корнеплоды уже очищенными выпадают с обратной стороны агрегата.

Такая система позволяет собрать до 98% всех клубней из земли. Ножи косилки заглубляются в землю на 21-25 см и захватывают слой почвы шириной 35-40 см, благодаря такому механизму можно одномоментно обработать довольно значительную площадь посадок. Модель грохотного типа успешно справляется даже с тяжелыми грунтами, после вскапывания абсолютно все клубни остаются лежащими на земле, поэтому фермеру не придется копаться в земляных комьях и искать оставшиеся там клубни.

Впрочем, без минусов не обошлось. Стоимость такой копалки очень высока, кроме того, ее невыгодно использовать на небольших участках, так как затраты на ее покупку и расход топлива попросту не окупятся. Также вибрация нередко передается с косилки на мотоблок, а оттуда на оператора, что может вызывать определенный дискомфорт у оператора.

Простая или стрельчатая

Самым простым вариантом картофелекопалки считается универсальная стрельчатая. Она представляет собой механизм, визуально напоминающий лопату, к которой прикреплены прутья. За счет заостренного края устройство подкапывает землю в междурядьях, а картошка попадает на зубчики устройства. После этого весь ненужный грунт осыпается, а картофелины выкидываются на поверхность посевной площади.

Такая схема имеет немало преимуществ:

• устройство универсально, потому может монтироваться к самым различным модификациям мотоблоков;
• копалка может использоваться даже с мотоблоками малой мощности;
• на современном рынке представлено несколько разновидностей универсальных устройств, что позволяет фермеру подобрать оптимальный вариант исходя из структуры и влажности грунта, а также глубины размещения картофелин;
• повышенная скорость и производительность агрегата, подсоединив такую копалку к мотоблоку, его можно даже включить на вторую или третью передачу;
• универсальная модификация стоит относительно недорого и потому доступна большей части российских дачников и собственников приусадебных хозяйств.

Универсальная модель имеет и свои недостатки:

• копалка заглубляется в землю не более, чем на 15 см, а в ширину ее охват не превышает 20 см;
• после сбора урожая в земле остается не менее 15-20% всего картофеля;
• острые края лопаты нередко режут клубни во время их выкапывания, впрочем, при ручном методе сборки этот показатель гораздо выше;
• урожай можно собирать только рядами – прежде чем приступить к выкапыванию картошки, обязательно нужно вскопать предыдущий ряд.

Транспортерная

Картофелекопалка, предназначенная для тяжелых тягловых мотоблоков. Единственный недостаток такого оборудования – это весьма высокая стоимость. Агрегат с ленточным механизмом немного напоминает вибрационную разновидность устройств, однако, вместо особого стола здесь – движущаяся лента. Во время работы агрегата клубни перемещаются по ней и проходят полную очистку от остатков земли. Такая модель оптимальна для больших ферм, которые выращивают большое количество корнеплодов с коммерческой целью. Урожай такой копалкой можно собрать довольно быстро, причем даже на большой посевной площади.

Виды картофелекопалок к мотоблоку

Все имеющиеся в продаже картофелекопалки делятся на несколько типов. В зависимости от конструктивных особенностей, различают такие виды оборудования:

простые или веерные картофелекопалки – по своей форме веерная картофелекопалка напоминает сердцеобразную лопату без черенка с длинными зубьями в верхней части. Такая копалка картофеля для мотоблока работает по следующему принципу: в начале работы лопата с подрезными ножами углубляется в грунт, приподнимая его вместе с клубнями. После этого стрельчатая лопата приподнимается, почва сквозь нее просыпается, а картофель остается на устройстве. В конце клубни скатываются вниз и остаются на земле. Картофелекопалки этого типа также делятся между собой по типу почвы, для обработки которой они могут применяться. По этому фактору различаются конструкции для легкого, среднего и тяжелого грунта;

вибрационные устройства или как их еще называют картофелекопалки грохотного типа – к этому типу относится более сложное оборудование. Вибрационная картофелекопалка оборудуется лемехом, а на ее колесах расположены решетки для просева грунта. При работе грохотная картофелекопалка подкапывает почву, после чего направляет ее и картофель на решетку. Таким образом, в конструкции оборудования этого типа предусмотрен механический просев. К этому типу относятся популярные картофелекопалки ККМ-1 и КВМ-3;

транспортерные картофелекопалки – в эту категорию входит оборудование с наиболее сложной конструкцией. Транспортерная картофелекопалка оснащена специальной лентой, на которую попадает почва и клубни. В результате движения ленты грунт просеивается, а картофель падает на землю, где ожидает дальнейшей сборки.

Все перечисленные устройства также делятся между собой по габаритам и области применения. По размерам устройства делятся на мини-копалки, средние и большие кон

струкции. Копалка на мотоблок первого типа предназначена для использования на дачных грядках, площадью не более 5 соток. Такие приспособления для мотоблока имеют скромные размеры, что делает их достаточно маневренными. Картофелекопатель на мотоблок второго типа может использоваться на огородах, площадью от 5 до 15 соток. Большой картофелевыкапыватель предназначен преимущественно для сбора урожая на крупных участках в частных и государственных хозяйствах, площадью от 15 до 50 соток и более.

Рейтинг моделей

Современная промышленность выпускает несколько типов картофелекопалок. Рассмотрим наиболее эффективные и надежные по мнению экспертов.

ККМ-1

Это вибрационная модель, которая оптимальна для обработки участков с облегченными грунтами и влажностью, не превышающей 27%. Помимо картофеля, такой агрегат может собрать другие корнеплоды, например, морковь, свеклу, репчатый лук и другие. Масса устройства составляет 40 кг, ширина охвата земли 37 см и глубина вспахивания – 20 см. Модель отличается высокой производительностью – 0,2 Га/час, как правило, устройство реализуется в комплекте с просевной решеткой, а также лемехом. Она предназначена для работы с мотоблоками «Агат», «МТЗ», «Каскад», «Нева», «Фаворит», а также «Салют».

КВ М-3

Это навесное сельскохозяйственное оборудование грохотного типа, которое может взаимодействовать абсолютно с разными типами мотоблоков отечественного, украинского и китайского производства. Чаще всего его используют вместе с агрегатами брендов «Заря», «Салют», «Агат» и «Нева». Механизм может работать на твердых и сложных грунтах – для этого он оснащен специальными резаками, которые создают более ощутимые вибрации решетки, перетряхивающей землю. Масса КВМ 3 – 39 кг, скорость работы составлять 1-2 км/ч. Параметры захвата составляют: ширина- 37 см, а глубина – 20 см. Производительность – 0,1-0,2 га/час.

Полтавчанка

Это еще один представитель устройств вибрационного типа, который оптимален для обработки маленьких участков земли, площадь которых не более 2 гектаров, масса оборудования составляет 35 кг, параметры производительности соответствуют 0,2 га/час, а скорость работы – примерно 2-3 км/час. При помощи такой картофелекопалки можно за раз обрабатывать полосу шириной до 39 см на глубине 18 см.

В комплекте с модификацией идет штифт, а также ремень, благодаря которым система надежно крепится к мотоблокам производства «Заря», «МТЗ», «Агат» и многих других отечественных установок. Это навесное устройство превосходно справляется со сбором урожая на среднетяжелых землях с влажностью до 30%. За счет опции регулировки параметров колес можно менять глубину захвата земли во время уборки.

КТ-51

Ширина захвата такого агрегата соответствует 45 см, масса устройства – 47 кг. Модель регулирует глубину захвата земли при помощи опорных колес. Возможна функция регулировки скорости транспортера, которая осуществляется через вращение мотоблочного движка. Модель оптимальна для тяжелых мотоблоков, например, таких как «Зубр» или «Кентавр».

КМ-2

Это модель однорядных картофелекопалок, которые позволяют собирать урожай корнеплодов без повреждения клубней. Обычно механизм используют для работы на небольших участках. Благодаря работе устройства клубни быстро отделяются от грунта, причем ни один не остается пропущенным. Основным достоинством таких моделей является доступность запчастей, которые можно купить в любом гипермаркете садовой техники. Аппарат работает на любых видах почвы. Крепление колес с кронштейном находится у основания аппарата, что позволяет осуществлять настройку глубины вспашки.

На сегодняшний день в российских магазинах можно приобрести самые разнообразные изделия, стоимость который начинается от 6 тысяч, причем в продаже представлена широкая ассортиментная линейка самого различного по своим технико-эксплуатационным параметрам оборудования, поэтому каждый может подобрать модель исходя из интенсивности загрузки, размеров посевного пространства и типа почвы.

Принцип работы и виды

Картофелекопалки, использующиеся на дачных участках и фермах, представляют собой уменьшенную и значительно упрощенную версию картофелеуборочного оборудования комбайнов. Источником энергии для них обычно служит мотоблок, а потому основной акцент делается на небольших габаритах и массе устройства.

При проектировании картофелекопалки необходимо учитывать целый ряд аспектов, в том числе: тип и состояние почвы, ширину между рядами, примерную глубину залегания урожая, мощность мотоблока и другие.

Основным рабочим органом любой картофелекопалки является нож (рало), проникающий в толщу почвы и срезающий ее верхний слой вместе с урожаем. На следующем этапе особое устройство отделяет землю от картофеля и сбрасывает ее. От того, как именно осуществляется этот процесс, и зависит вид картофелекопалки. Краткий обзор основных разновидностей дан в таблице ниже.

Название	Устройство	Принцип работы	Преимущества	Недостатки
Веерная, стрельчатая, «дельфин»	Представляет собой плуг с приваренными продольными прутьями	Срезанный ком земли просеивается через решетку из прутьев, картофель задерживается на них, а земля под действием силы тяжести сбрасывается вниз	Проста, дешева и надежна (имеет минимум подвижных частей), подходит для любых типов почв, не склонна собирать сорняки и посторонние предметы	Часто разрезает картофелины из-за неравномерной глубины копки, требует значительной физической силы, может использоваться только с мощным мотоблоком
Вибрационная, грохотная	Плуг с просеивающей решеткой и вращающимся маховиком, создающим вибрацию	Напоминает принцип действия веерных картофелекопалок, однако за счет вибромеханизма ускоряется сброс земли	Относительно проста, эффективна, не требовательна к почве и глубине залегания урожая, практически не требует применения физической силы, не склонна повреждать картофелины	Сборка и настройка требуют определенных навыков в области слесарно-механических работ, при сборе урожая возможно попадание ботвы и сорняков в механизм, а потому их лучше удалять заранее
Транспортерная	Плуг с перфорированной транспортерной лентой из металлических пластин, прутьев, сетки или резиновых звеньев; приводится в действие через редуктор, соединенный с валом отбора мощности тягового аппарата	При протягивании через транспортерную ленту крупные комья земли сбрасываются вниз, а картофелины мягко очищаются и подаются дальше по транспортеру, в некоторых моделях – сразу в сборочную емкость	Очень эффективна, работает в щадящем режиме как при сборе, так и при очистке урожая, может работать с любыми почвами (в том числе – влажными и пересушенными), участие человека в уборочном процессе минимально	Сборка, настройка и обслуживание устройства требуют высоких навыков в области слесарно-механических работ, для работы желателен мини-трактор или мотоблок повышенной мощности, оборудованной валом отбора крутящего момента

Кроме того, существуют универсальные аппараты, совмещающие в себе транспортерную ленту с вибромеханизмом или другими устройствами. Их использование целесообразно в тех случаях, когда из-за особо сложных условий (тяжелая почва, неблагоприятные погодно-климатические условия, множество сорняков) использование классических решений затруднено или невозможно.

Как работает?

Специальную опалубку для мотоблока, предназначенную для сбора картофеля, можно купить готовой в магазине, но многие мастера предпочитают изготавливать ее своими руками. Это устройство относят к навесному оборудованию, которое крепится непосредственно на машину при помощи особой сцепки. Конструкция поднимает слой земли и выкапывает корнеплоды, которые затем можно собрать вручную с поверхности земли. В сравнении с ручным выкапыванием картошки такой метод экономит довольно много времени. Средняя производительность труда копалок составляет 0,1-0,02 Га в час, этот параметр в разы превышает содействующих показатель для ручной сборки.

Картофелекопатель можно применять и для всех остальных корнеплодов – моркови, а также свеклы, репы, редьки и лук. Тем не менее прежде чем купить такой нужный механизм, постарайтесь удостовериться в том, что вы сможете зацепить его на вашем мотоблоке либо культиваторе. Обязательно следует учесть и мощностные характеристики этого мотоблока, а также особенности грунта, в котором выращиваются культуры.

Что такое картофелекопалка

Разные варианты этого устройства позволяют, разгружая одни части тела, нагружать другие, более сильные и выносливые. Это облегчает работу и повышает производительность. Практически все конструкции ручных картофелекопалок доступны для изготовления в домашних условиях.

Виды устройства

Эти приспособления, основанные на рациональном использовании мускульной силы рук, ног и спины овощевода, бывают в виде:

• «американки» — комбинации штыковой лопаты с совковой;
• инструмента «Торнадо», основанного на вращательных действиях рук человека;
• поворотных вил, когда подобно рычагу основные усилия перекладывают с рук и спины человека на его ноги.

Внутри этих основных видов ручных картофелекопалок есть много модификаций, зависящих от конструкторских способностей огородника, его технических и материальных возможностей.

Описание

Ручная картофелекопалка в виде лопаты («американка») похожа на обычную штыковую лопату с той лишь разницей, что ее полотно несколько углублено наподобие совковой. В результате инструмент не только режет землю, но и захватывает своей поверхностью большой объем почвы с картофельными клубнями.

Популярный у фермеров ручной картофелекопатель «Торнадо» не похож на лопату. Он представляет собой острый штырь на конце ручки, рядом с которым закреплены изогнутые длинные и острые зубья. Штырь вонзается в землю, а горизонтальная Т-образная рукоятка с изогнутыми ручками поворачивается на 90°. Зубья уходят в почву и выносят на поверхность клубни. При работе устройство позволяет не наклоняться и не напрягать поясницу.

Еще более востребованы у овощеводов различные модификации поворотных вил. Благодаря рычажному принципу они перераспределяют основные усилия при копке картофеля с рук и спины на ноги. Зубья устройства вонзают в землю и поднимают клубни на поверхность.

Алгоритм работы с помощью подобной картофелекопалки прост:

1. Инструмент вонзают в почву рядом с картофельным кустом.
2. Одной из ног давят на дугу, полностью заглубляя зубья в грунт.
3. Рукоятку справа или слева наклоняют как можно ниже.
4. Черенок возвращают в вертикальное положение.
5. Одной из ног давят на образовавшийся рычаг.
6. В результате вилы поднимаются вверх, извлекая из земли клубни. Грунт при этом осыпается между зубьями.

Кроме того, что такая картофелекопалка уменьшает нагрузку на руки и спину, она бережно относится и к самим овощам, поскольку подкапывает их сбоку и снизу.

Картофелекопалка «Американка»

Основные параметры

Параметры ручной картофелекопалки напрямую зависят от ее конструкции. Наиболее простая из них, представляющая собой популярные поворотные вилы, имеет диапазон захвата 0,3 м и средний вес около 3 кг. Для ее изготовления используют высокопрочную сталь. Зубья делают из металлических прутьев диаметром 15–20 мм круглого, квадратного или шестигранного сечения, черенок — из дерева.

Виды картофелекопалок для мотоблока

Среди механизированных копающих устройств, используемые в подсобных хозяйствах, выведены основные виды копалок для сбора картофельных клубней:

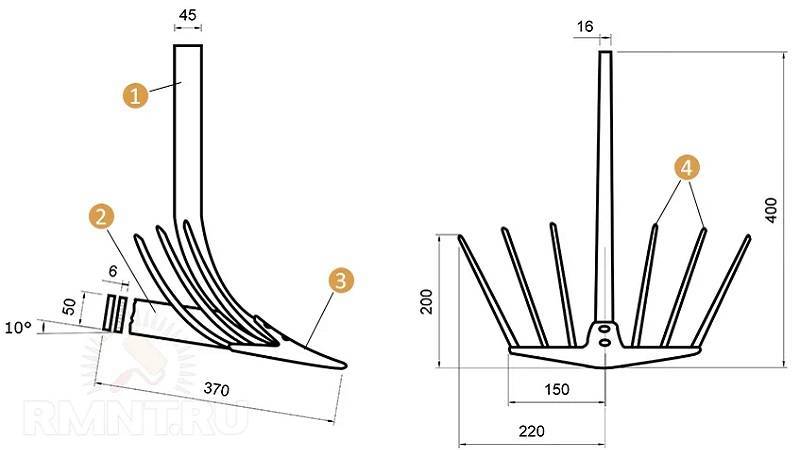

Веерная картофелекопалка для мотоблока

Веерную картофелекопалку назвали по разному — “Дельфин”, данное производителями из-за своей формы, стрельчатой копалкой и лапой. Представляет из себя подобие окучивающего средства – отличие в имеющиеся стальные прутья в веерообразной форме вместо характерных крыльев.

Для дачного участка такая конструкция имеет несколько преимуществ:

Цена. Цены в магазинах на подобные устройства достаточно низкие и позволяют обзавестись достаточно широкому кругу дачников.
Простота конструкции. Простота конструкции – одно из главных преимуществ. Отсюда и более низкая цена – её возможно изготовить даже самостоятельно без особых затрат.
Универсальность

Простые конструкции позволяют испытывать на себе достаточно высокие нагрузки при обработке картофельных грядок – это особенно важно, когда нет финансовой возможности или навыков ремонтировать более изощрённые или магазинные варианты.
Результативность работы. Подобная конструкция позволяет собирать примерно 80-85% урожая – достаточно высокий показатель.

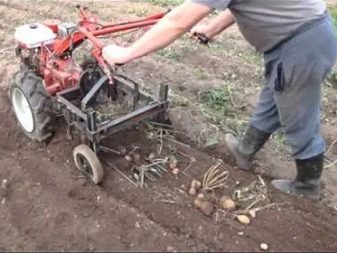

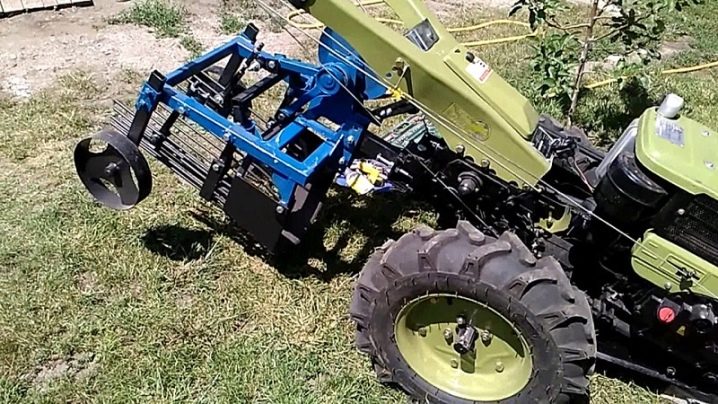

Грохотная картофелекопалка

Грохотная картофелекопалка внешне схожа с транспортным видов – это объясняется схожей формой, за исключением наличия транспортёра.

В конструкции выделяются следующие элементы:

1. Вибрационный ствол.
2. Лемех.
3. Привод.

Работа вибрационной картофелекопалки заключается в снятии верхнего слоя почвы вместе с картофелем, их очисткой от почвенной массы и перемещении картофельных клубней уже на другую сторону устройства – вся процедура выполняется посредством создаваемой вибрации.

Среди преимуществ данной конструкции:

Эффективность работы

Данная конструкция позволяет собирать до 98% картофельного урожая – это особенно важно при достаточно большой посевной площади.
Обработка любой почвы. Конструкция, хоть она и более сложная в магазинных вариантах, позволяет обрабатывать любую почву – от лёгкой до тяжёлой.
Универсальность в сборе урожая

Подобная картофелекопалка, помимо клубней картофеля, позволяет отлично собирать другие плоды, например – морковь и свеклу.

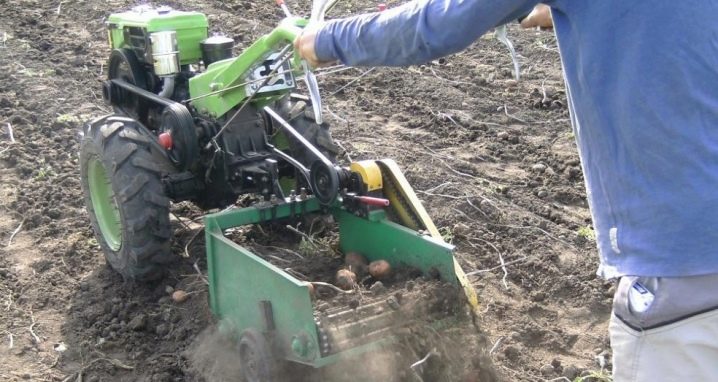

Транспортерная картофелекопалка

Транспортерная картофелекопалка – более совершенная модель вибрационной конструкции, с заменой вибростола на ленточный-решетчатый транспортер.

Особенность работы транспортной картофелекопалки заключается как раз в работе решетчатого транспортера – картофель, проезжающий по нему, лучше очищается от грунта и практически не повреждается (2% потери всего).

Среди особенностей транспортной картофелекопалки можно выделить:

Эффективность работы

Результативность сбора урожая данной модели – примерно 98%, что, несомненно, важно при больших объёмах работ.
Возможность тщательного рыхления. Конструкция агрегата позволяет тщательно рыхлить почву, при этом практически не повреждая картофельные клубни.
Экономность топлива

В некоторых конструкциях присутствует экономное расходование топлива практически без потери результативности работы.
Оправдание цены. Несмотря на высокую цену, как и вибрационной картофелекопалки, вложенные средства оправдываются за относительный промежуток времени.

Картофелекопалка барабанного типа

Картофелекопалка барабанного типа – крайне редкий вариант сборочного агрегата, используемый в основном для присоединения к мини-тракторам и изготавливается в основном самодельно.

Принцип работы основан на вращении барабана, который собирает грунт и перемалывает его, как результат – более качественное отделение грунта от клубней.

Один главный недостаток барабанной конструкции, не позволяющий производителям запустит в производство — высокий процент повреждения клубней с последующим снижением времени хранения.

Оборудование с транспортером

Конвейерная картофелекопалка транспортерная имеет стандартный вид, при котором главными элементами является лемех и платформа с транспортером. Особенности:

• на платформу устанавливается транспортер, вид которого регламентируется требованиями;
• простая конструкция позволяет совершать установку на почти любой вариант мотоблоков, в том числе отечественного производителя;
• часто используется в местах с твердой или суглинистой почвой;
• картофелевыкапыватель для мотоблока создается строго по заданным параметрам транспортера и платформы, так как это необходимо для нормального выкапывания клубней.

При самостоятельном создании стоит учесть два фактора, которые повлияют на установку и эксплуатацию. Первым фактором являются размеры устройства, позволяющие закрепить механизм на мотоблоке. Расчет всегда должен производиться с учетом параметров техники. Другой фактор – проявление универсальности. Большую часть самодельных устройств транспортерного типа можно дополнить вторичными элементами.

Процесс сборки

Процесс сборки регламентирован основными правилами, а также особенностями устройства. Каждый тип механизма имеет свой порядок и условия сборки. За исключением стандартных правил, требуется выполнять несколько условий:

• соединение элементов конструкции выполняется на основе имеющейся платформы или рымы;
• первоначально устанавливается именно поддерживающий элемент конструкции;
• подгонка деталей идет в соответствии с параметрами, указанными на чертеже или схеме;
• процесс сборки раскладывается на этапы, в зависимости от сложности конструкции;
• последним этапом является примерка конструкции к технике и проверочный запуск.

Последний этап в сборке является самым важным, так как позволяет устранять недостатки еще до начала основного рабочего процесса.

Наиболее сложным вариантом является создание самодельной грохотной (вибрационной конструкции). Самостоятельный процесс сборки:

• первый этап считается моментом создания рамы;
• рама сооружается из 4 уголков: 2 – по 0,8 м, 2 – по 1,2 м;
• на полученный прямоугольник закрепляется несколько перемычек, через которые производится управление техникой благодаря вертикальной тяге;
• крепится вал для колесной системы;
• устанавливается несколько стоек и металлический лист на них;
• после этого создается решетчатая основа;
• последним этапом является установка колес и регулировочных тяг.

Картофелесажалка на мотоблок считается готовой после проверки работы, а не после закрепления всей конструкции.

При небольших ошибках в расчетах конструкция может иметь дефекты или же неправильно осуществлять процесс сборки клубней. Если не следовать установленным расчетам и параметрам схемы, то установка механизма на саму технику станет проблематичной. Необходимо в процессе изготовления постоянно вести сверки по размерам с необходимыми габаритами.

Большинство самодельных вариантов имеет более простую схему сбора, чем представленный тип. Например, веерный тип, то есть обычная стрельчатая картофелесажалка на мотоблок, собирается просто. На основу, в том числе из уголков и нескольких креплений, устанавливается нож, который окружается рядами из металлических штырей. Главным моментом является правильное расположение прутьев, так как это будет влиять на эффективность сборки.

Стоит учесть, что самостоятельное создание механизма может производиться на основе индивидуальных предпочтений. Например, часто используется транспортер, который позволяет собирать корнеплоды в определенное место.

Многие виды самодельных конструкций являются универсальными и отличаются от конвейерных моделей только параметрами и габаритами.

Сборка корнеплодов с помощью мотоблока и установленных на него устройств предпочтительнее ручного способа. Картофелекопалку можно как приобрести под определенную модель техники, так и сконструировать самостоятельно. Каждый тип механизма имеет свои особенности и сложности при изготовлении.

Как сделать картофелекопалку для мотоблока своими руками

Перед тем как приступать к изготовлению устройства, облегчающего сбор урожая, необходимо понять его принцип. Самодельная картофелекопалка для мотоблока состоит из двух стальных ножей, использующихся для разрезания пластов грунта. Корнеплоды, собранные лемехом, вместе с землей поступают по решетке в специальный бункер для овощей.

В отличие от сварных швов болтовое соединение является несколько выигрышным вариантом, поскольку дает возможность в случае необходимости разобрать по частям копалку. Здесь не требуется специальных инструментов, достаточно воспользоваться дрелью со сверлом и парой ключей. Самодельная копалка для мини-трактора, мотокультиватора изготавливается из металлических листов толщиной 5-7 мм. Таких размеров вполне хватает для сборки высокопрочностной конструкции.

Подготовительный этап

Для небольших хозяйств лучше изготавливать устройства средних размеров. Их проще навешивать на мотоблок, они не создают трудностей в процессе эксплуатации. Чтобы сделать грохотную картофелекопалку своими руками, потребуется произвести необходимые расчеты и с их учетом создать чертеж, схему. Только при таком подходе можно изготовить агрегат для сбора корнеплодов.

Материалы и инструменты:

• Для изготовления основы устройства – рамы – понадобится несколько металлических уголков размером 63×40 мм. Их нужно приварить друг к другу.
• Железный швеллер №8 или трубы длиной 130 см.
• Листовой металл толщиной 7 мм для ножей и стенок.
• Арматура с сечением 10 мм.
• Метизы в случае крепления деталей при помощи болтов.
• Цепь, способствующая передаче вращательных движений.
• Металлические стойки (фрагменты труб, швеллера).
• Резиновые либо металлические колеса (зависит от типа грунта на участке).
• Барабан из арматуры либо металла.
• Болты №10 для крепления ножей.
• Сварочный агрегат для изготовления основы устройства и соединения его частей.
• Головки на трещотке или набор гаечных ключей.
• Молоток, кувалда.
• Ножовка по металлу, ножницы.
• Дрель и набор сверл для работы с металлом.

Технология изготовления

Чтобы понятнее и проще было изготовить картофелекопатель грохотного типа своими руками, рекомендуется четко придерживаться этапов сборки:

1. Первым делом при помощи сварочного аппарата соединить швеллер (трубу) и металлические уголки. В итоге получится основа самодельного агрегата – рама, на которой будет держаться вся конструкция. Длина основы 120 см.
2. Отступив от рамы вниз 30 см, нужно приварить еще одну трубу (швеллер), которая потребуется для монтажа регулирующих элементов картофелекопалки.
3. Начав с одного из краев, приваривают вертикально к земле металлические стойки, выдерживая шаг длины стоек в 10 см (первая, самая длинная, – 50 см, а потом 40 см, 30 см). К этим стойкам сваркой присоединяют основание, на котором будет крепиться решетка из прутьев.
4. После всех манипуляций необходимо соединить металлические стойки между собой, используя остатки швеллера. В итоге они должны напоминать треугольник.
5. К одному из таких треугольников следует приварить металлическую пластину шириной 30 см. Когда сварочные швы полностью остынут, нужно согнуть ее, используя для этих целей кувалду, затем зафиксировать у второго треугольника. Нож можно изготовить из хорошо заточенных металлических пластин (двух штук), ненужного плуга либо фрагмента трубы (200 мм), изогнутой по форме плуга. Обязательно следует произвести заточку лемеха. Крепить его лучше к элеватору болтами, размер которых 10.
6. Следующим этапом следует приварить арматуру к раме, приступая со стороны металлической пластины. Другая ее сторона должна оставаться в свободном положении. Между арматурой необходимо выдерживать расстояние в 4-4,5 см. Чтобы поднятые клубни из земли не вываливались из решетки, можно по бокам прутьев присоединить сваркой лист толстого металла. Как вариант, вместо элеватора можно использовать барабан-очиститель, выполненный из арматуры с сечением 10 мм в виде полуцилиндра. Его крепят к основанию копалки.
7. На решетку или элеватор нужно установить валы, которые будут реагировать на вращение колес, создавая вибрацию.
8. При помощи подшипников крепят редукционный блок к стержню.
9. В завершение собирается опорно-транспортный узел, в который входят роликовые цепи, колеса, металлические диски, стержень. Благодаря цепям происходит передача вращательных движений на валы. В качестве соединяющего моста выступает стержень, который крепится звездочками. К нему сваркой присоединяются диски, необходимые для установки колес.

Крепление для мини-трактора, мотоблока аналогично крепежу к ним других устройств.

Транспортёр для лучшей очистки

Копалка вибрационная упрощает подрезку слоя почвы с картофелем. Однако очистка клубней от остатков земли не всегда проходит успешно, поскольку срезанный пласт передвигается по прутьям под напором. Дополнительного воздействия нет, а прутья часто забиваются, что создаёт неудобства в процессе копки — приходится делать остановки для очистки.

Транспортёр — это движущаяся часть в картофелекопалке, куда поступает грунт с клубнями. Этот механизм позволяет сепарировать срезанный слой. В результате клубни получаются чистыми, практически без налипшего грунта. Транспортёр можно направить в приёмный бункер, что избавит от ручного труда на поле.

В целом конструкция аналогична вибрационной копалке, только вместо прутьев стоит транспортёр. Его выполняют из металлических прутьев или трубок, которые расположены параллельно друг другу. Они устанавливаются в подвижный обод или цепь. Можно изготовить транспортёр из стальной сетки или резиновой ткани.

Механизм приводится в действие от вала сельхозтехники через редуктор. Далее крутящий момент передаётся через цепь или зубчатую передачу. Перед изготовлением подобного устройства лучше изучить заводские схемы. Народными умельцами представлено множество конструкций, и каждый стремится предложить что-то оригинальное, что усовершенствует механизм.

Шаги по созданию транспортёрной копалки:

1. Изготовление рамы. Для этого используют стальной профиль с прямоугольным сечением.
2. Нож-лемех делают из листовой стали.
3. К каркасу крепят валики для ленты транспортёра.
4. Собирают ленту транспортёра и устанавливают.
5. Устанавливают кронштейны для редуктора и цепной или зубчатой передачи, после чего крепят сами устройства.
6. Ставят колёса.

Самодельная копалка для мини-трактора при установке приёмного бункера позволит механизировать весь процесс сборки урожая. Главное, что для создания подобного устройства не нужно тратить много денег. Необходимый материал найдётся дома или на свалке. В крайнем случае можно воспользоваться старыми механизмами.
